Kia Sportage в студии «Карцентр»

Качественная аудиосистема и шумоизоляция Kia Sportage.

ШумоизоляцияАвтозвук и инсталяцииKIA
Коротко о работе
  • Kia Sportageавтомобиль
  • 10 днейсрок работы
  • 10 этапов.42 фото в фотоотчёте
Kia Sportage · шумоизоляция и автозвук и инсталяции

Выполненные работы.

Kia Sportage. Автомобиль с очень красивым дизайном, но отсутствием какой-либо шумоизоляции. Официальные дилеры, пойдя на уступки, предлагая специальные условия, делают на предпродажных автомобилях шумоизоляцию. Но не имея нашего опыта и базы знаний в данной сфере делают так, что получив такой автомобиль, клиент не был удовлетворён результатом. Соответственно, не проехав свой путь от салона до дома, звонит нам для записи на шумоизоляцию. Клиент данного автомобиля приезжает к нам на установку качественной аудиосистемы не в первый раз - соответственно мы сразу задаем высокую планку качества установки аудиосистемы.

Для построения качественной аудиосистемы в первую очередь нужен качественный, оптический сигнал с головного устройства, которое воспроизводит Hi-Res аудиофайлы. Штатное головное устройство Kia Sportage позволяет получить то, что нам нужно. Оптический разъем на ШГУ отсутствовал. Мы его вывели. После чего работа закипела.....

Состав системы
Полная шумоизоляция автомобиля
Головное устройство
штатное
Процессор Helix DSP.2
Усилители Mosconi Gladen One 60.4 и Mosconi Gladen One 240.2
ВЧ/CЧ ScanSpeak 5F/8422T01
НЧ ScanSpeak 18W/8434G00
Сабвуфер Airtone SWK-1024
Что сделали

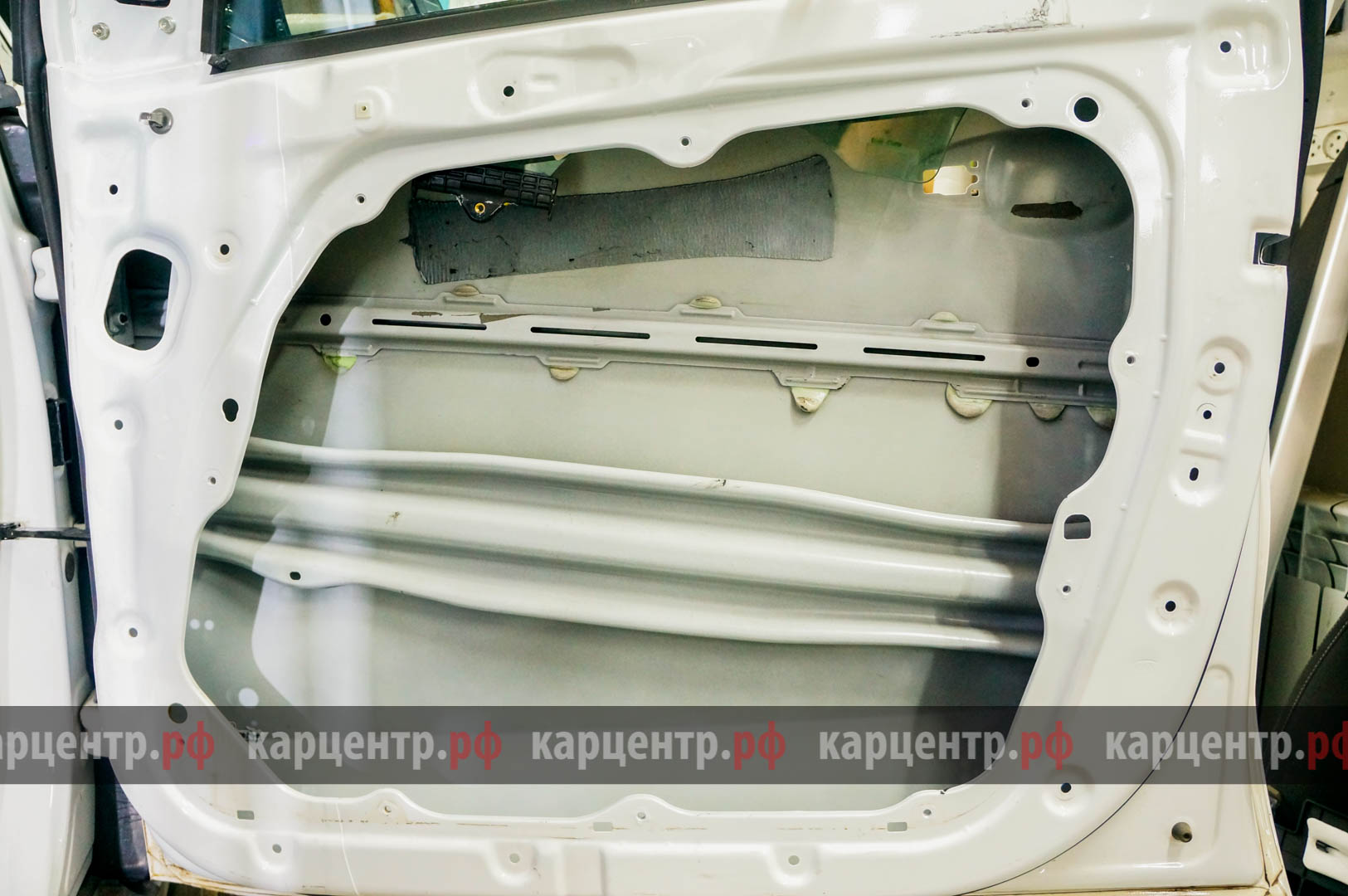

  1. Демонтаж старой шумовиброизоляции
  2. Полная шумоизоляция автомобиля
  3. Шумоизоляция передних дверей «под звук»
  4. Выпаивание «оптики» из штатного ГУ

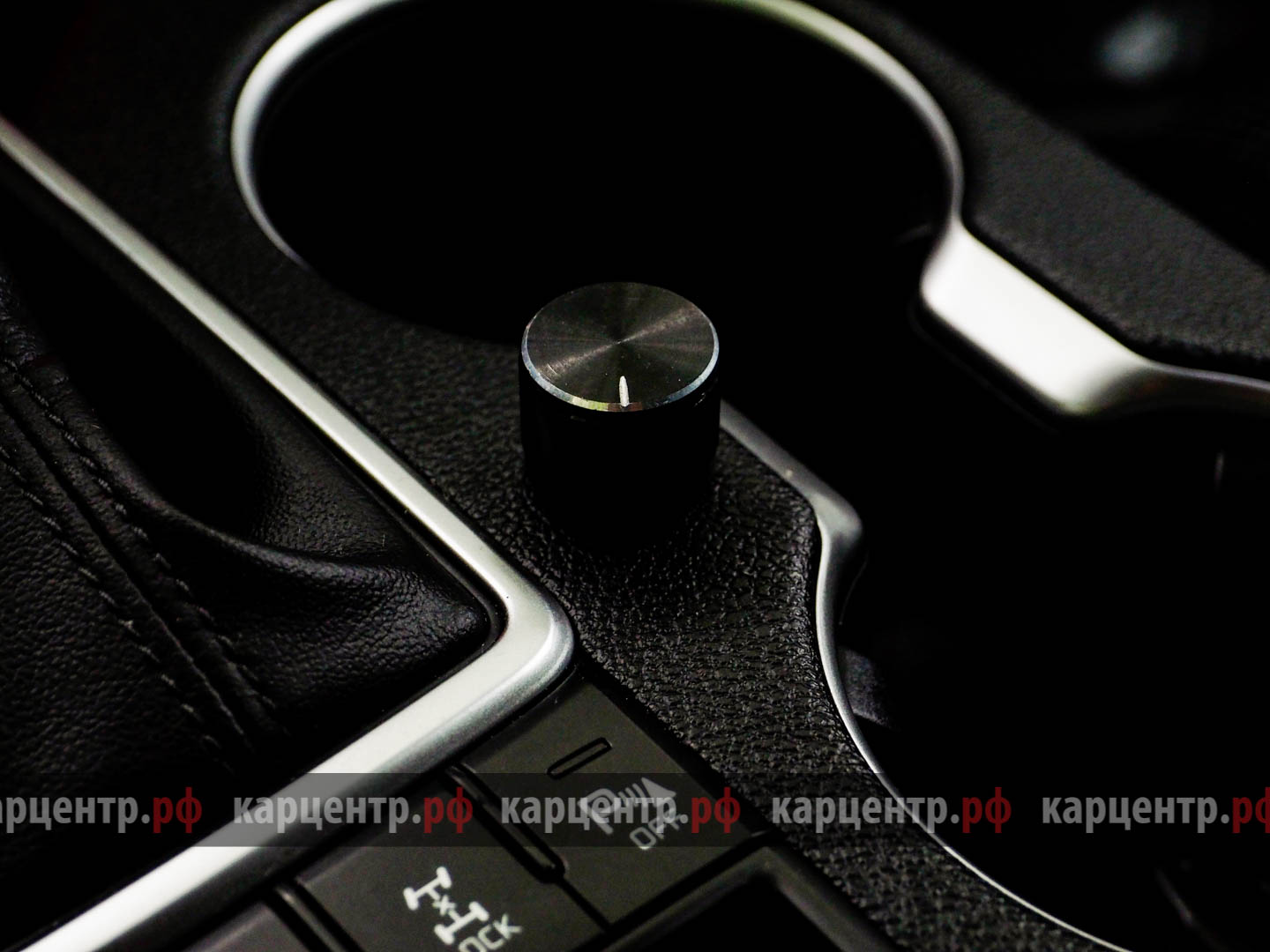

  5. Установка регулятора громкости в центральную консоль

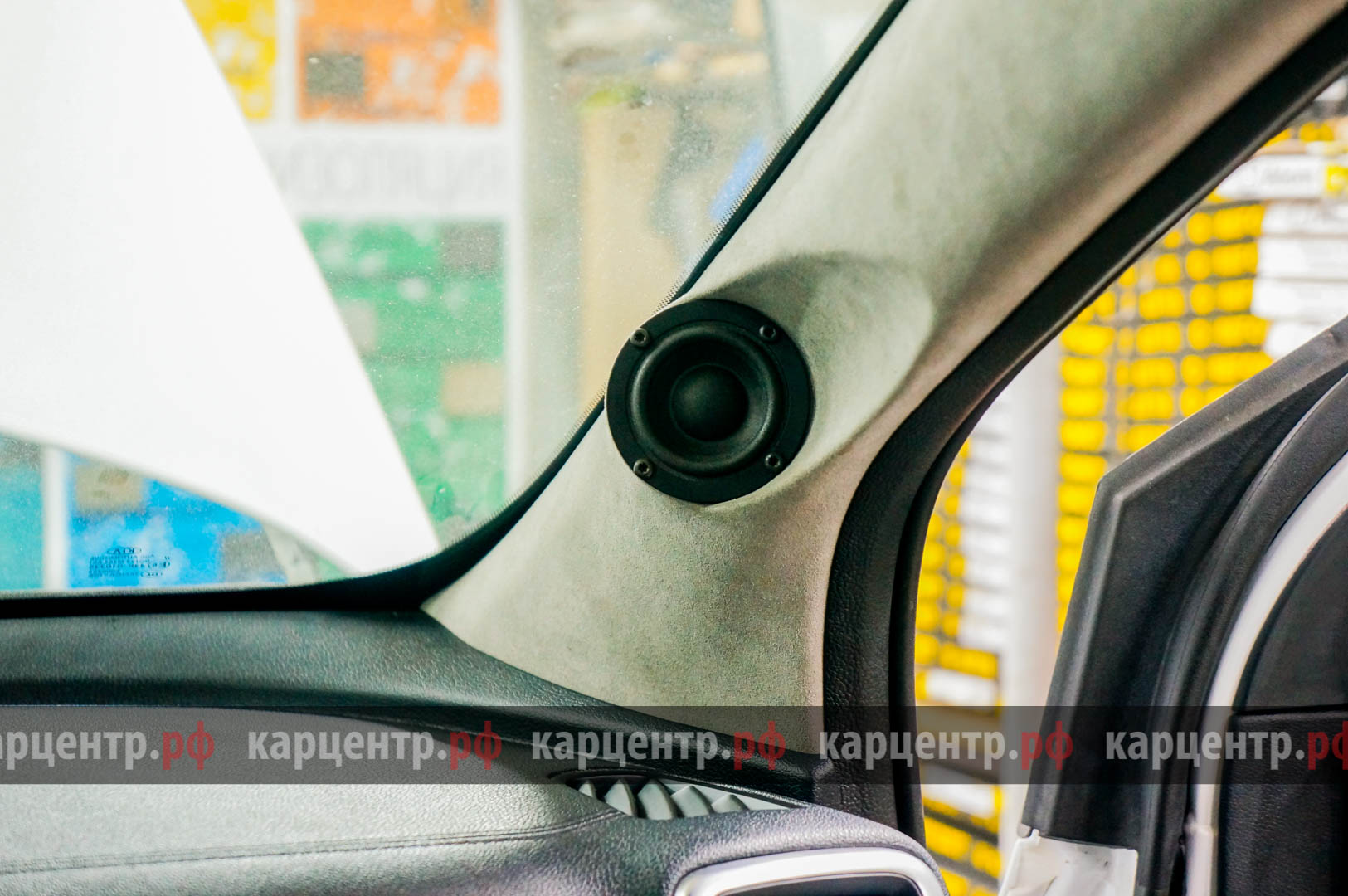

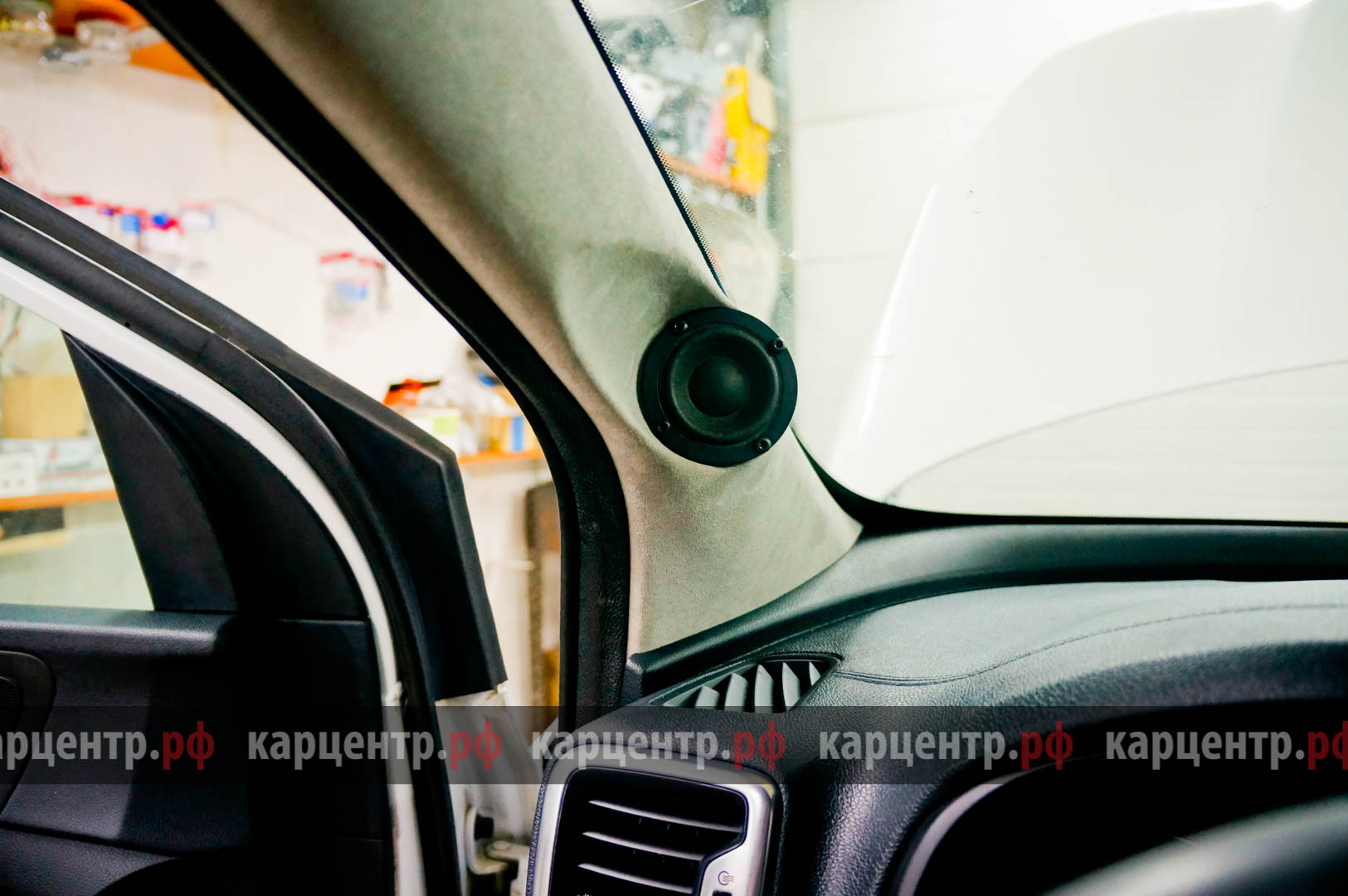

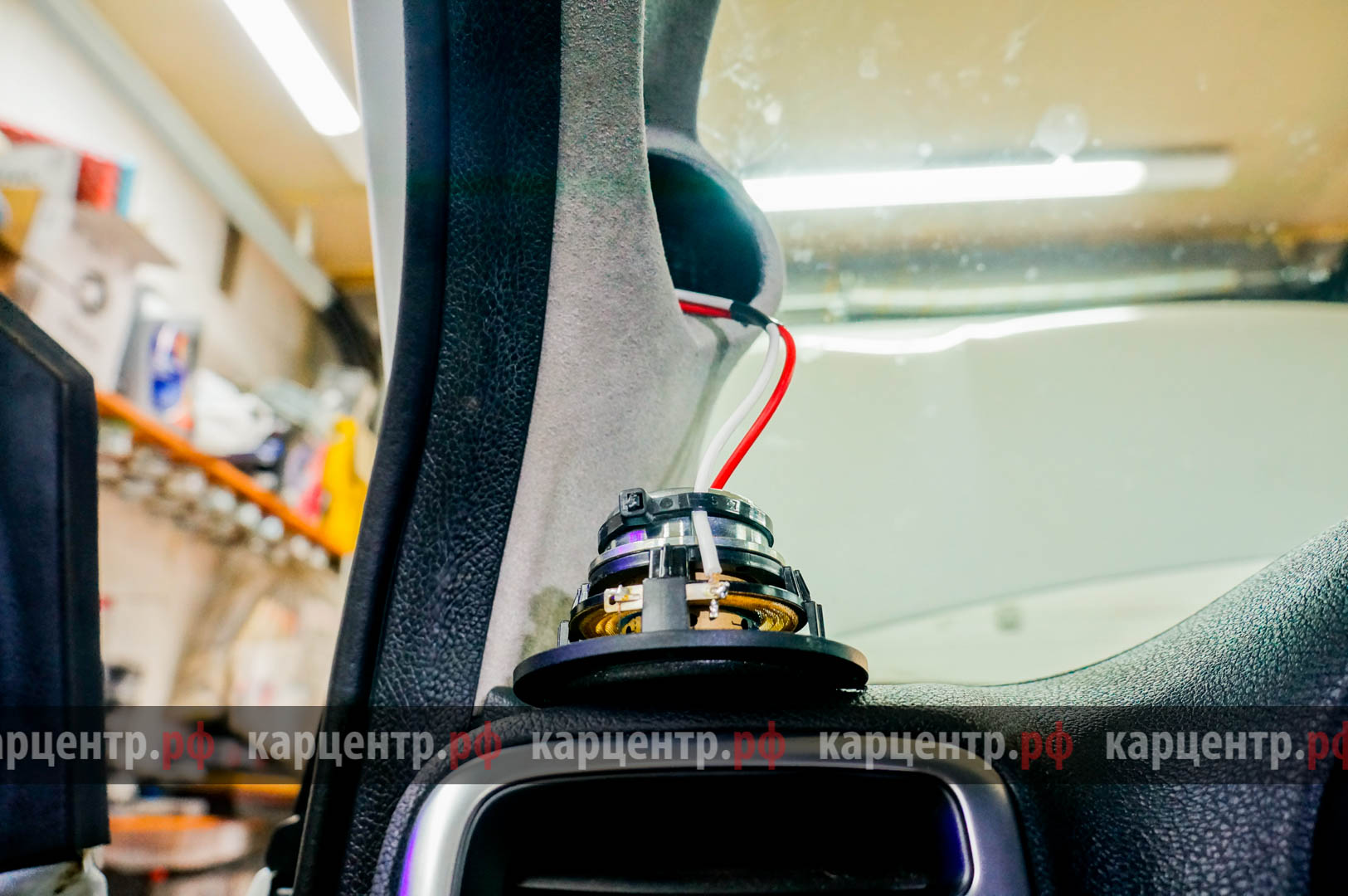

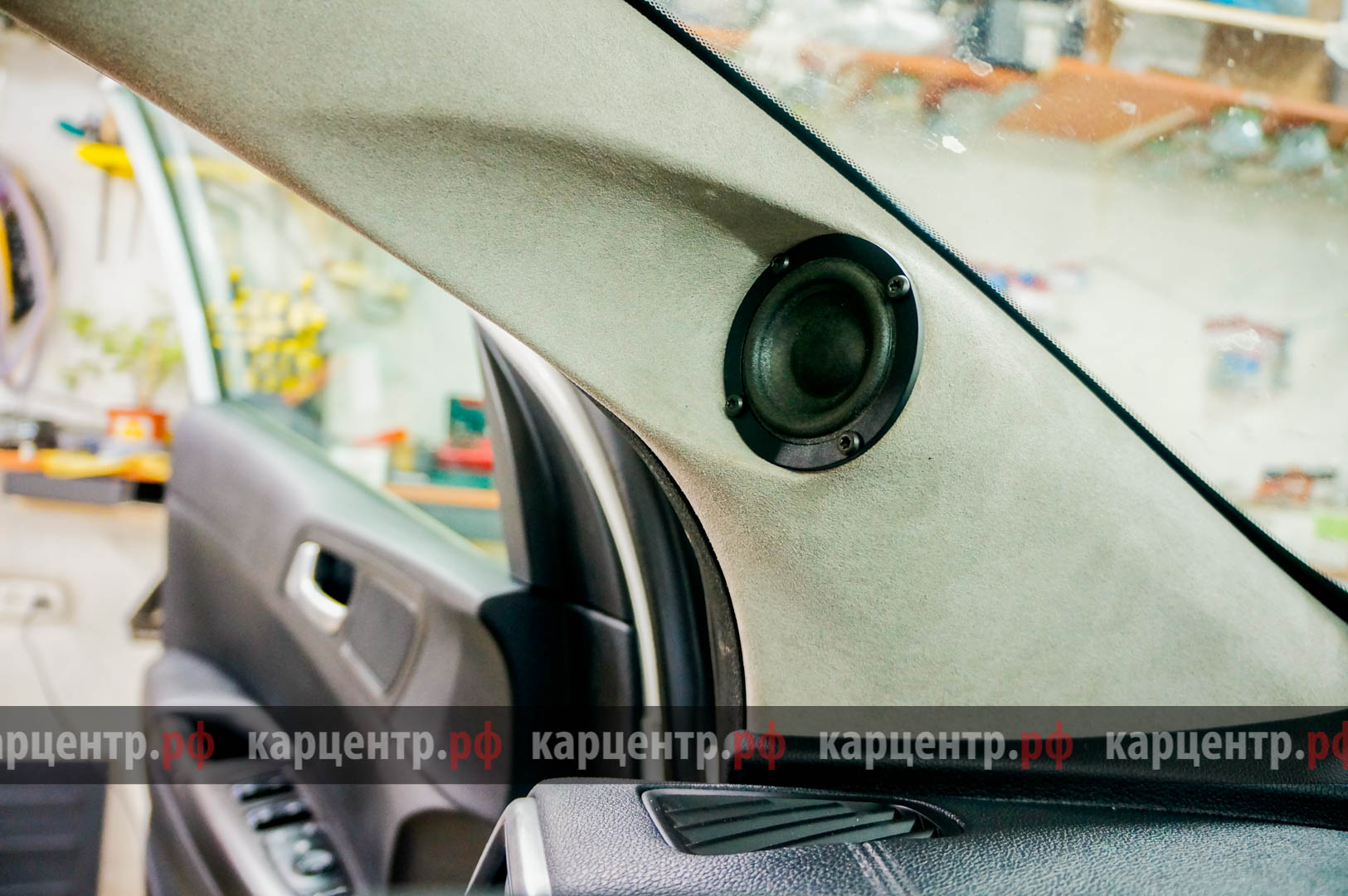

  6. Изготовление подиумов под ВЧ/СЧ в передних стойках
  7. Перетяжка передних стоек в алькантару

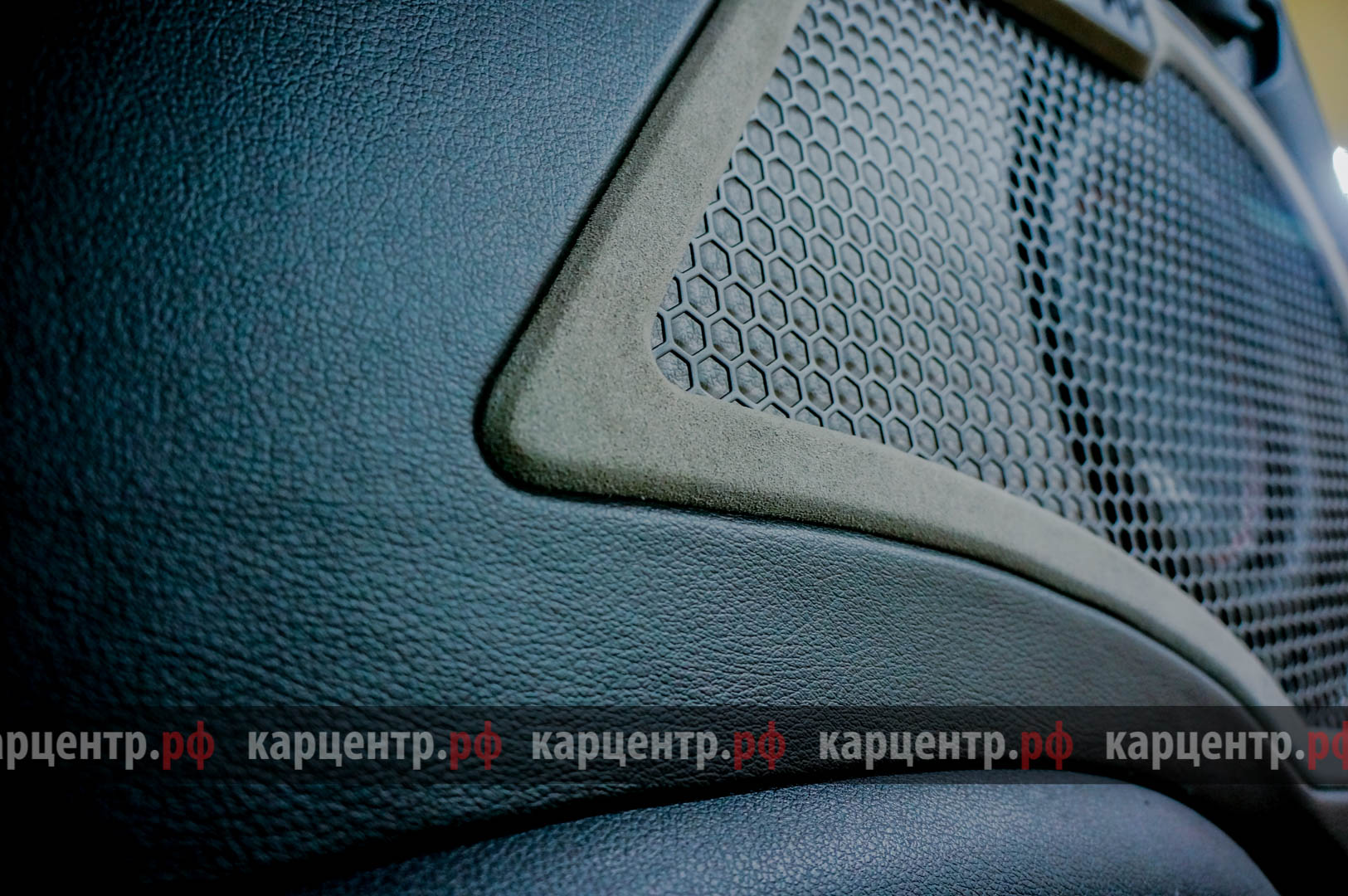

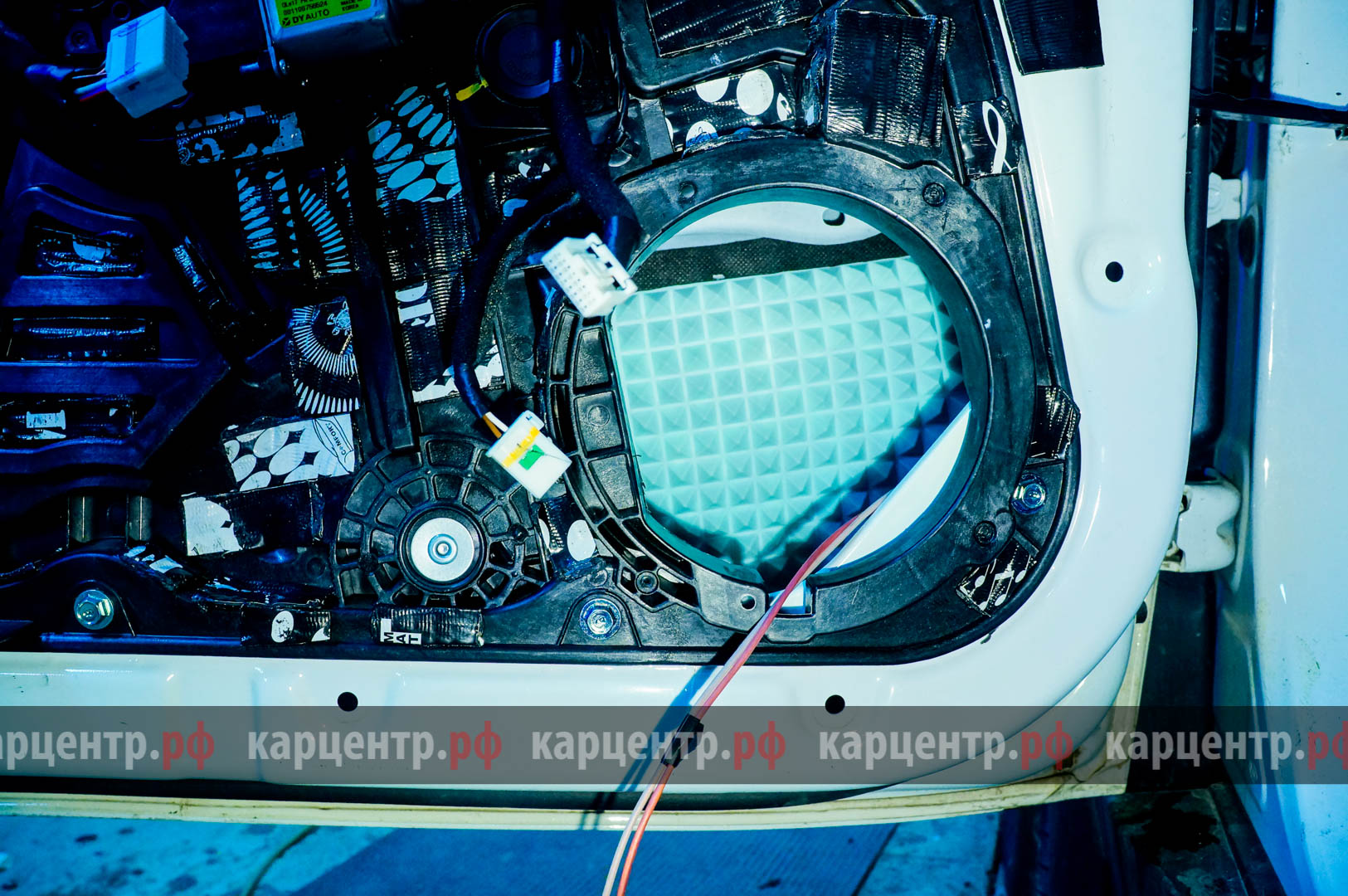

  8. Установка акустической линзы в передних дверях

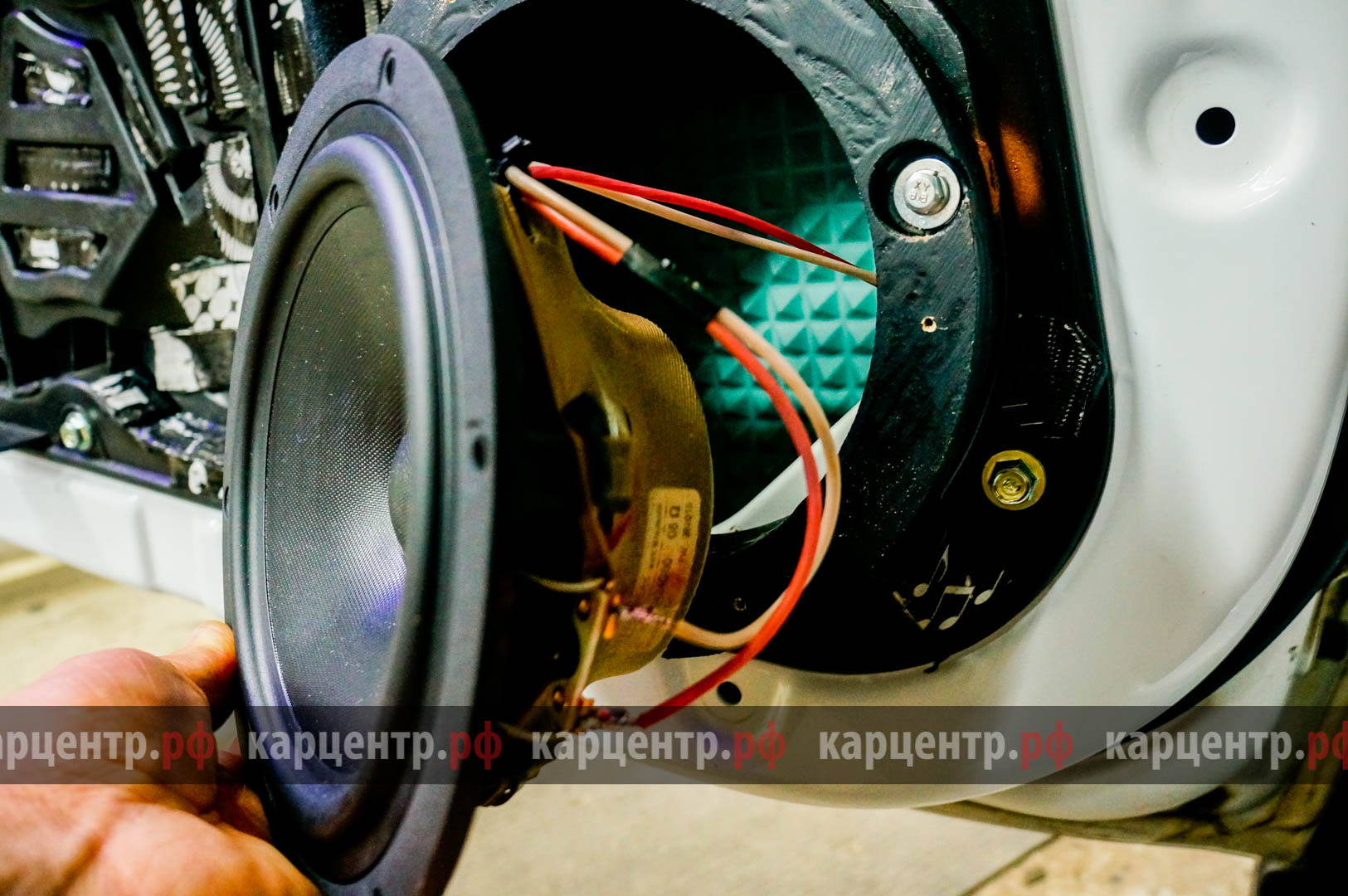

  9. Установка НЧ через проставочные кольца в передних дверях

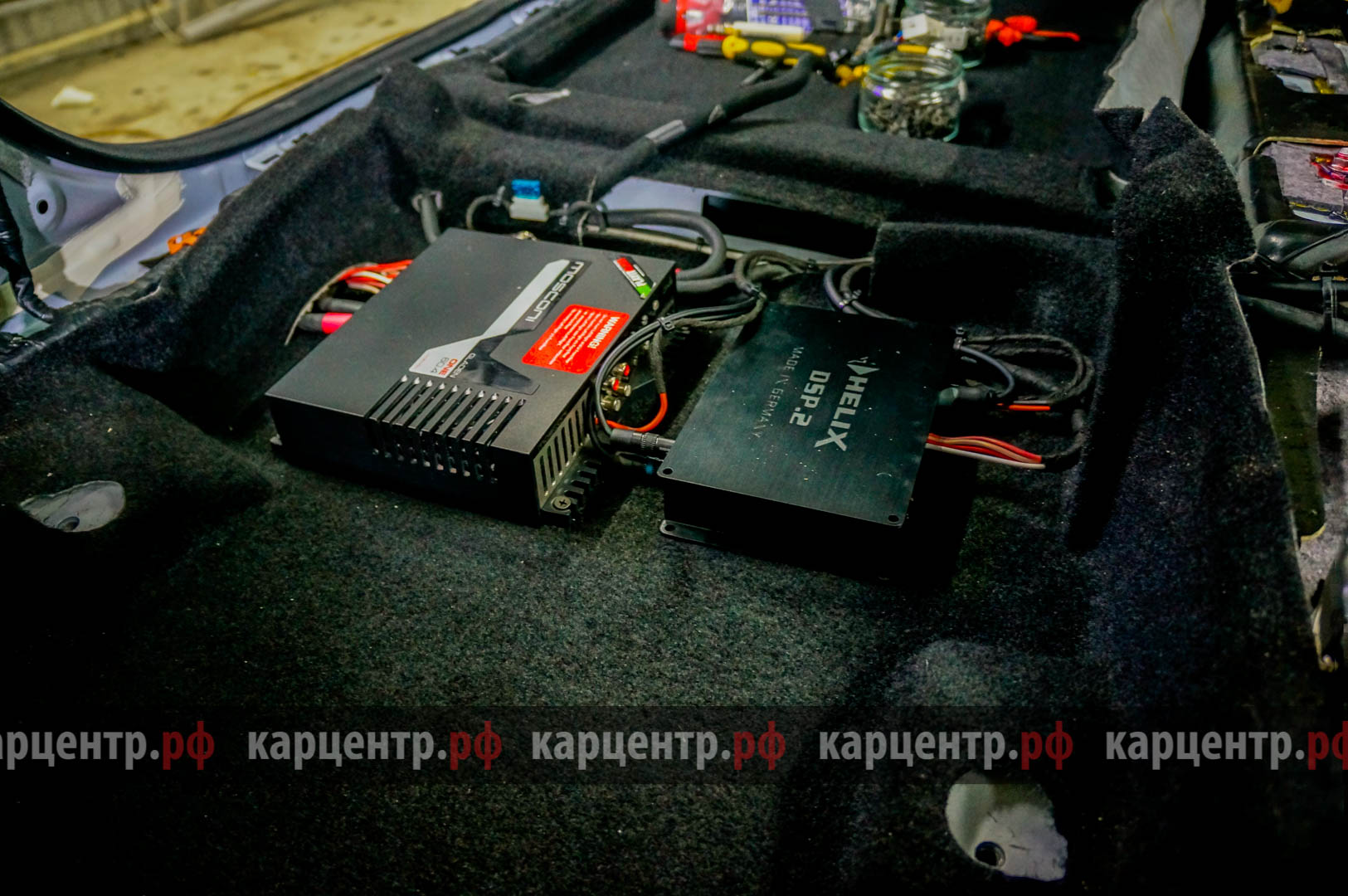

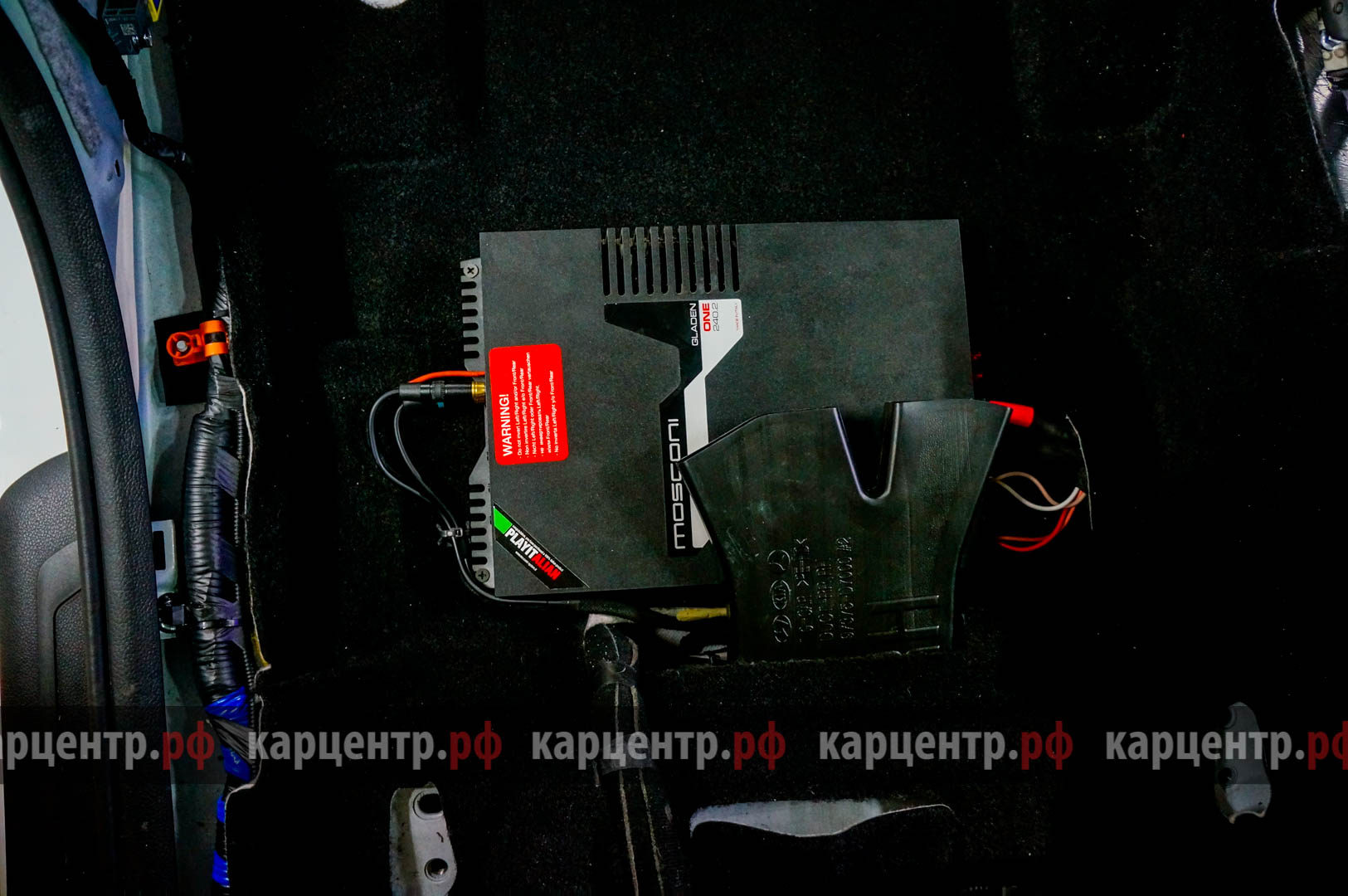

  10. Установка усилителей и процессора на фанерное основание под передними сидениями

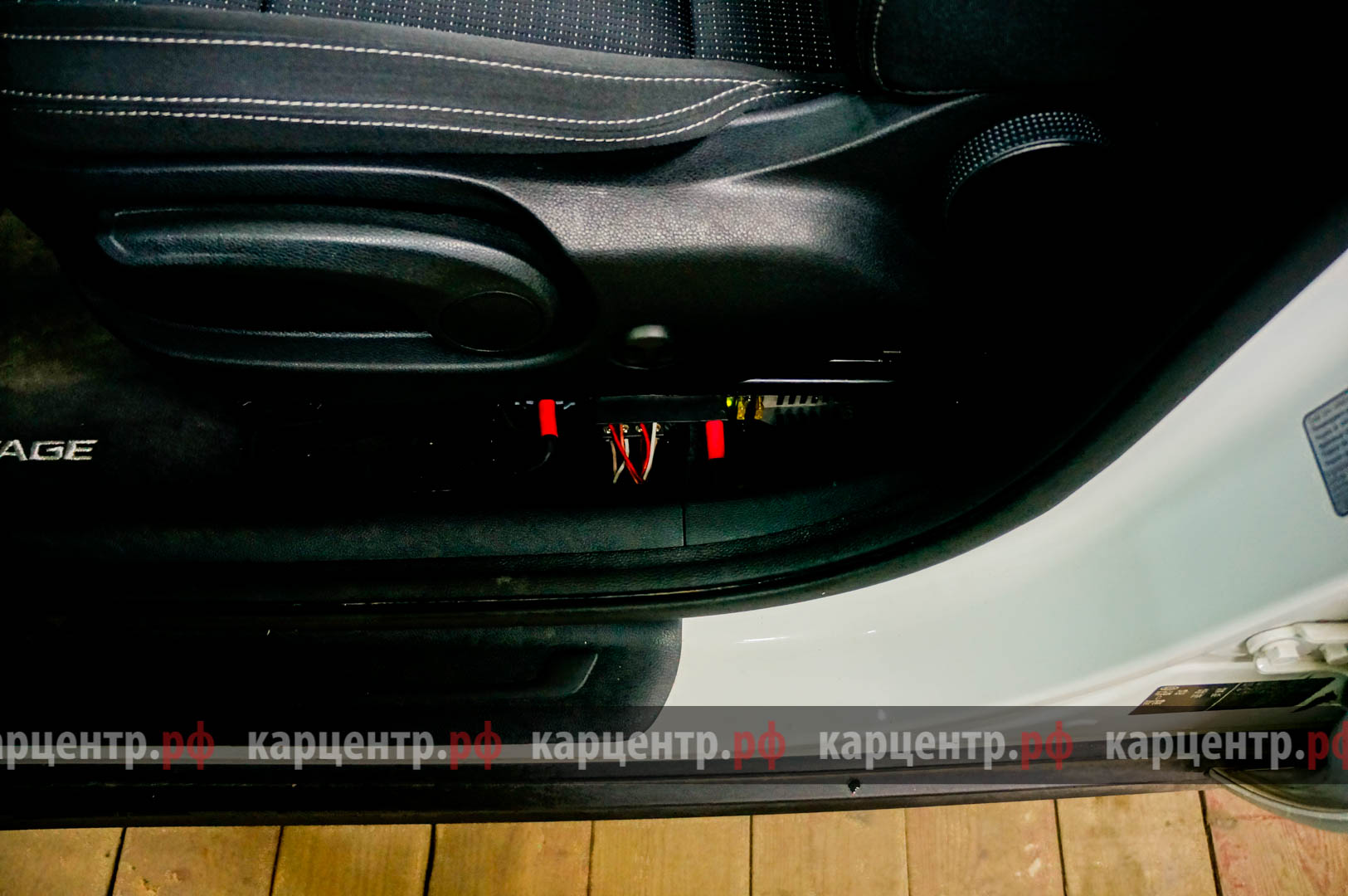

  11. Изготовление заглушек между порогом с сидением для защиты усилителей
  12. Изготовление корпуса сабвуфера типа «Стелс» в заднем крыле

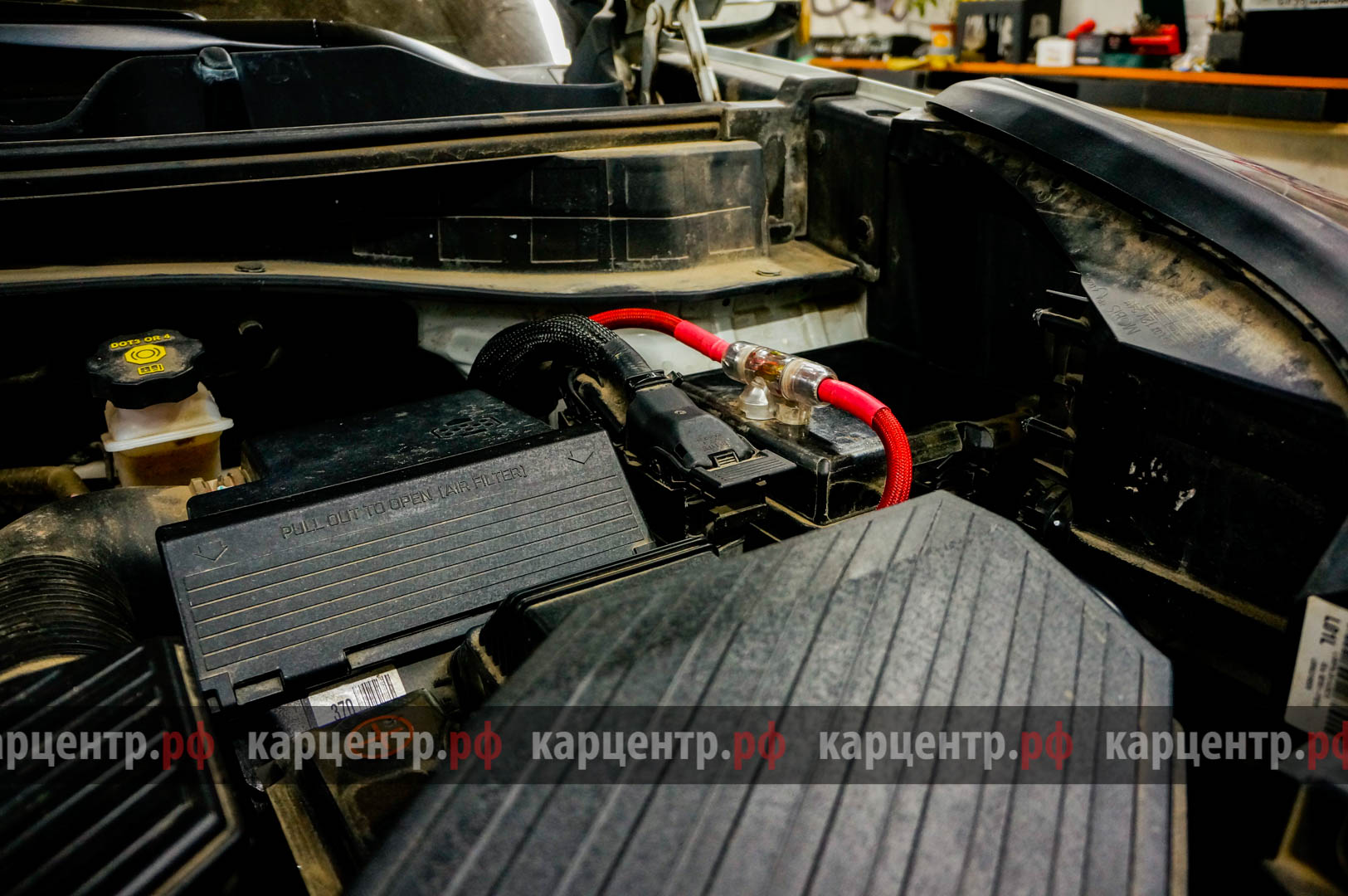

  13. Установка главного предохранителя
  14. Установка и подключение оборудования
  15. Настройка установленной системы

Шумоизоляция по этапам и материалам.

Как мы делаем шумоизоляцию — подробно, по шагам

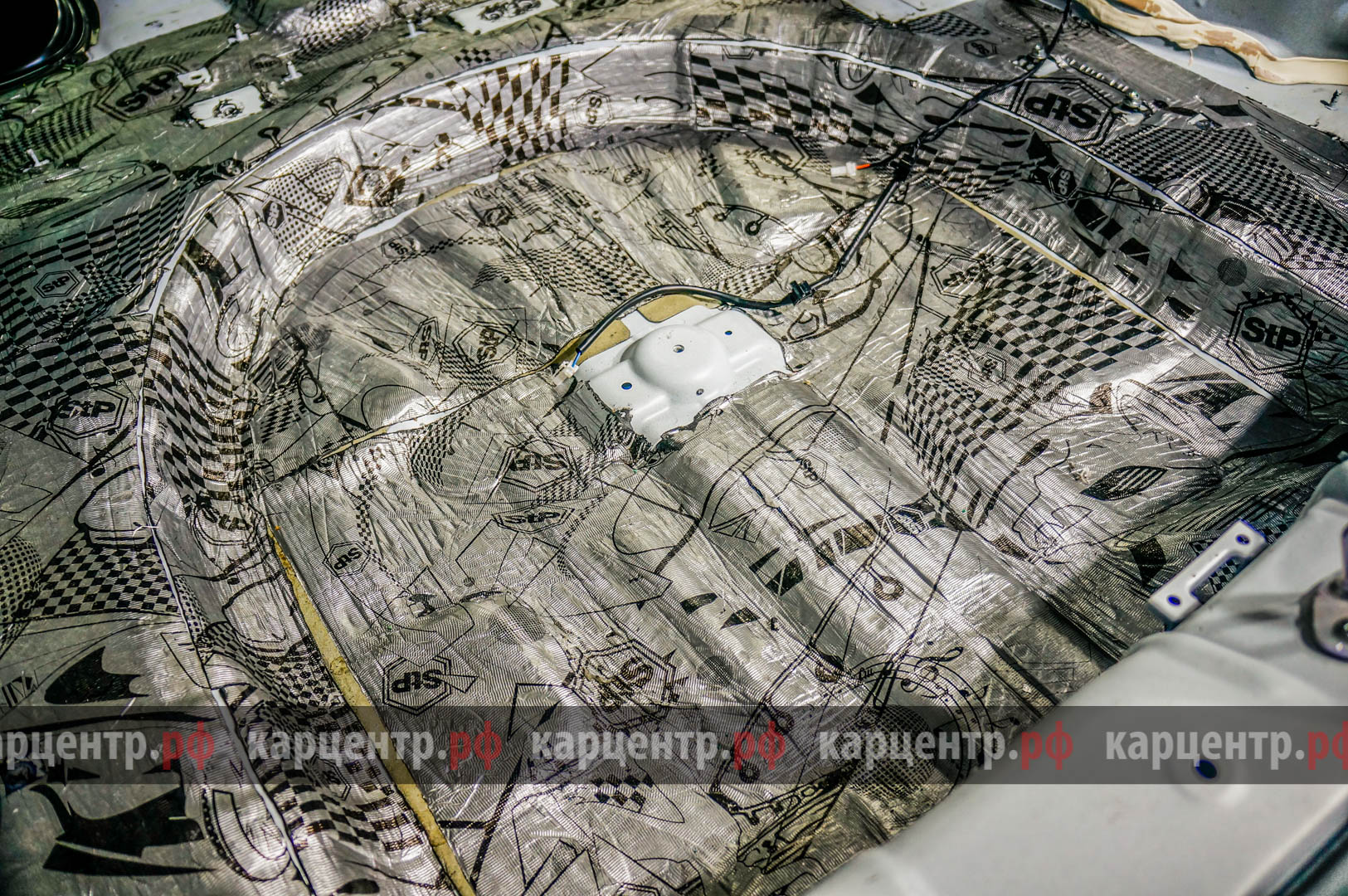

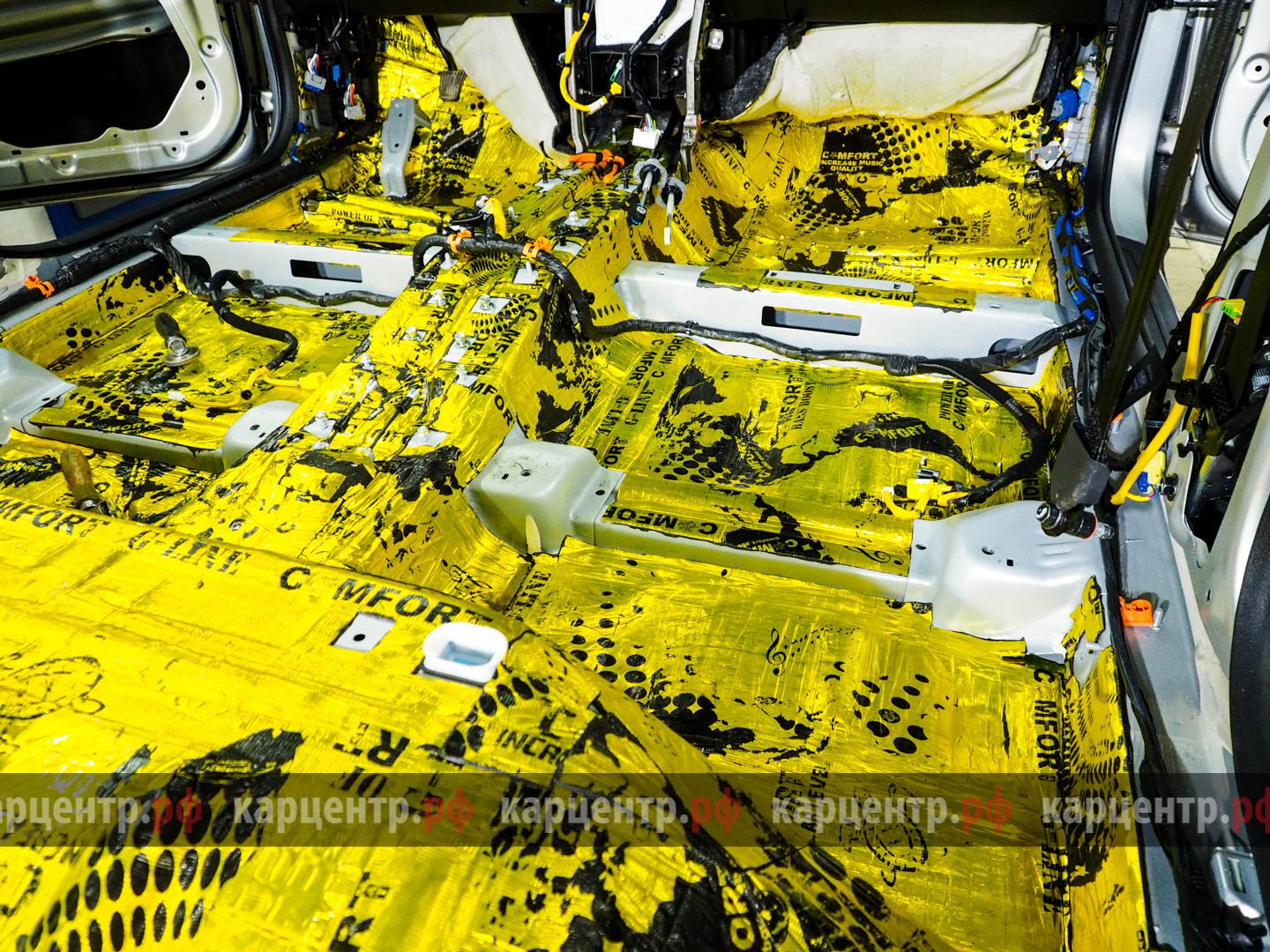

  • Пол

    4 слоя
    • 1-й слойвибродемпфер Comfort Gold G3
    • 2-й слойшумопоглотитель Comfort Lock 4
    • 3-й слойшумопоглотитель Comfort Blockator на передние и задние арки

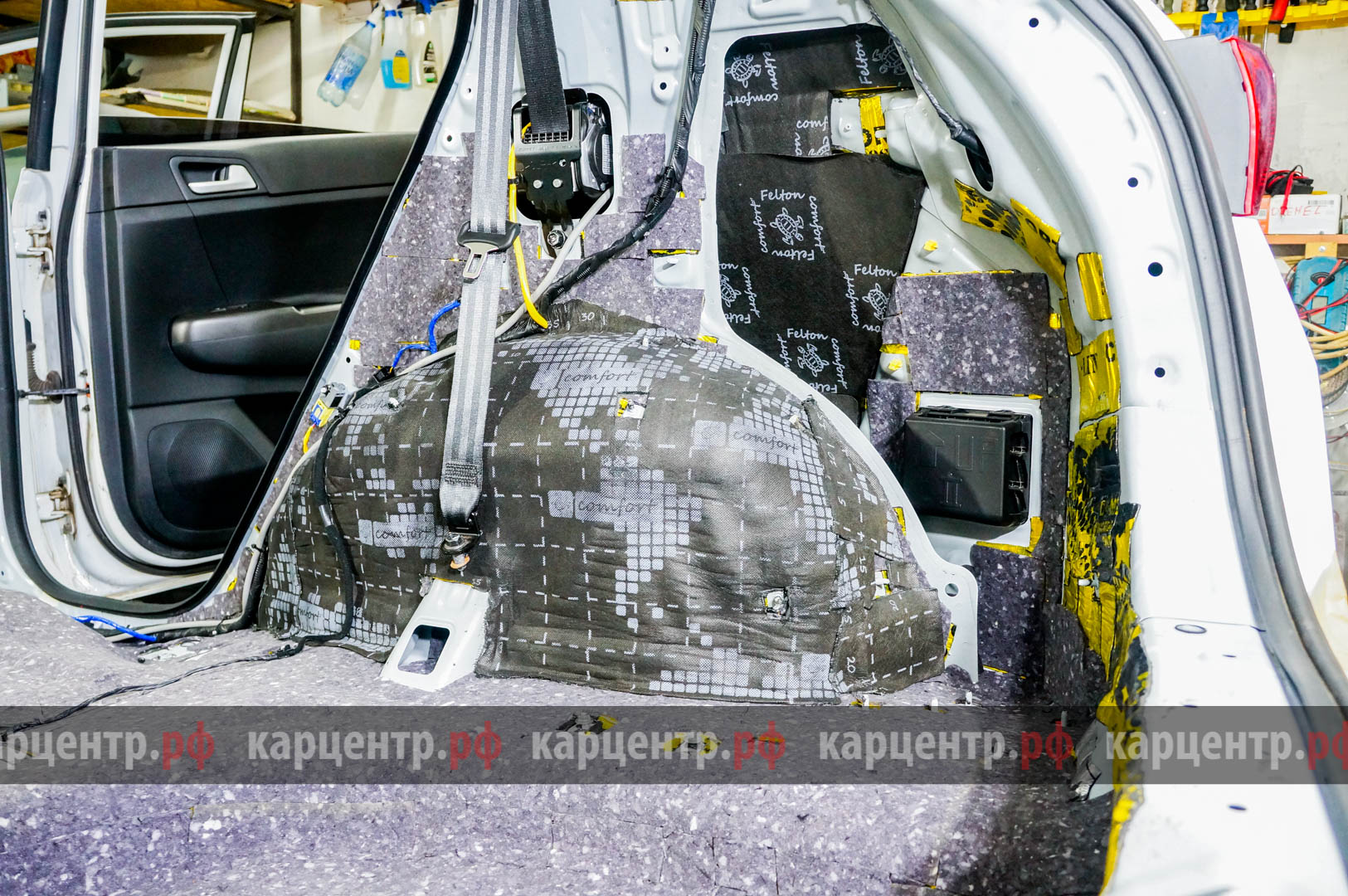

    • 4-й слойшумопоглотитель Comfort Felton на задние крылья
  • Крыша

    2 слоя
    • 1-й слойвибродемпфер Comfort Gold G2
    • 2-й слойшумопоглатитель Comfort Soft Wave

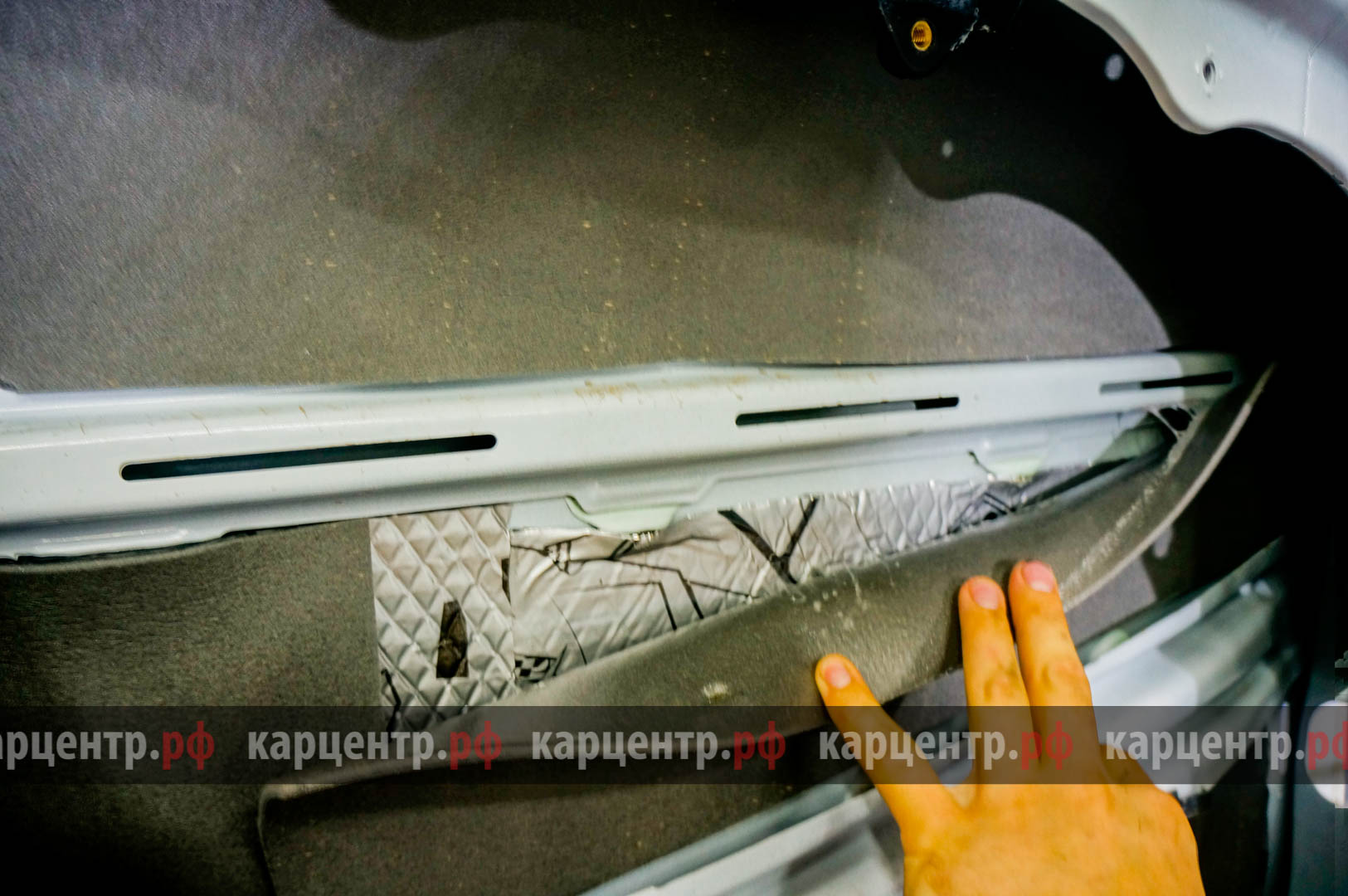

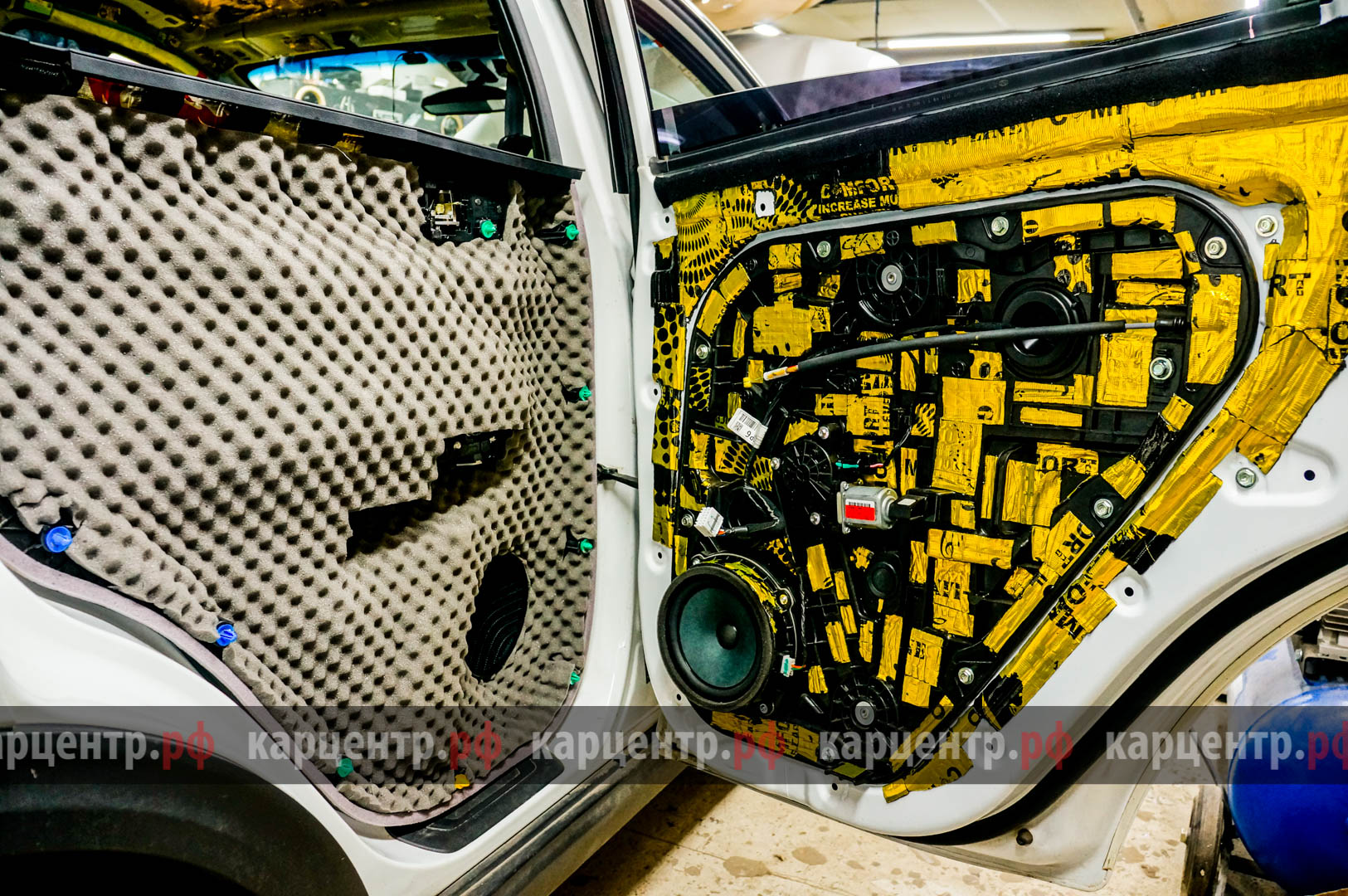

  • Передние двери

    4 слоя
    • внутреннюю частьвибродемпфер Comfort Dark Super
    • внешнюю частьвибродемпфер Comfort Extreme
    • обшивка двери, 1-й слойвибродемпфер Turbo M2
    • обшивка двери, 2-й слойшумопоглотитель Comfort Soft Wave
    • все стыки пластика обрабатываем антискрипом Comfort Bitosoft
  • Задние двери

    4 слоя
    • внутреннюю частьвибродемпфер Comfort Gold G2
    • внешнюю частьвибродемпфер Comfort Gold G2
    • обшивка двери, 1-й слойвибродемпфер Turbo M2
    • обшивка двери, 2-й слойшумопоглотитель Comfort Soft Wave
    • все стыки пластика обрабатываем антискрипом Comfort Bitosoft
  • Капот

    1 слой
    • вибродемпфер Comfort Gold G2
  • Крышка багажника

    1 слой
    • вибродемпфер Comfort Gold G2

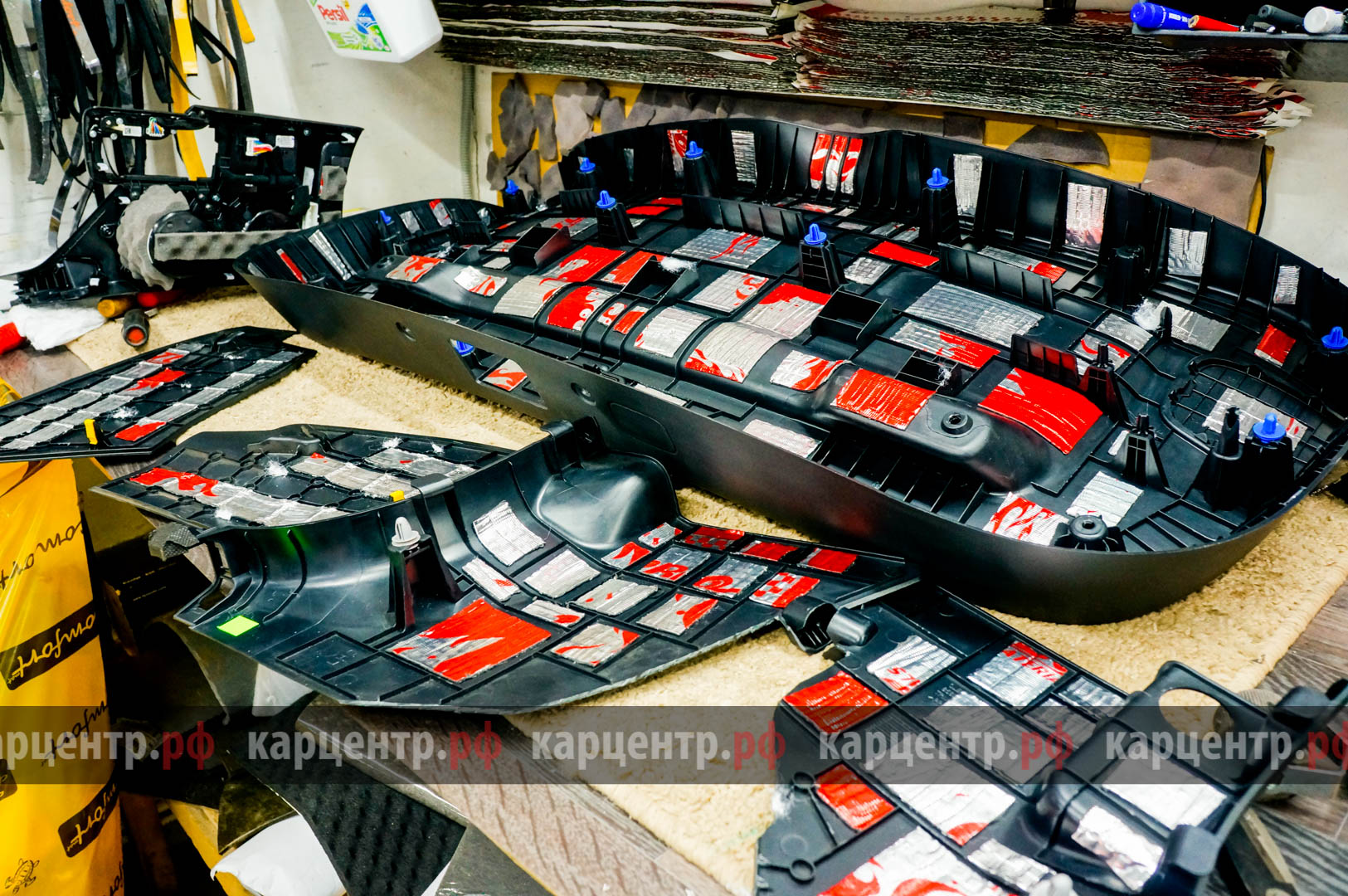

  • Салонный пластик

    2 слоя
    • 1-й слойвибродемпфер Turbo M2
    • 2-й слойшумопоглатитель Comfort Soft Wave
    • Все стыки пластика обрабатываются антискрипом Comfort Bitosoft
10 этапов · 42 фото

Фотогалерея.

  1. 01/10

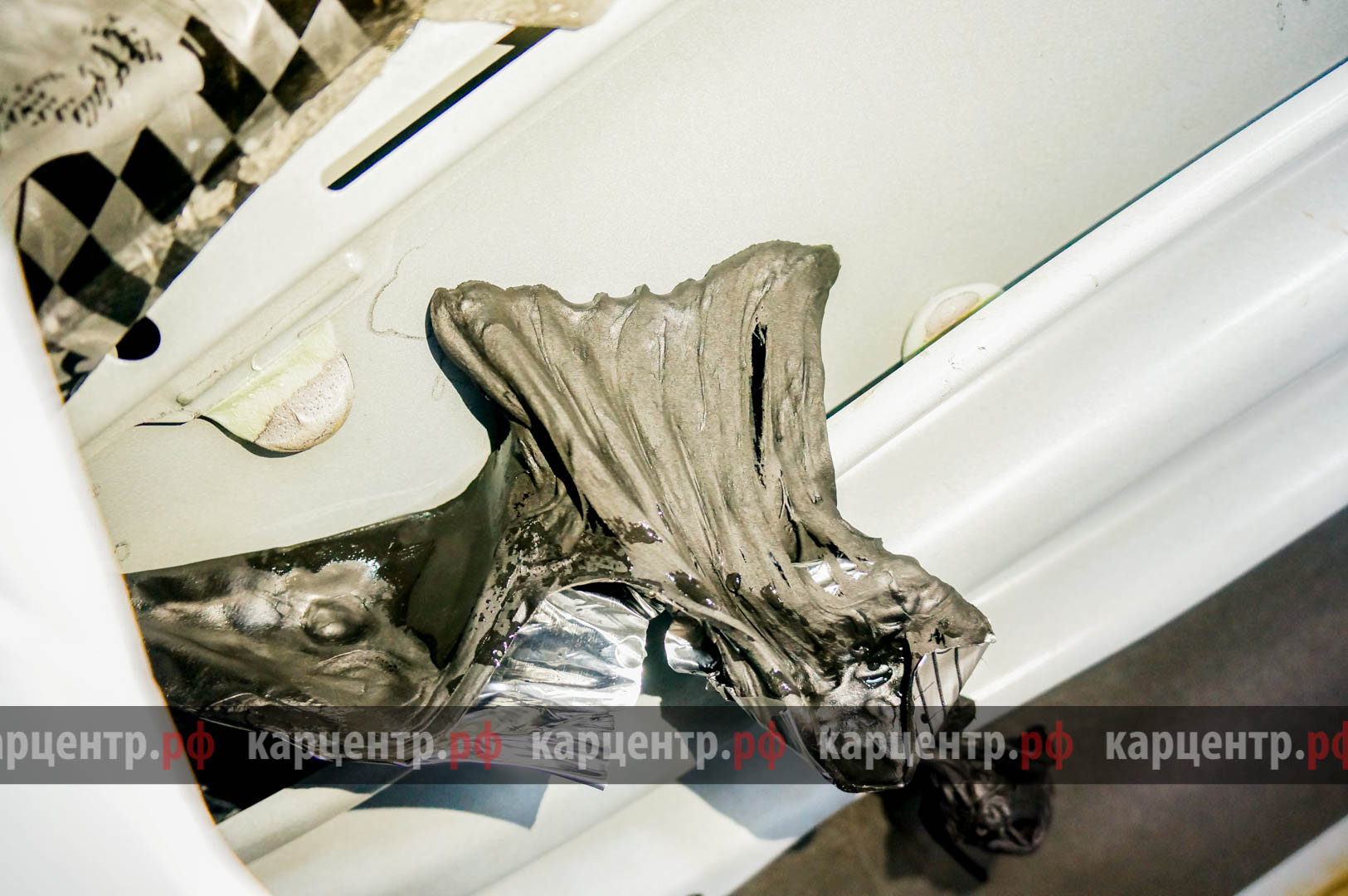

    Демонтаж старой виброизоляции

    7 фото
  2. 02/10

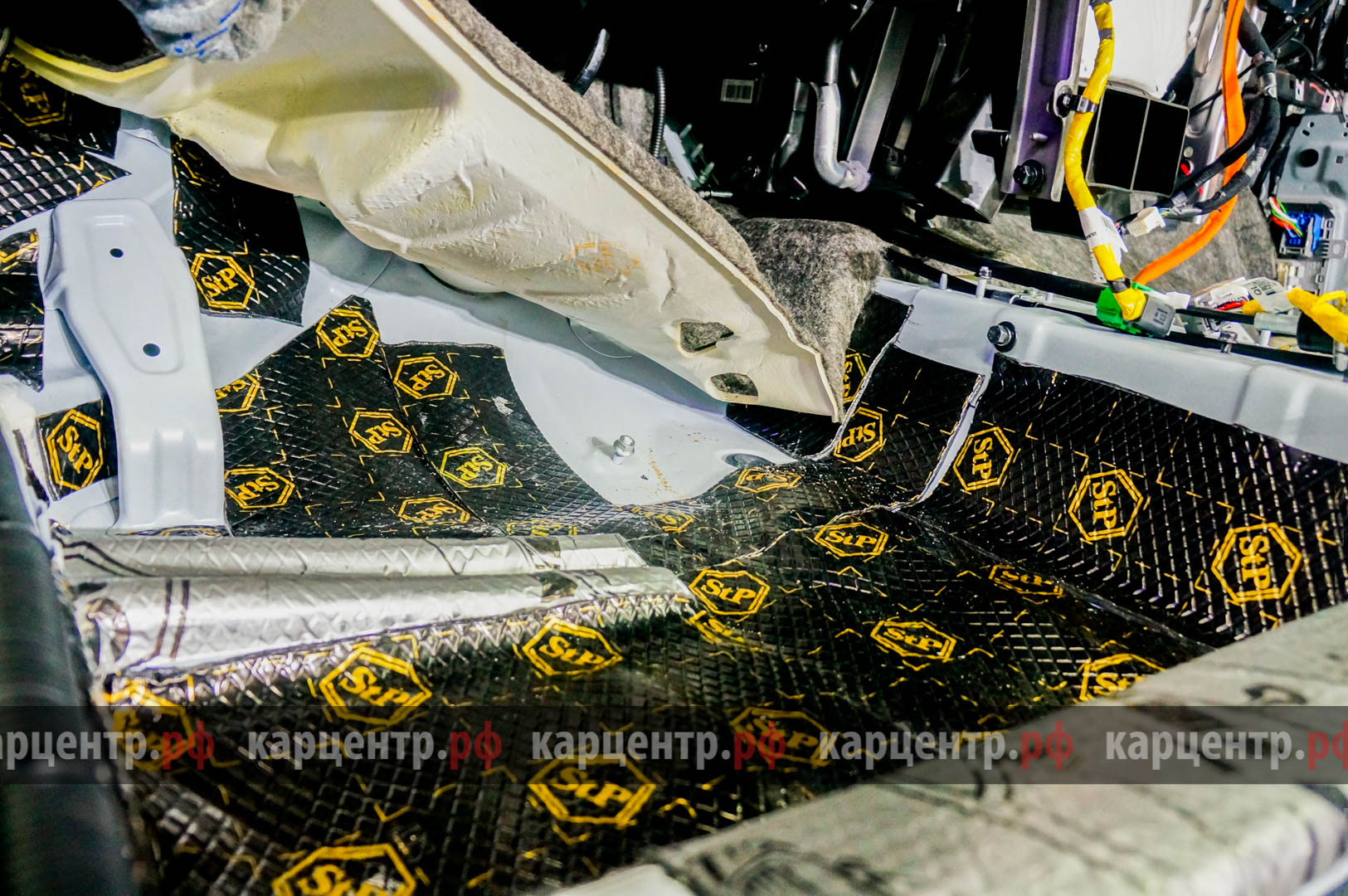

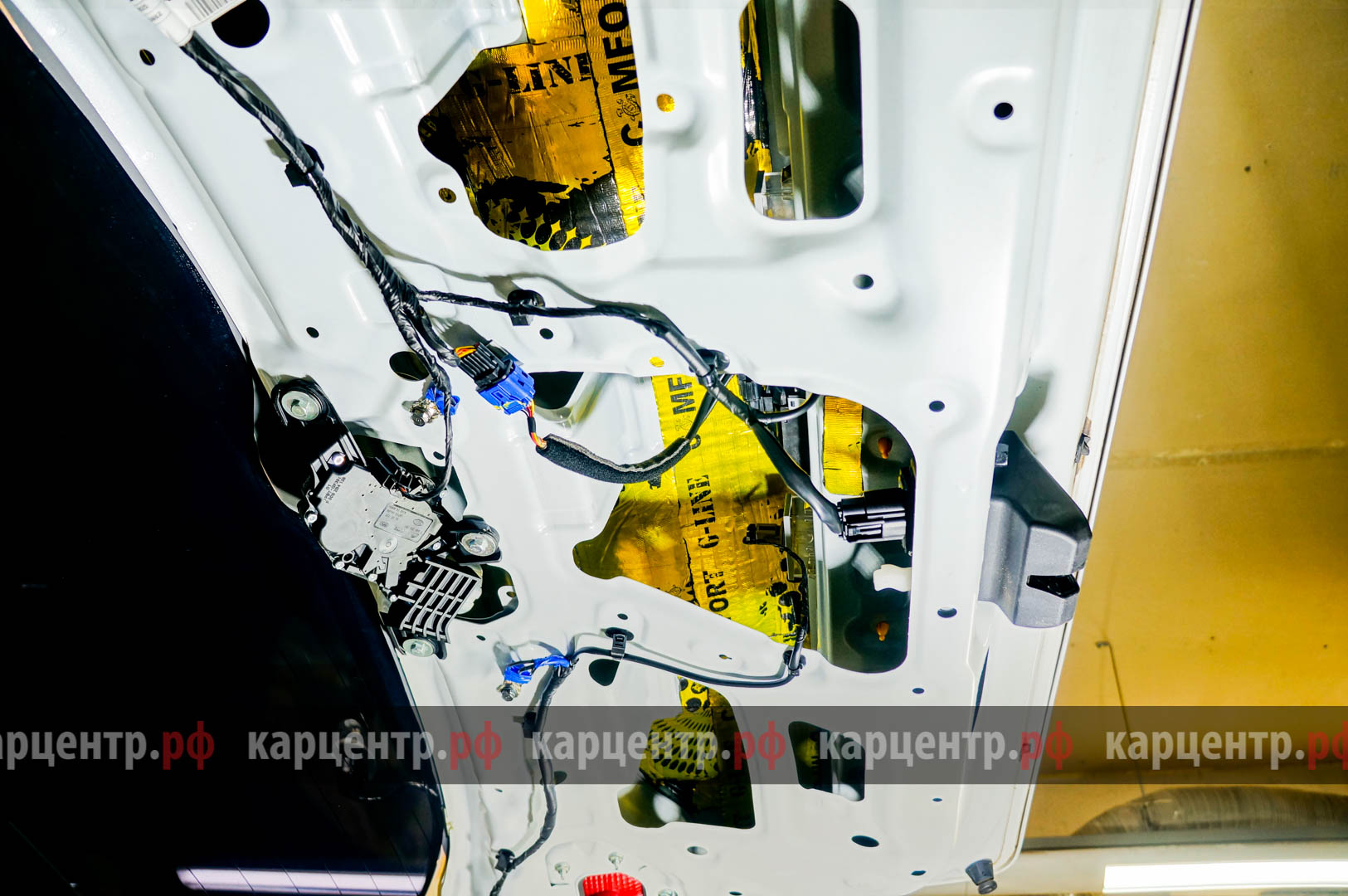

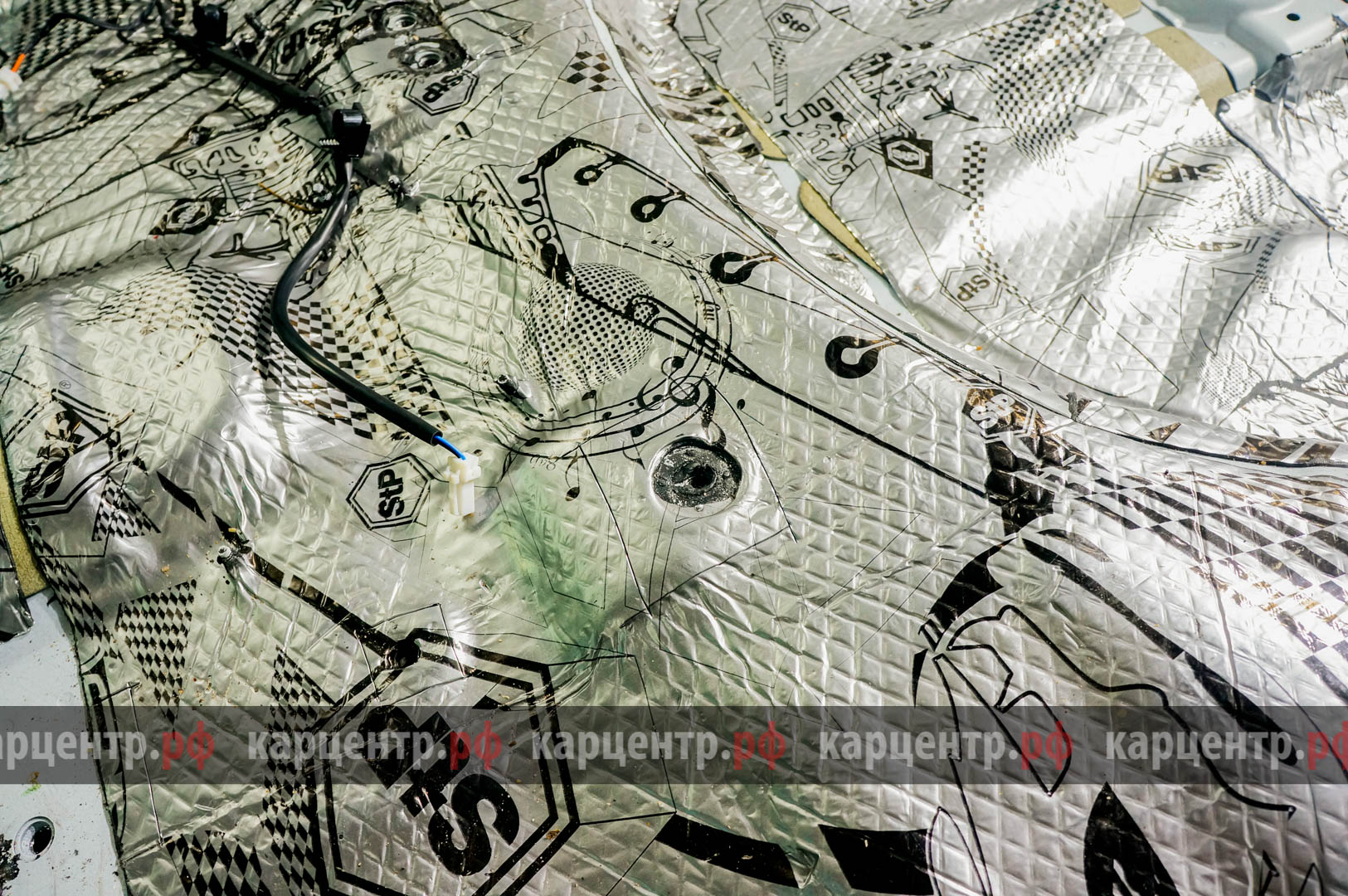

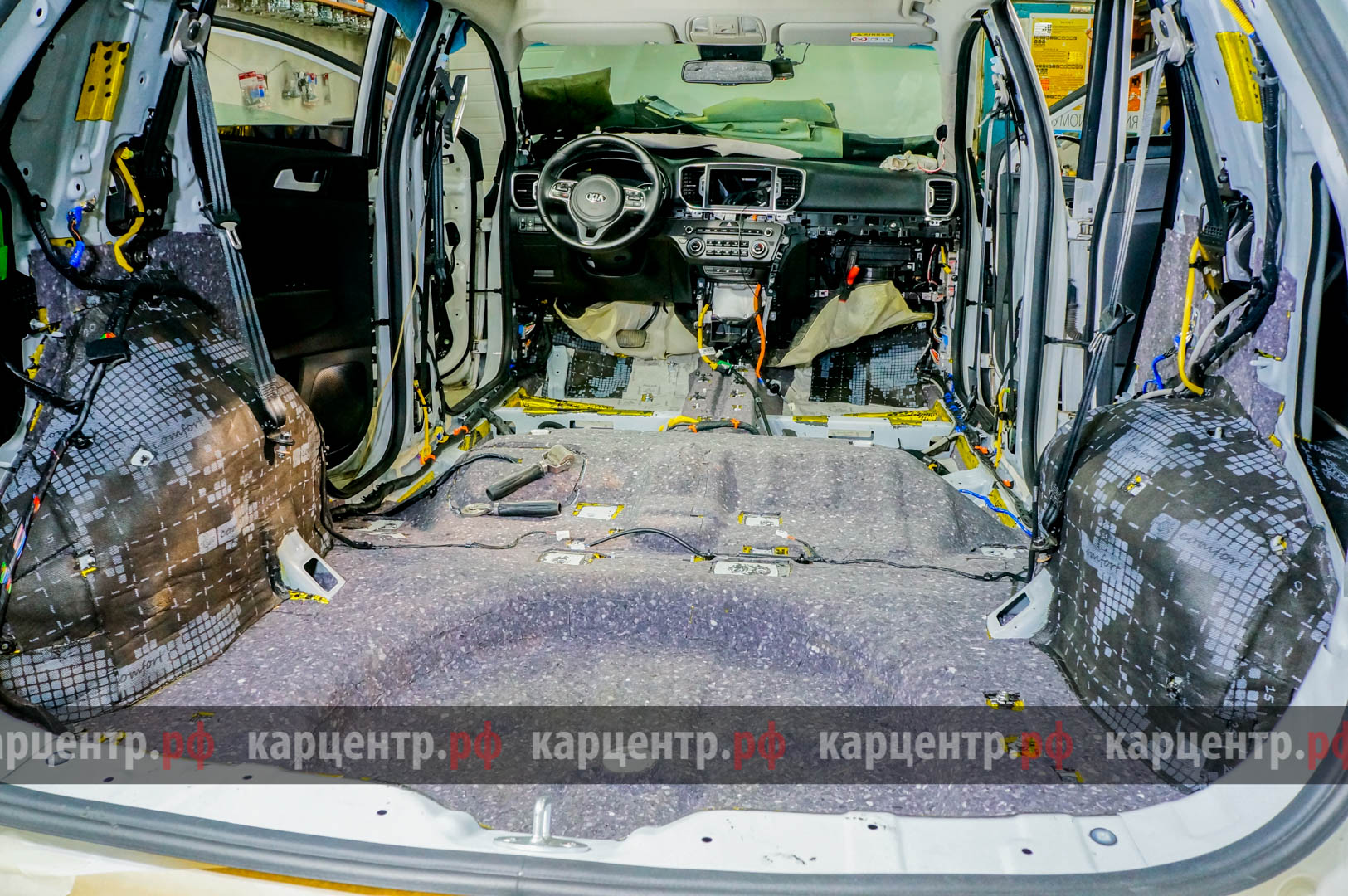

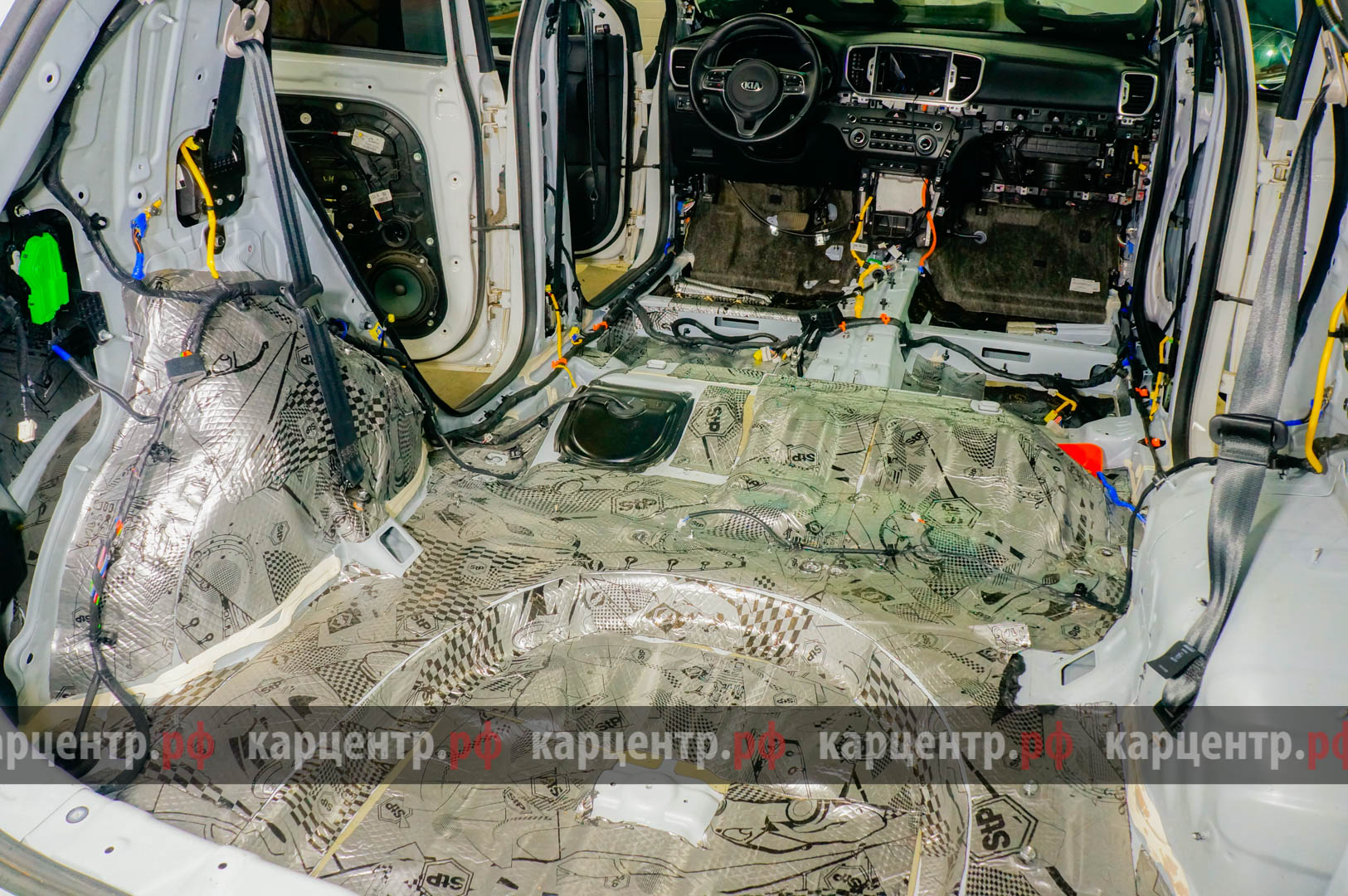

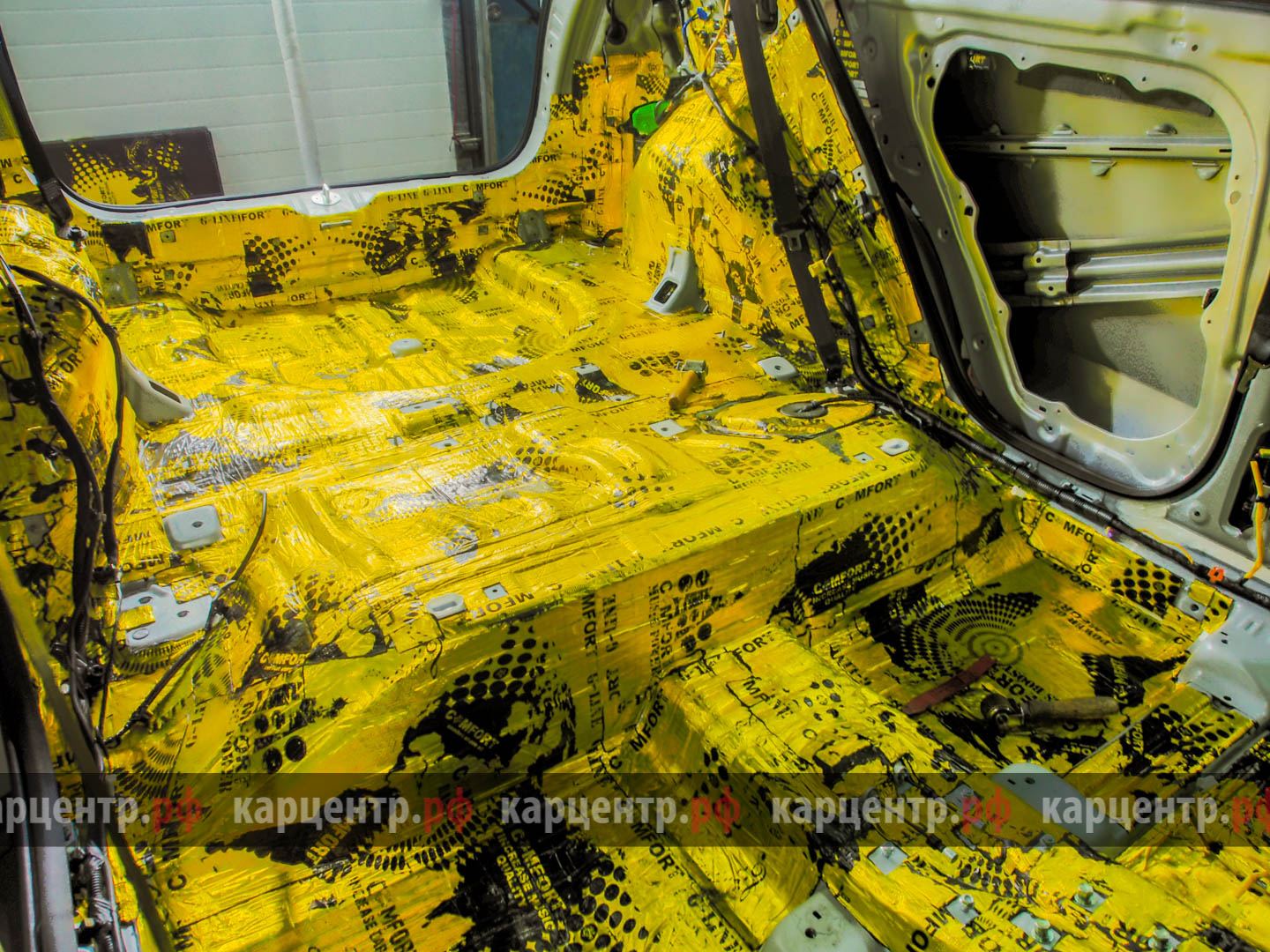

    Виброизоляция салона, багажника, задних дверей

    6 фото
  3. 03/10

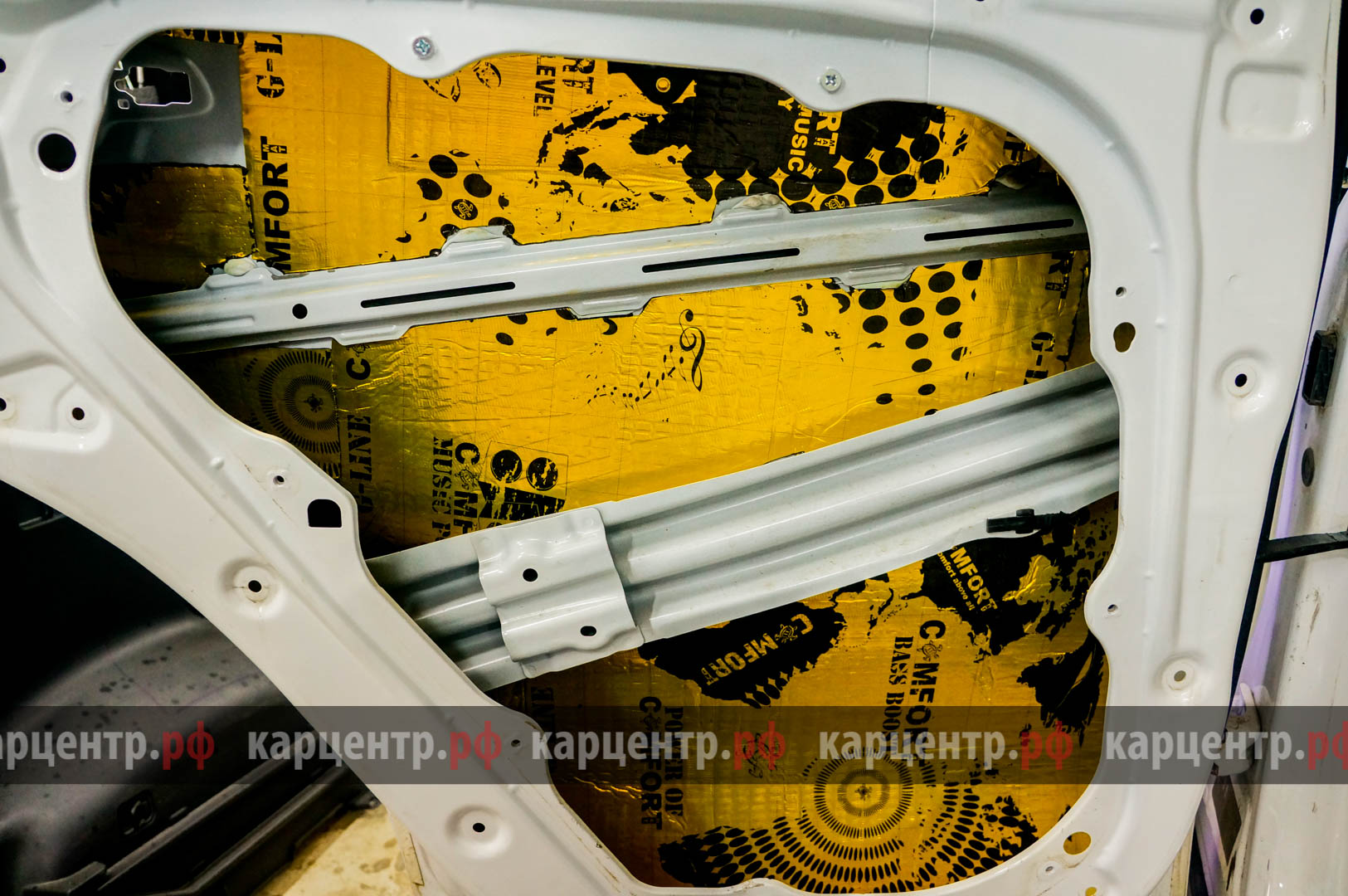

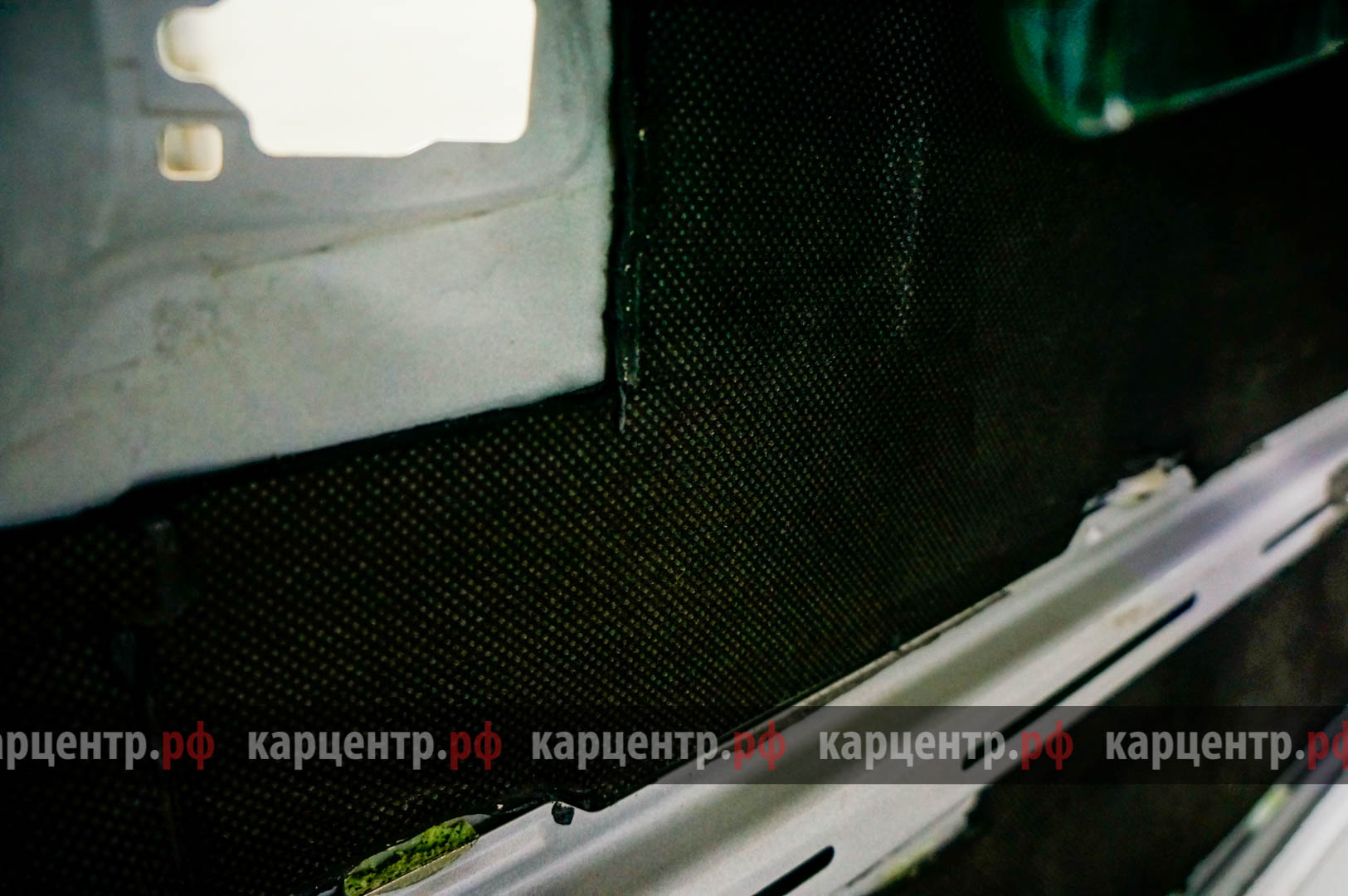

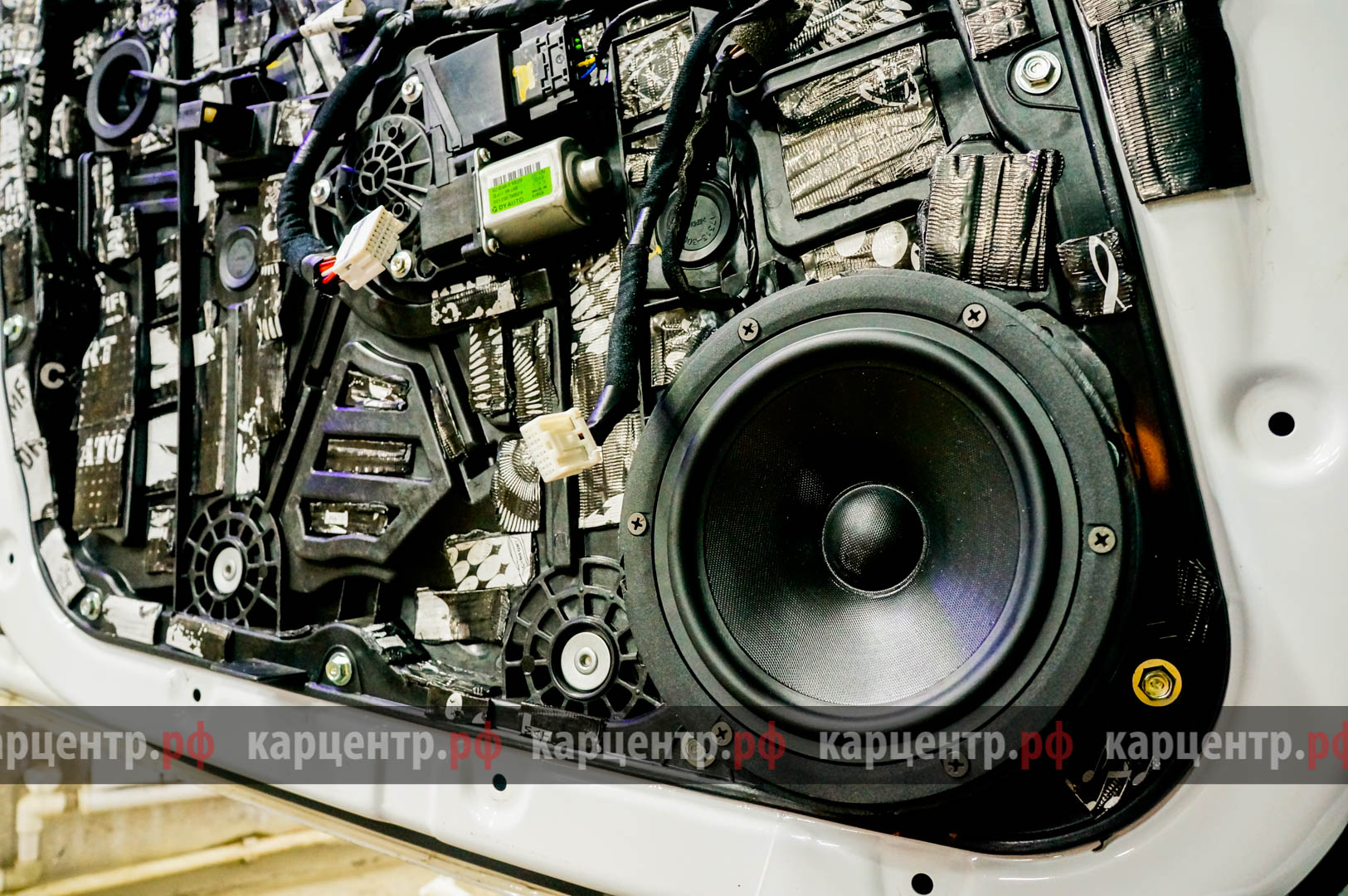

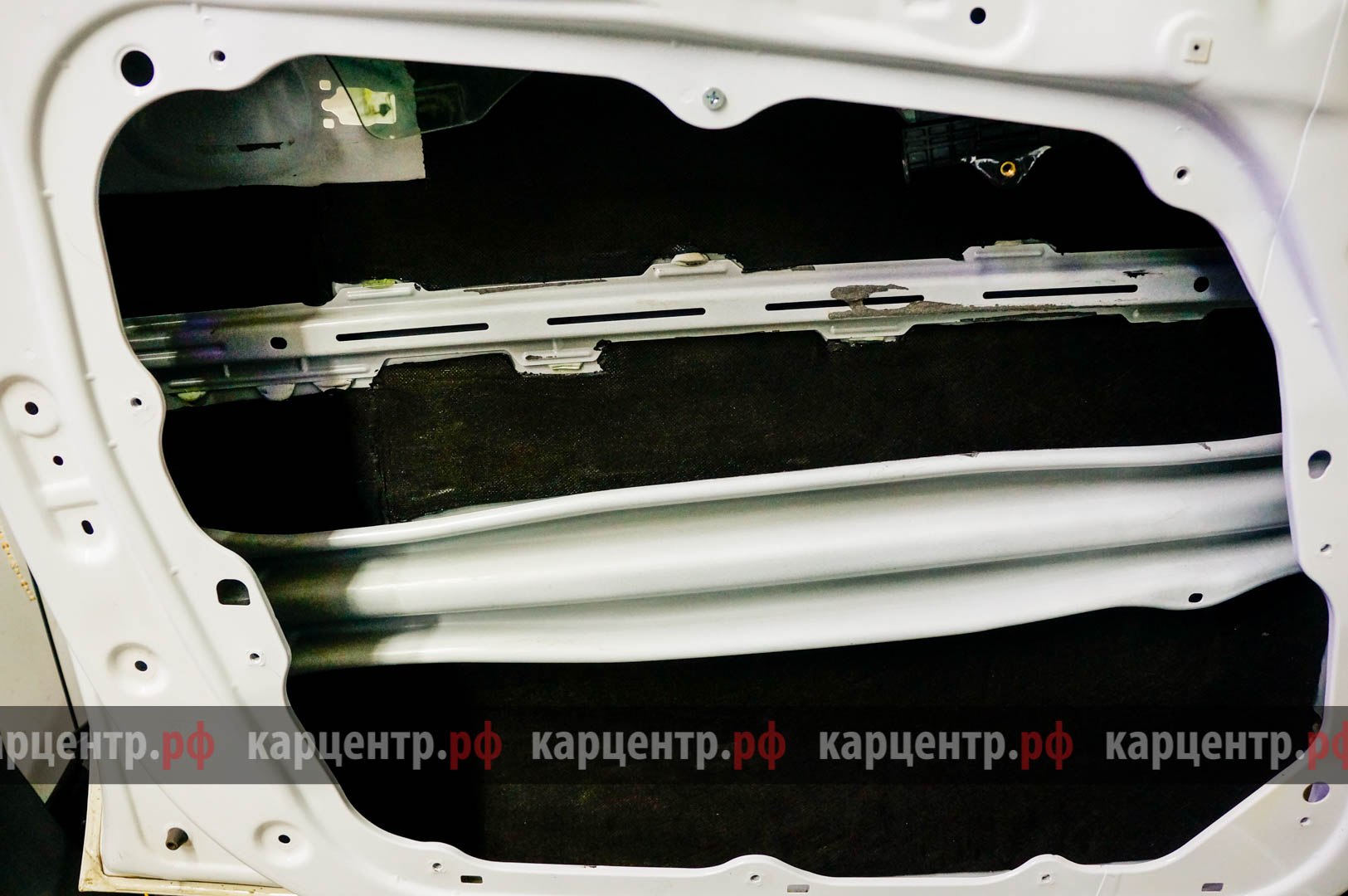

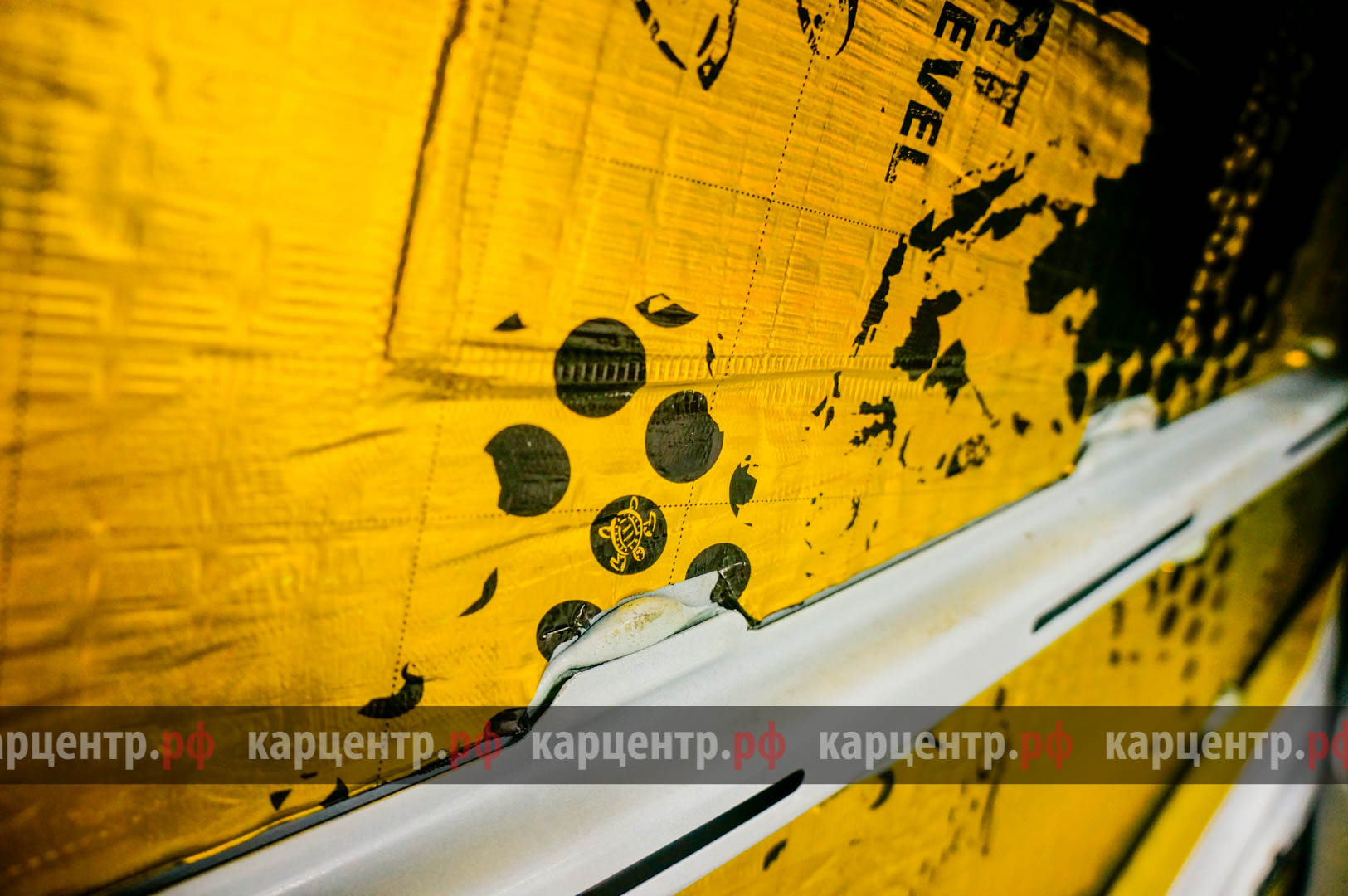

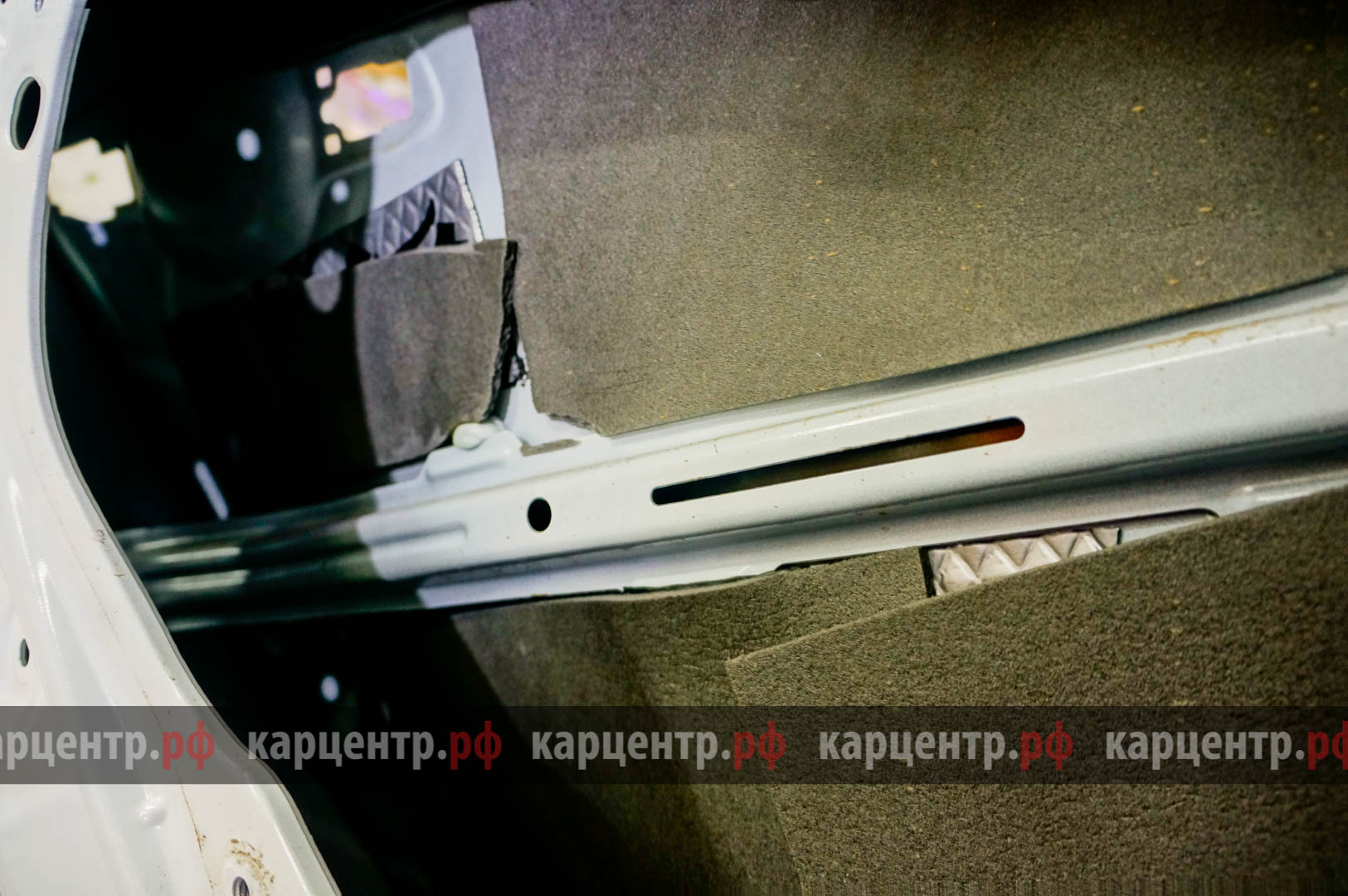

    Виброизоляция передних дверей «под звук», установка акустической линзы, установка мидбаса

    6 фото
  4. 04/10

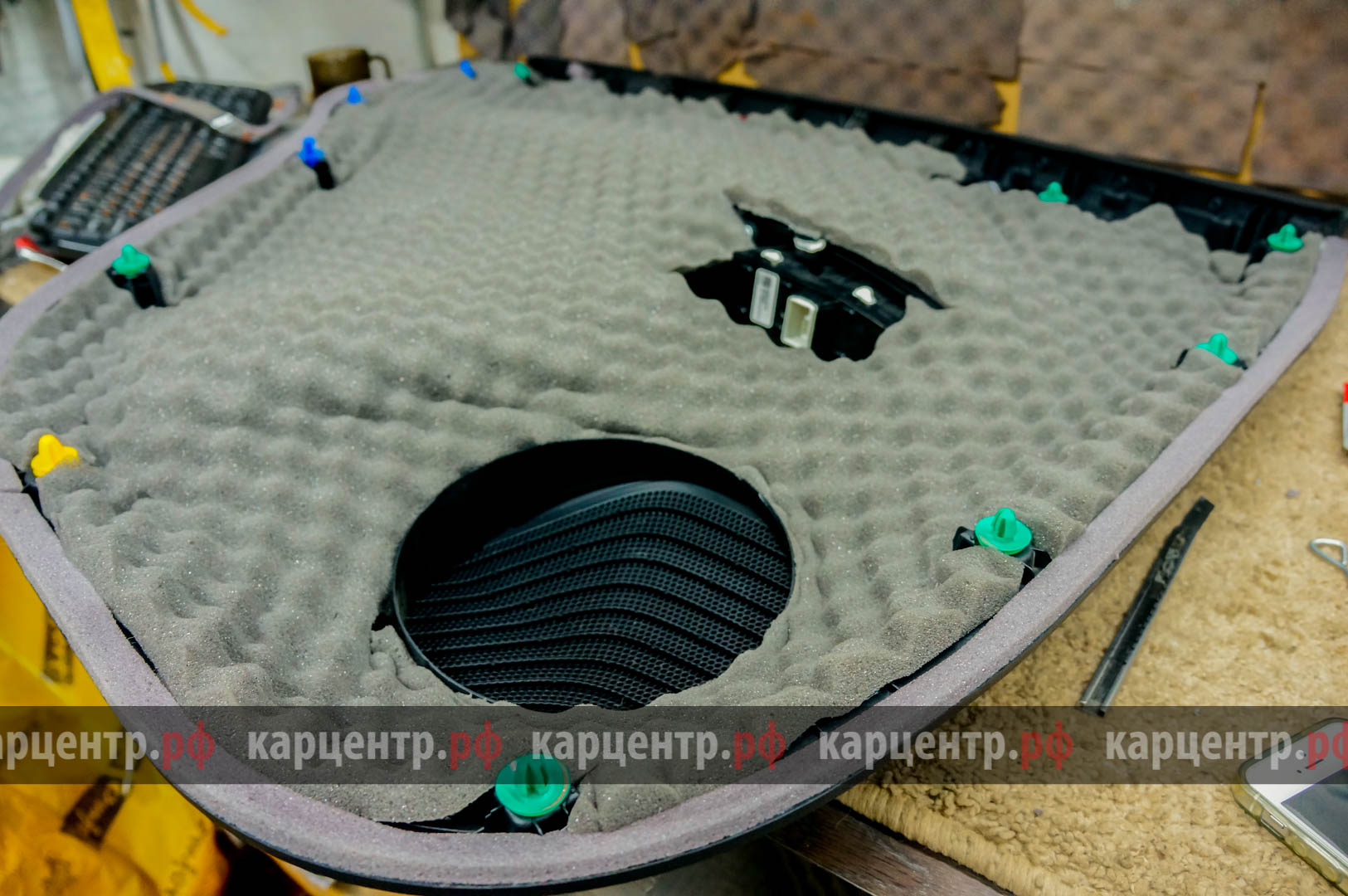

    Шумовиброизоляция дверных карт и пластика салона

    2 фото
  5. 05/10

    Шумоизоляция

    2 фото
  6. 06/10

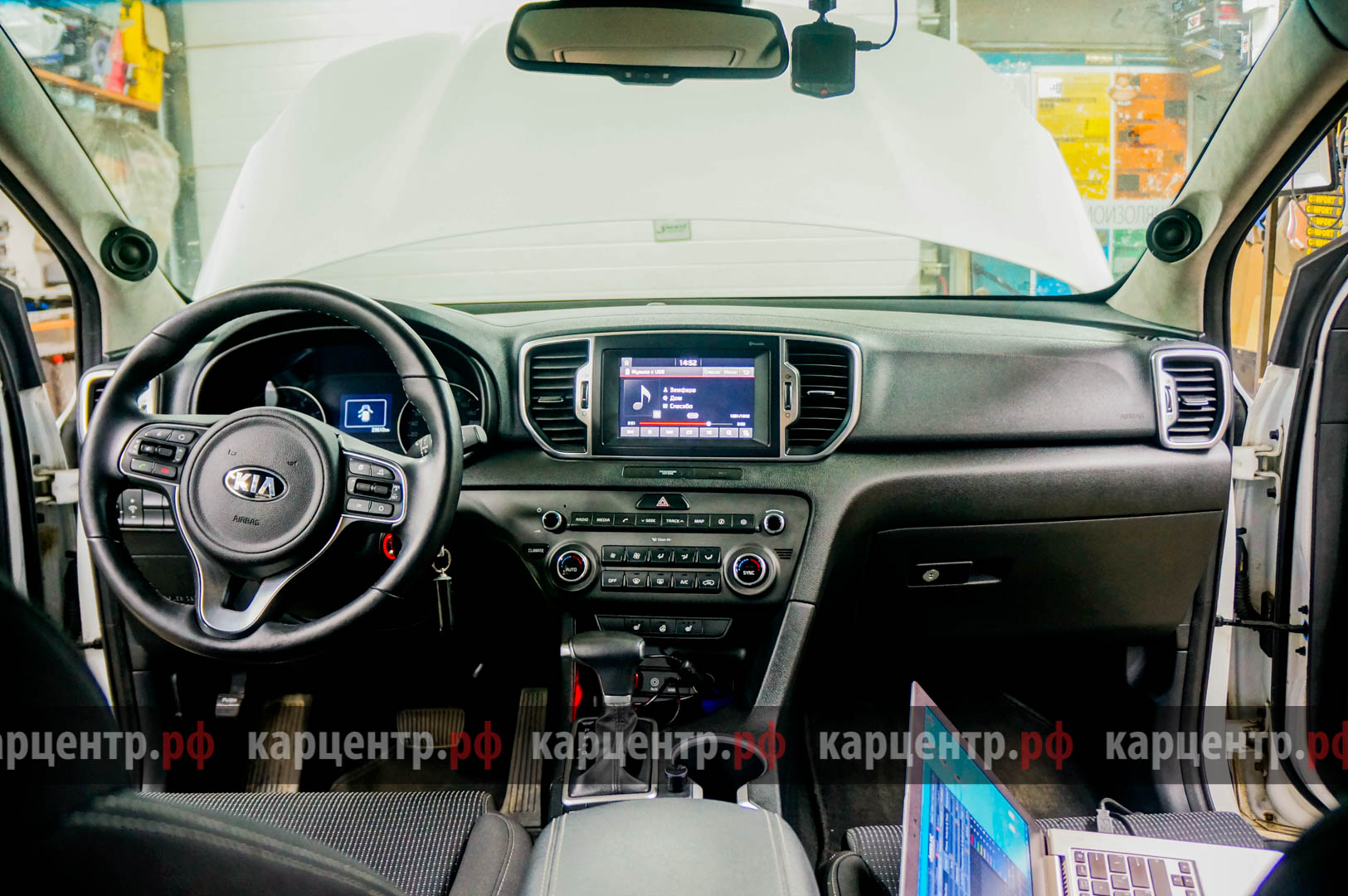

    Изготовление подимов под ВЧ/СЧ в передних стойках

    5 фото
  7. 07/10

    Установка регулятора громкости и главного предохранителя

    2 фото
  8. 08/10

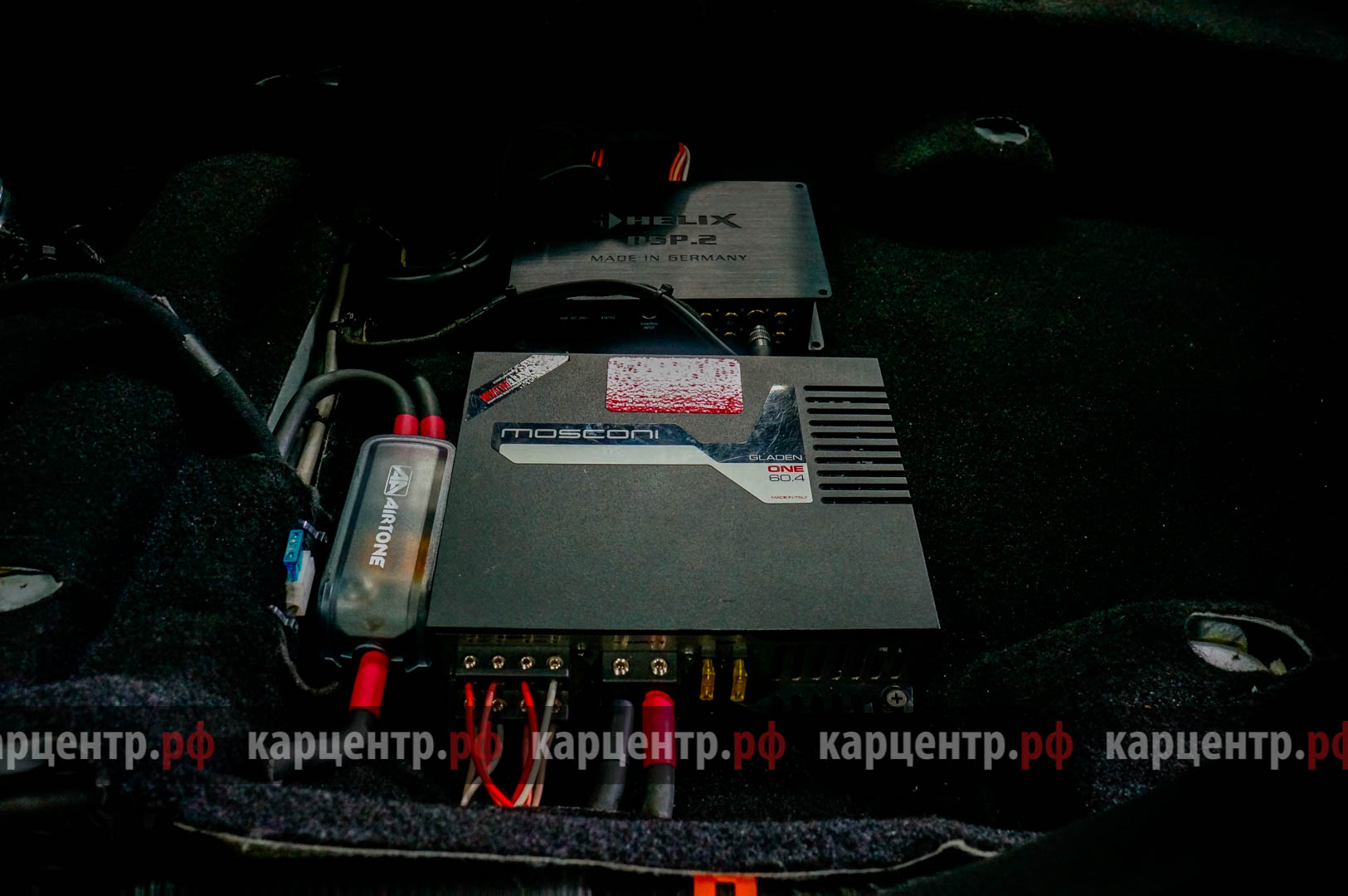

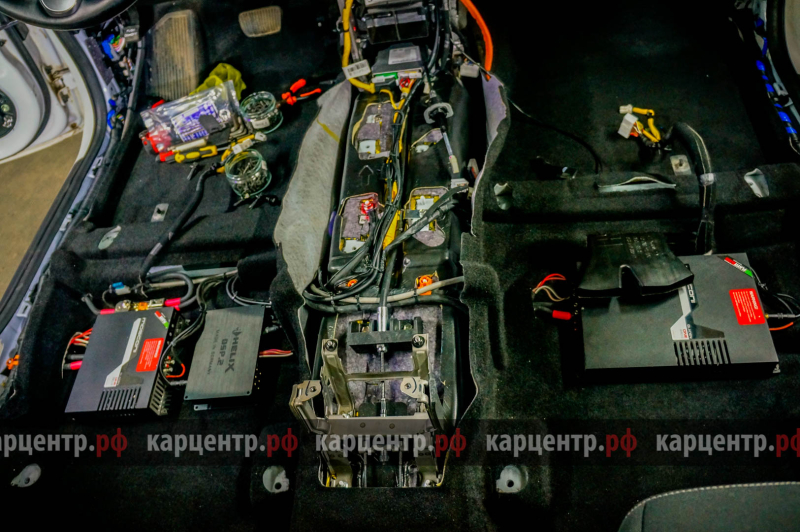

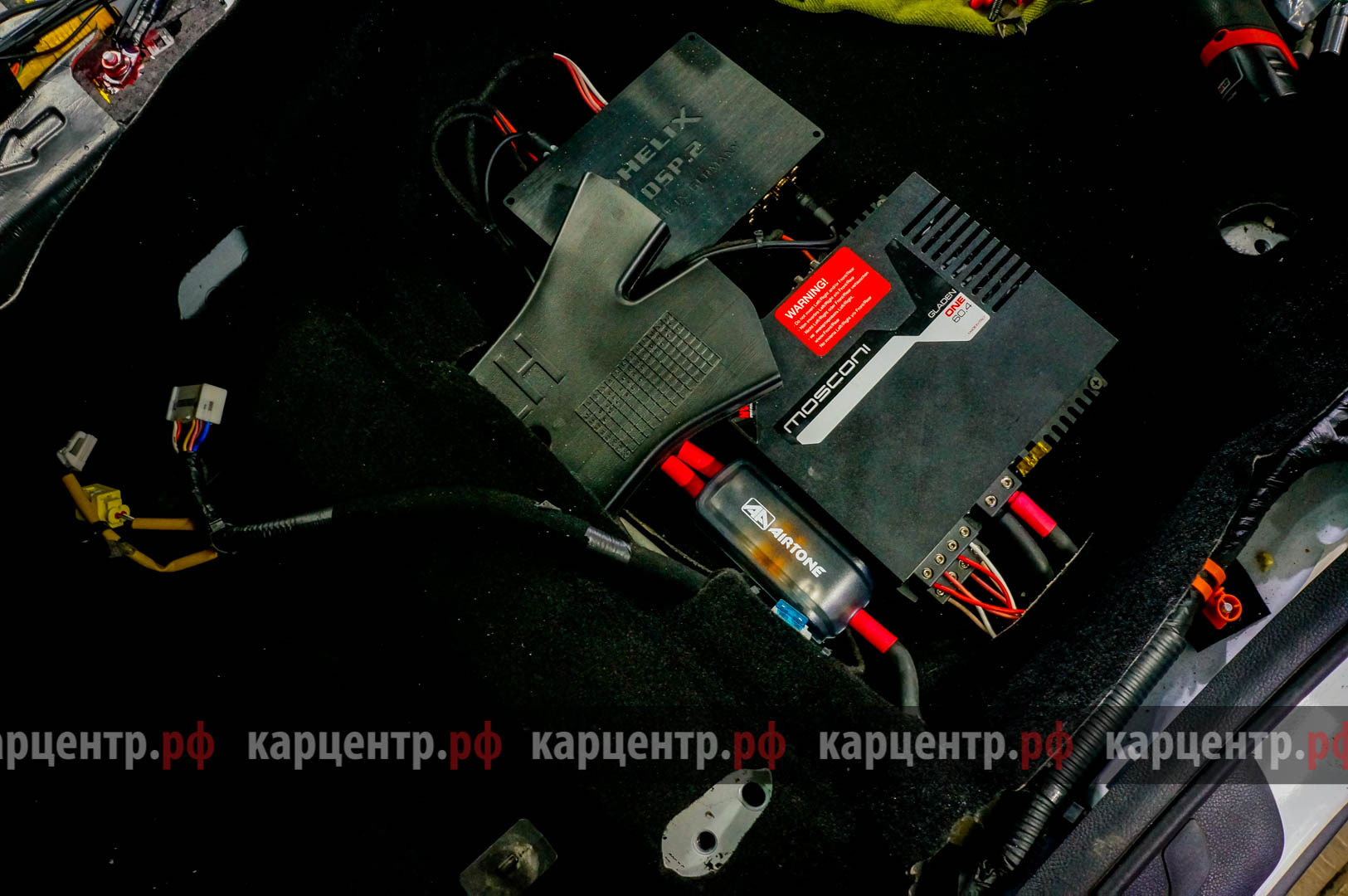

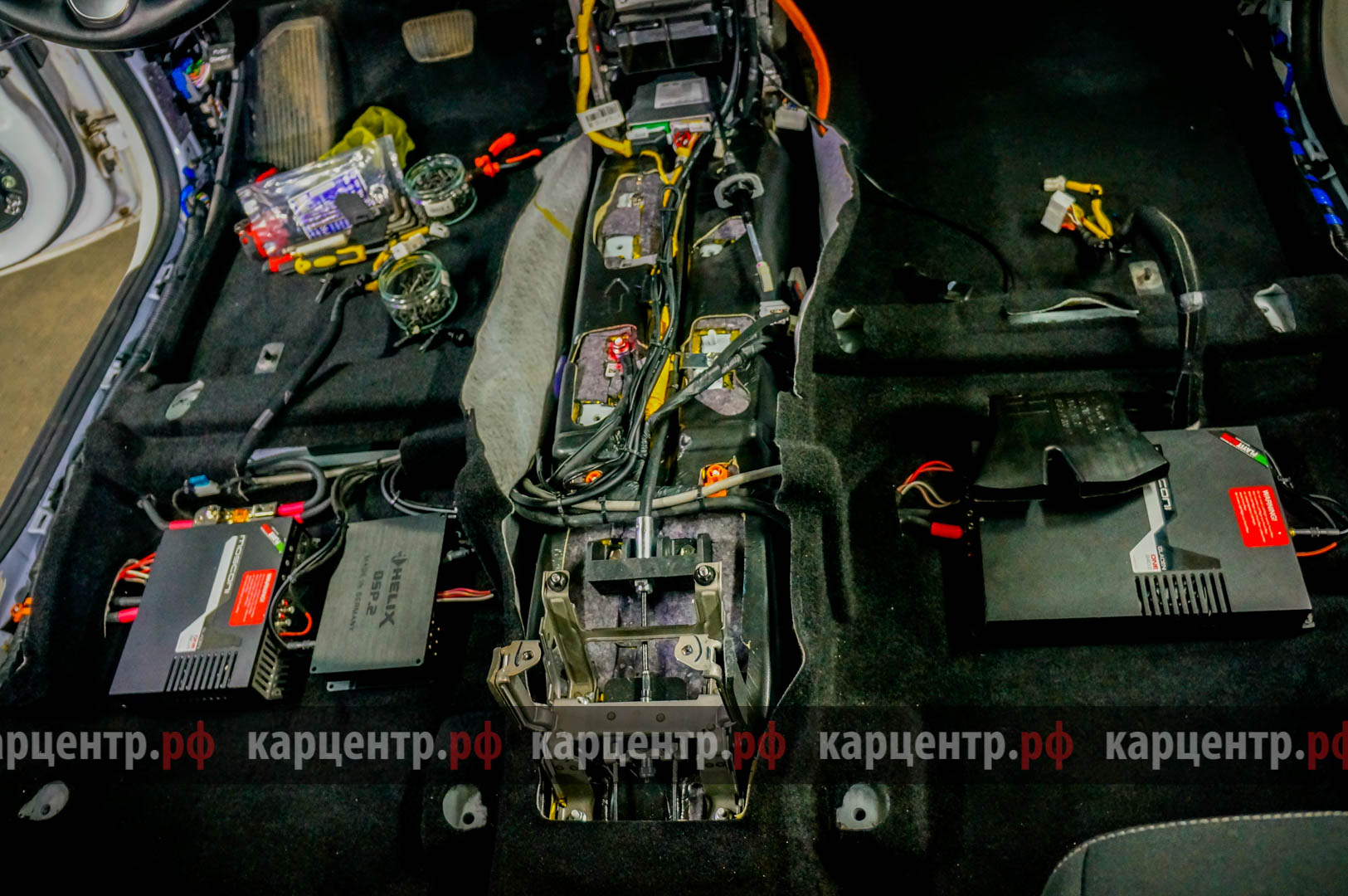

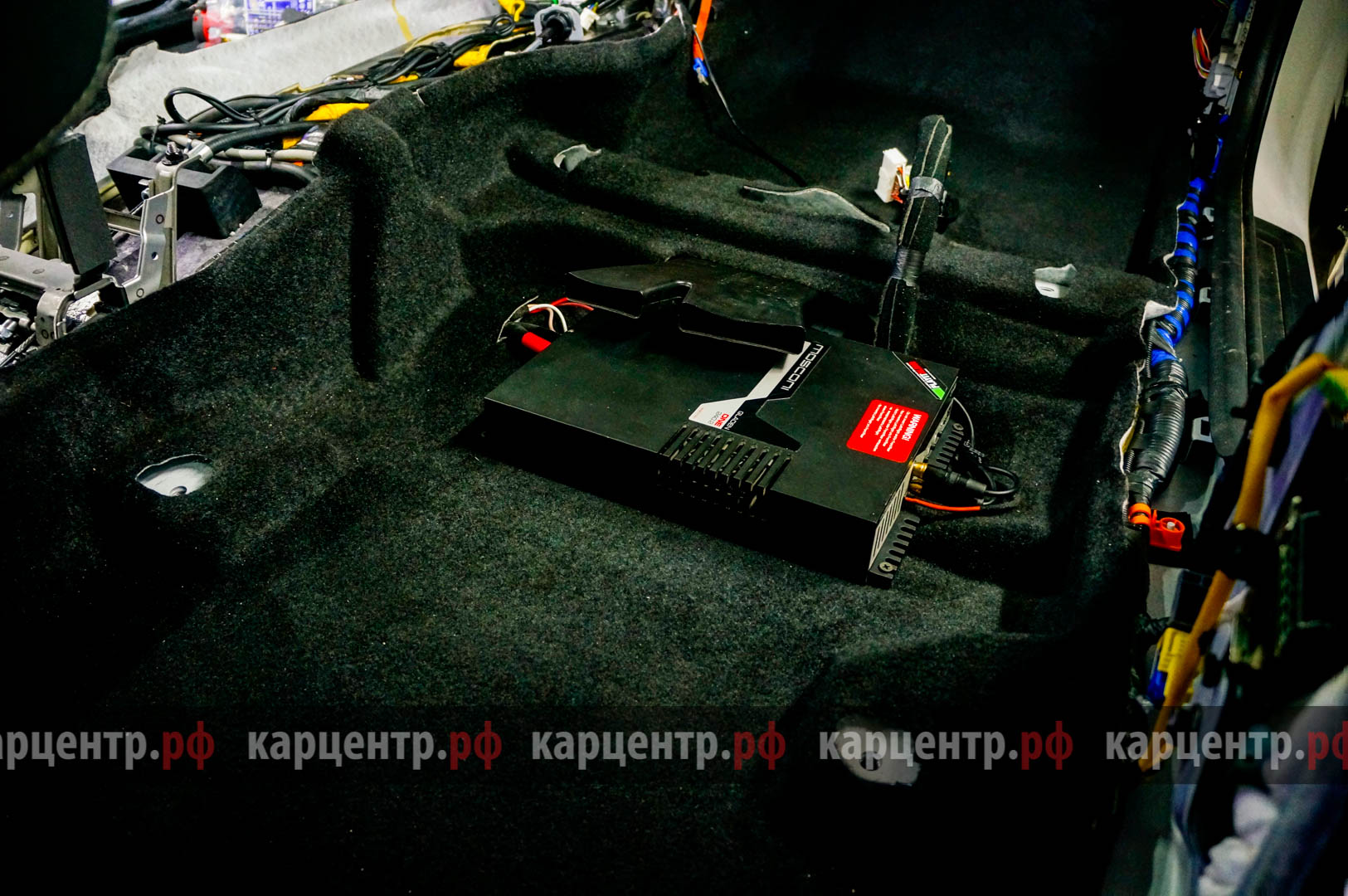

    Установка и подключение процессора и усилителей

    6 фото
  9. 09/10

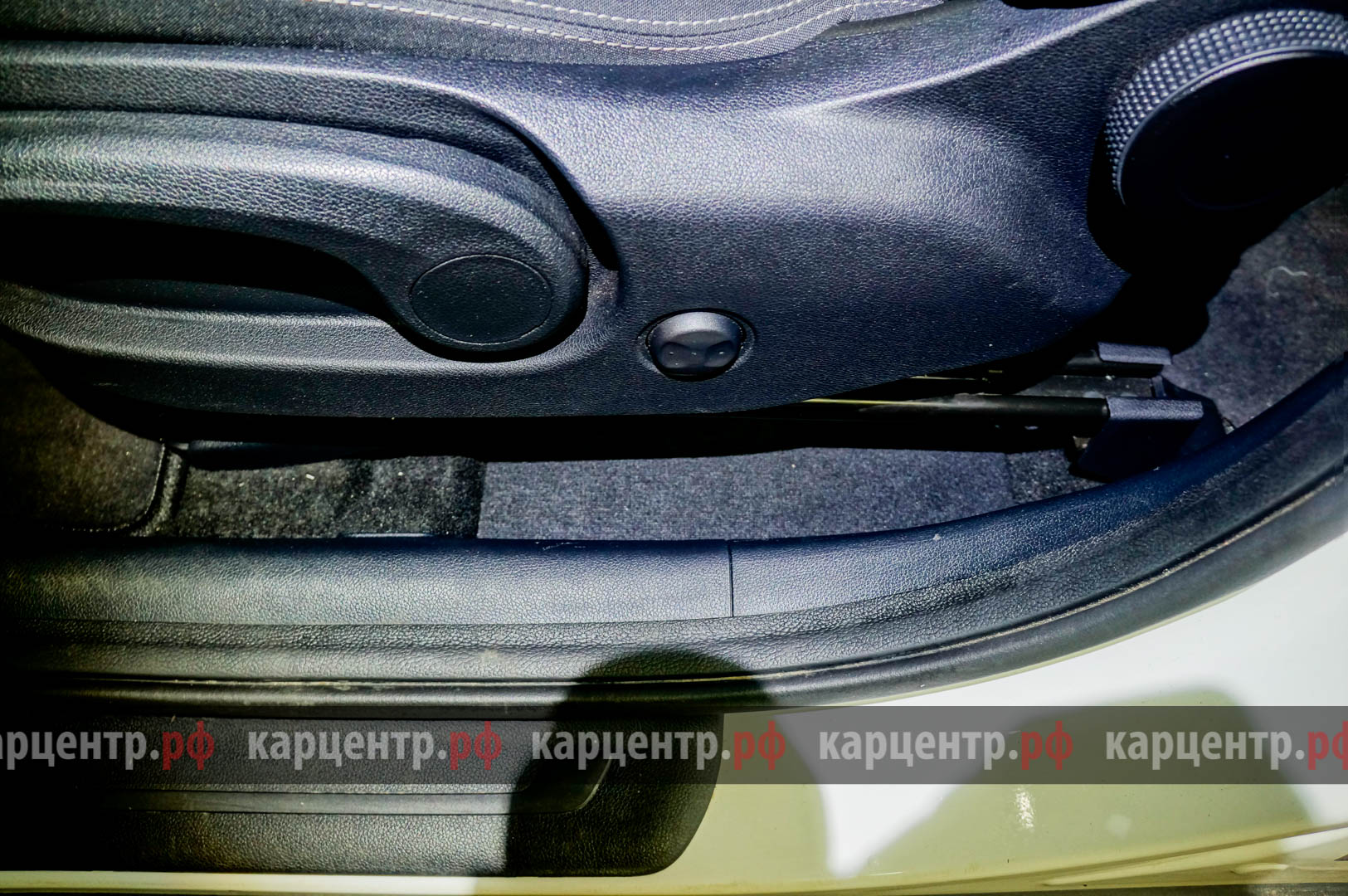

    Изготовление заглушек между порогом с сидением для защиты усилителей

    2 фото
  10. 10/10

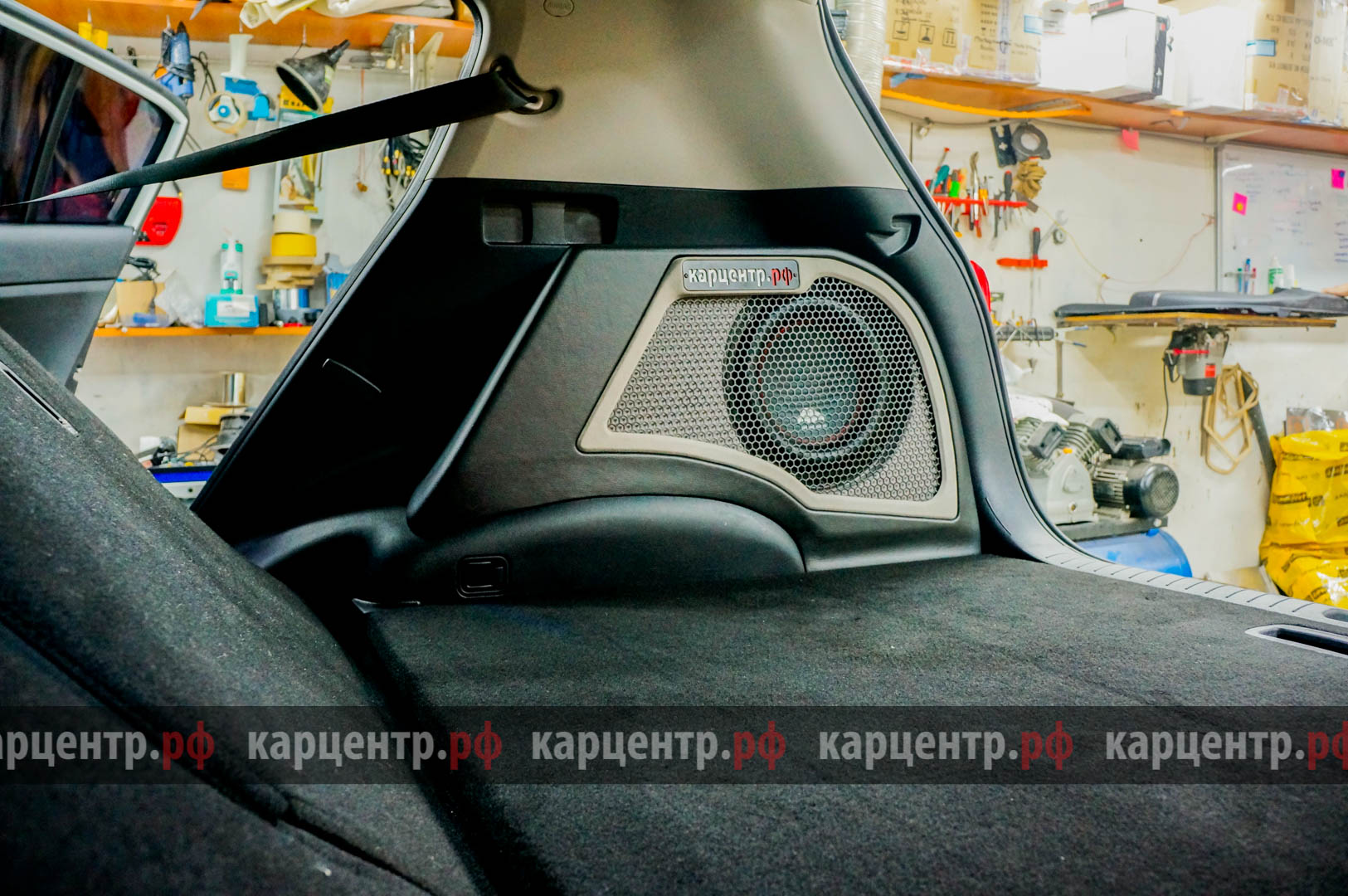

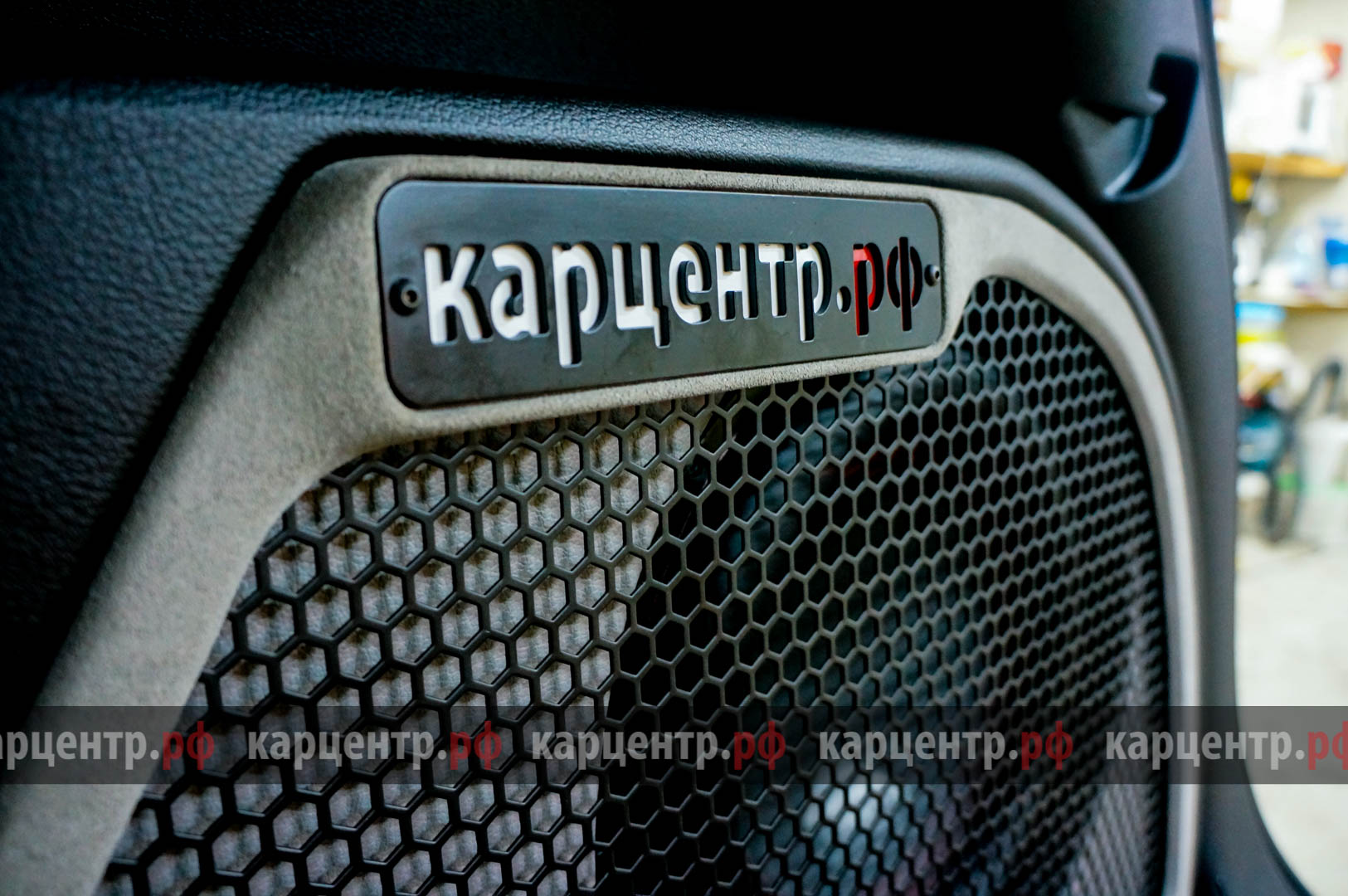

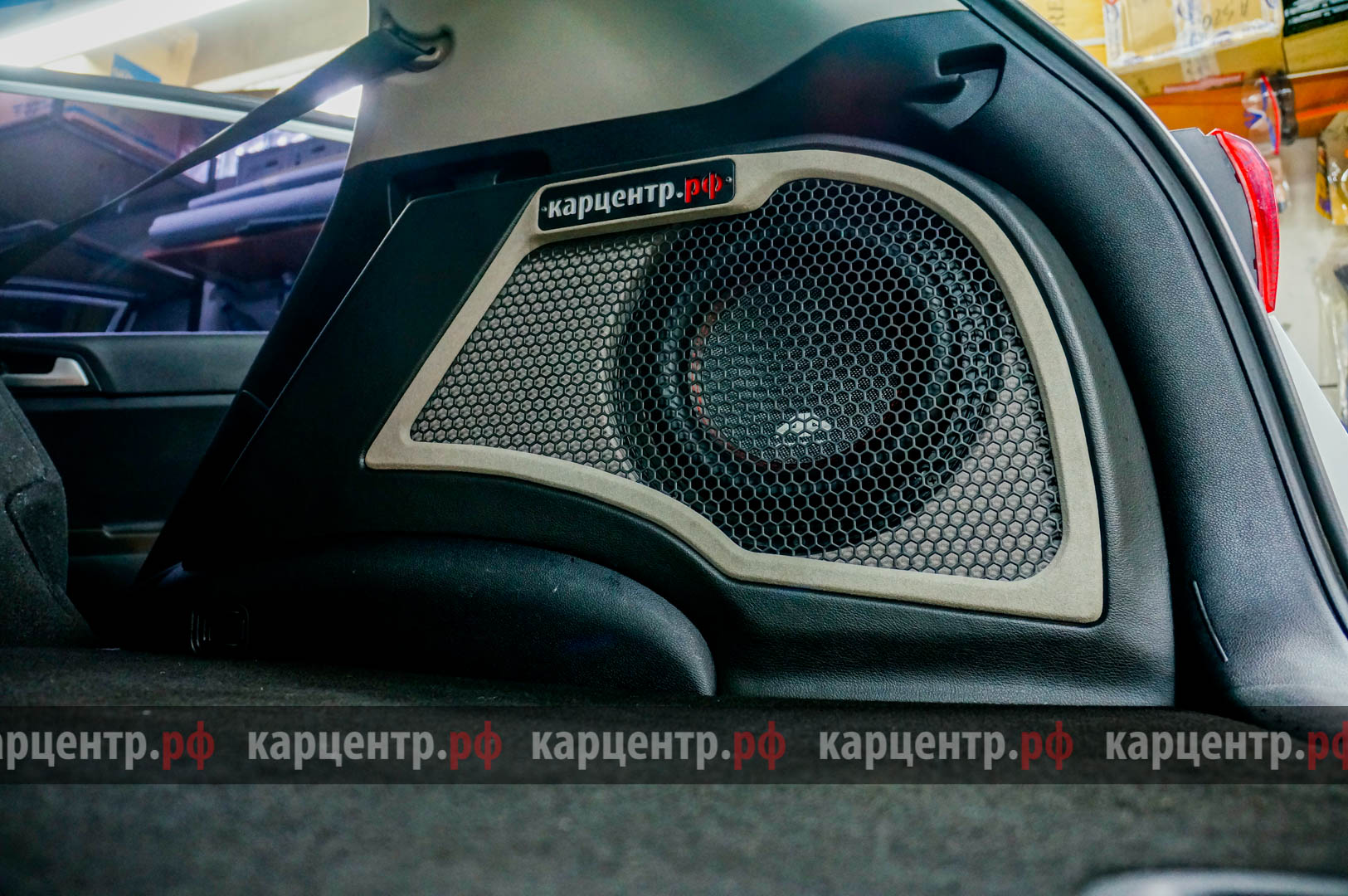

    Изготвление корпуса сабвуфера в заднем крыле

    4 фото
