Mercedes-Benz W212 в студии «Карцентр»

Hi-end стереосистема и шумоизоляция Mercedes Benz W212.

ШумоизоляцияАвтозвук и инсталяцииMercedes
Коротко о работе
  • Mercedes-Benz W212автомобиль
  • 20 днейсрок работы
  • 10 этапов.55 фото в фотоотчёте
Mercedes-Benz W212 · шумоизоляция и автозвук и инсталяции

Выполненные работы.

Состав системы
Полная шумоизоляция автомобиля
Головное устройство
Comand
Процессор Helix DSP PRO
Усилители Helix A4 2 шт
Станция питания Helix XXL Power Station
ВЧ Morel Supremo Piccolo 2
СЧ ScanSpeak 10F
НЧ Morel Elate MW6
Сабвуфер Morel Ultimo SC124
Что сделали
  1. Подготовка автомобиля под соревнования в класс «Мастер»
  2. Полная шумоизоляция автомобиля

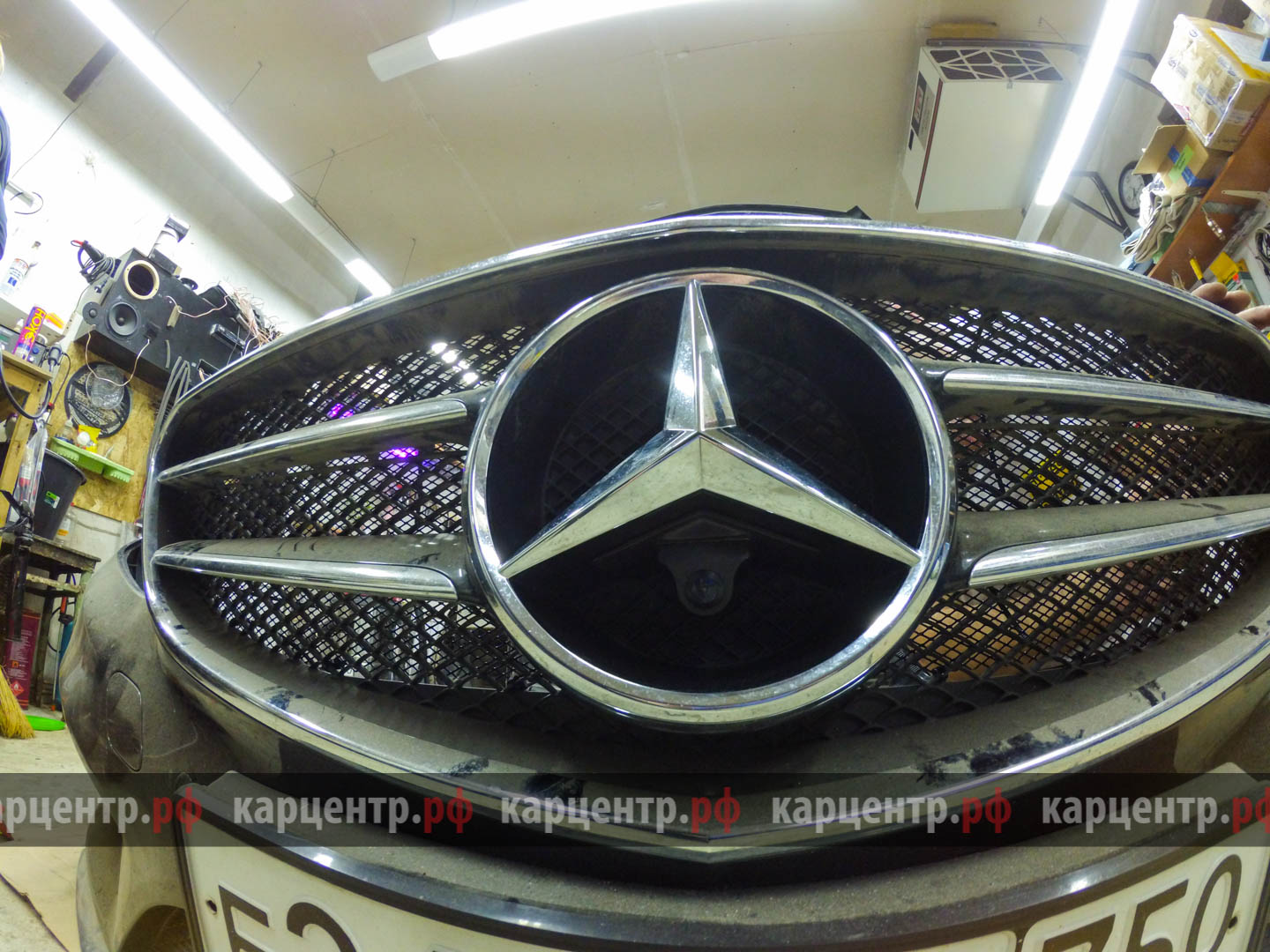

  3. Установка защитной сетки в передний бампер
  4. Установка камер переднего и заднего вида
  5. Установка НЧ динамиков с изготовлением закрытых корпусов в передних дверях

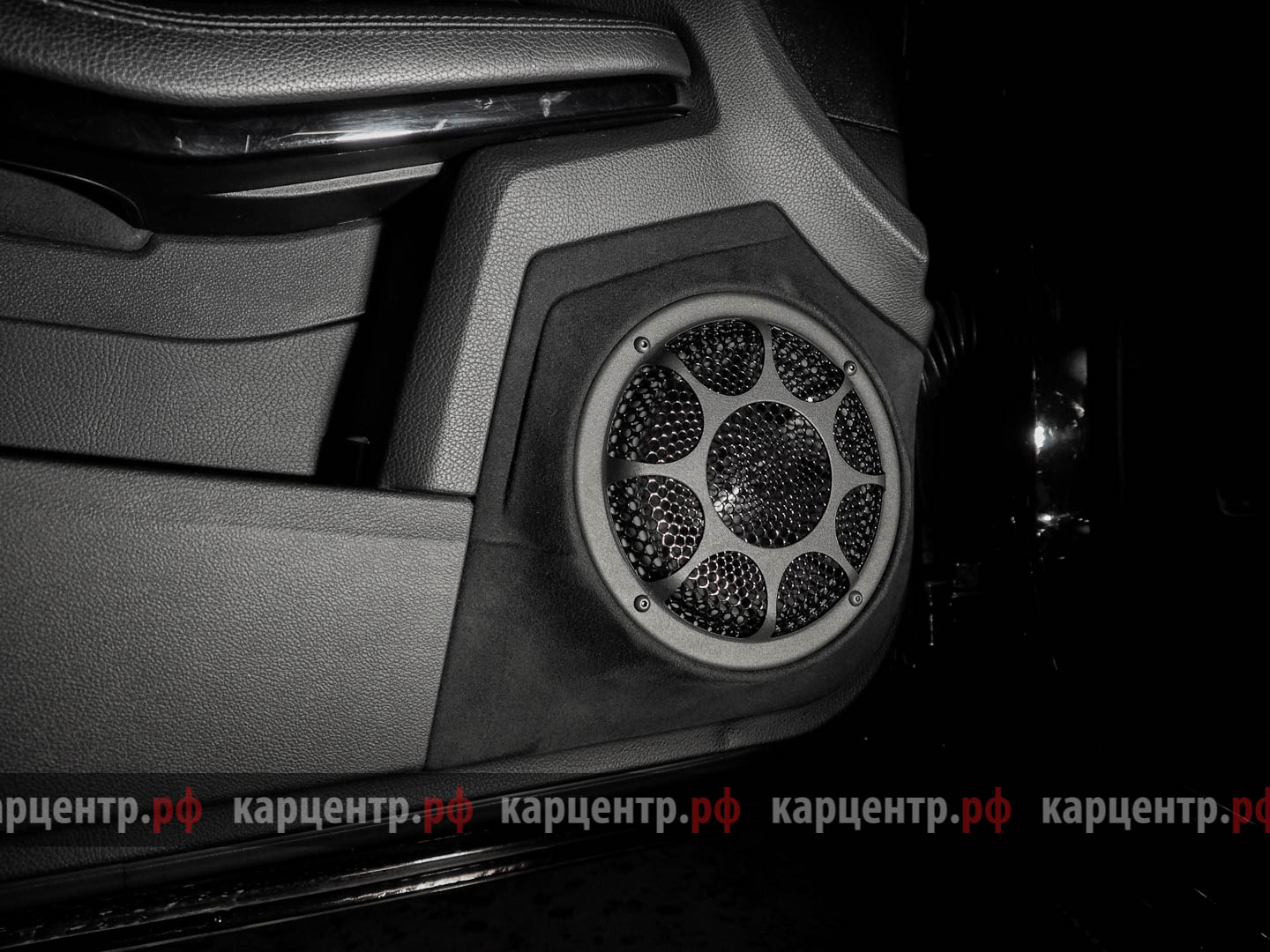

  6. Изготовление декоративных накладок в обшивках передних дверей

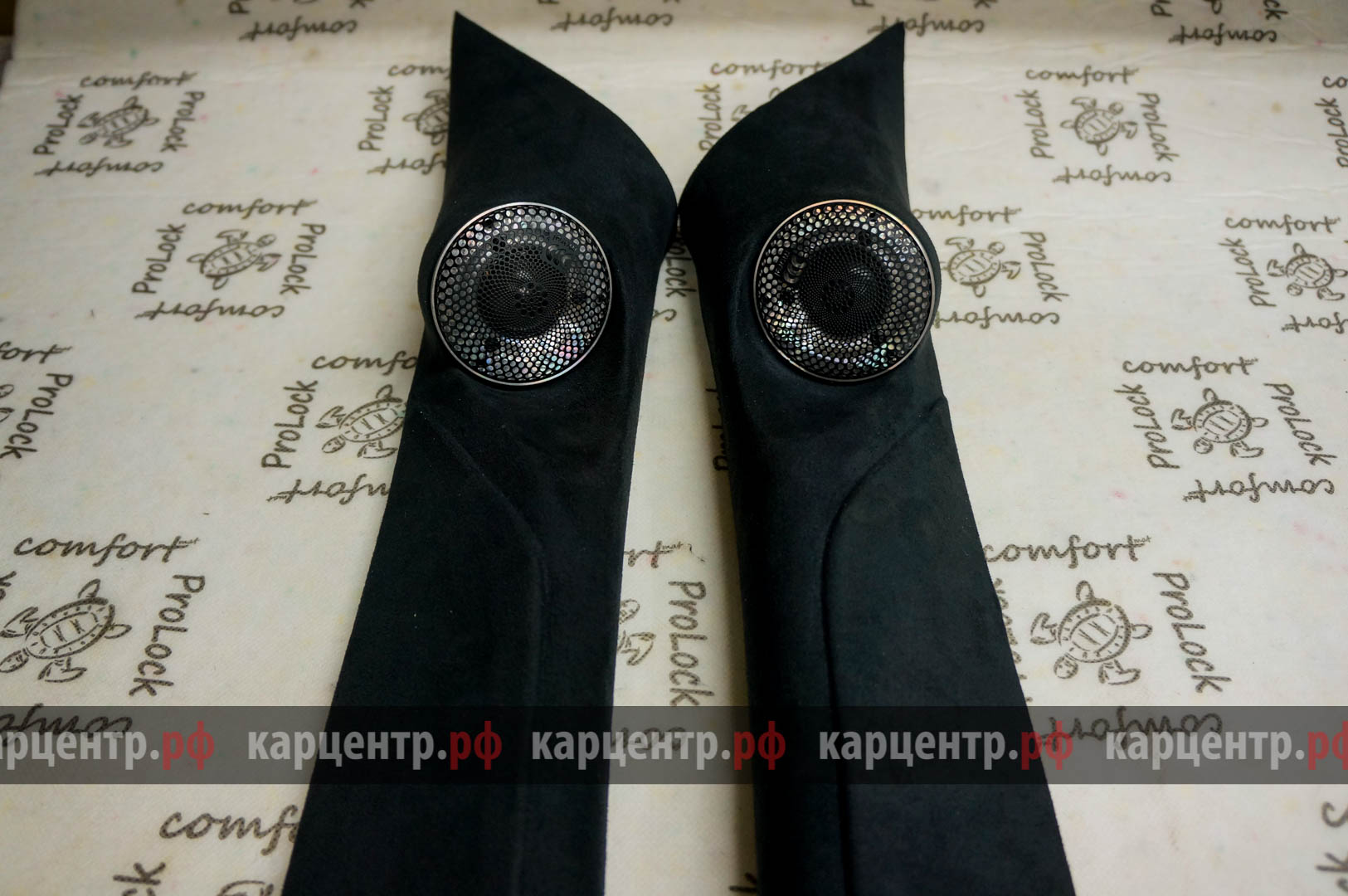

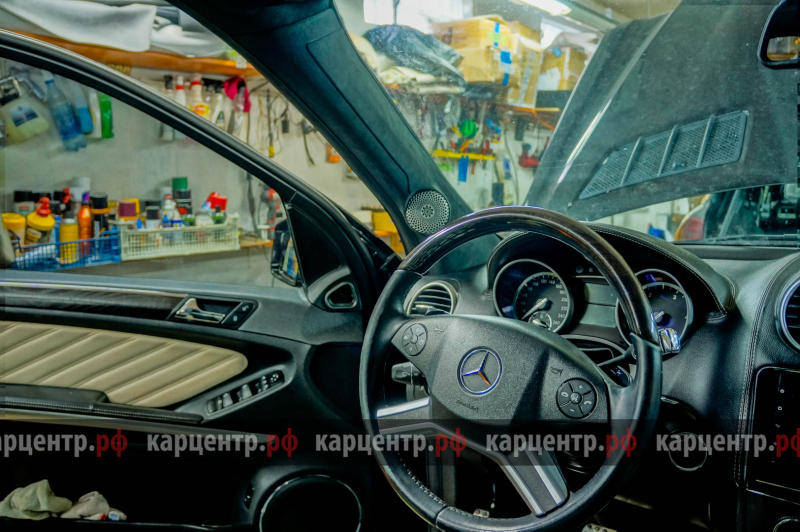

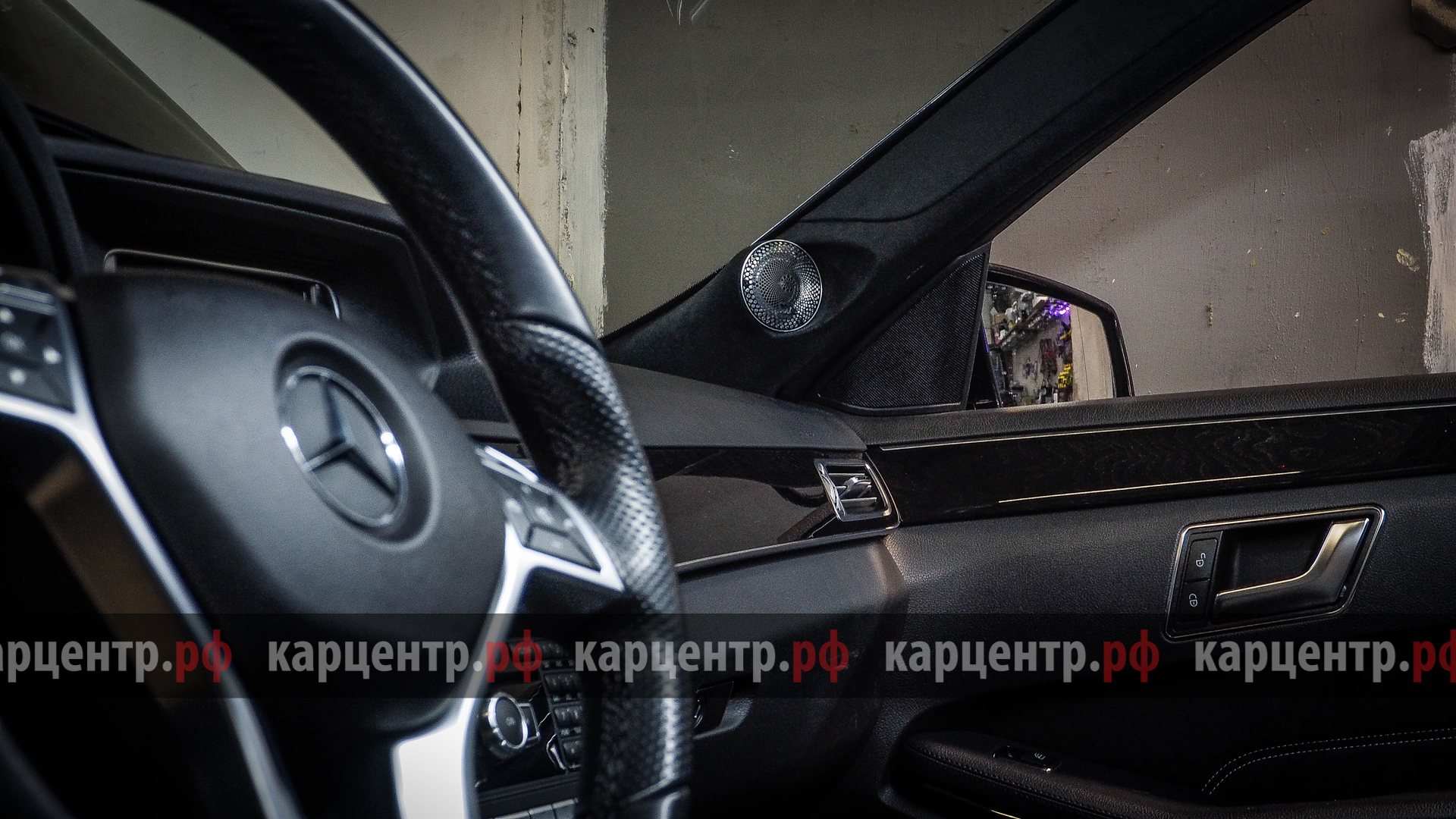

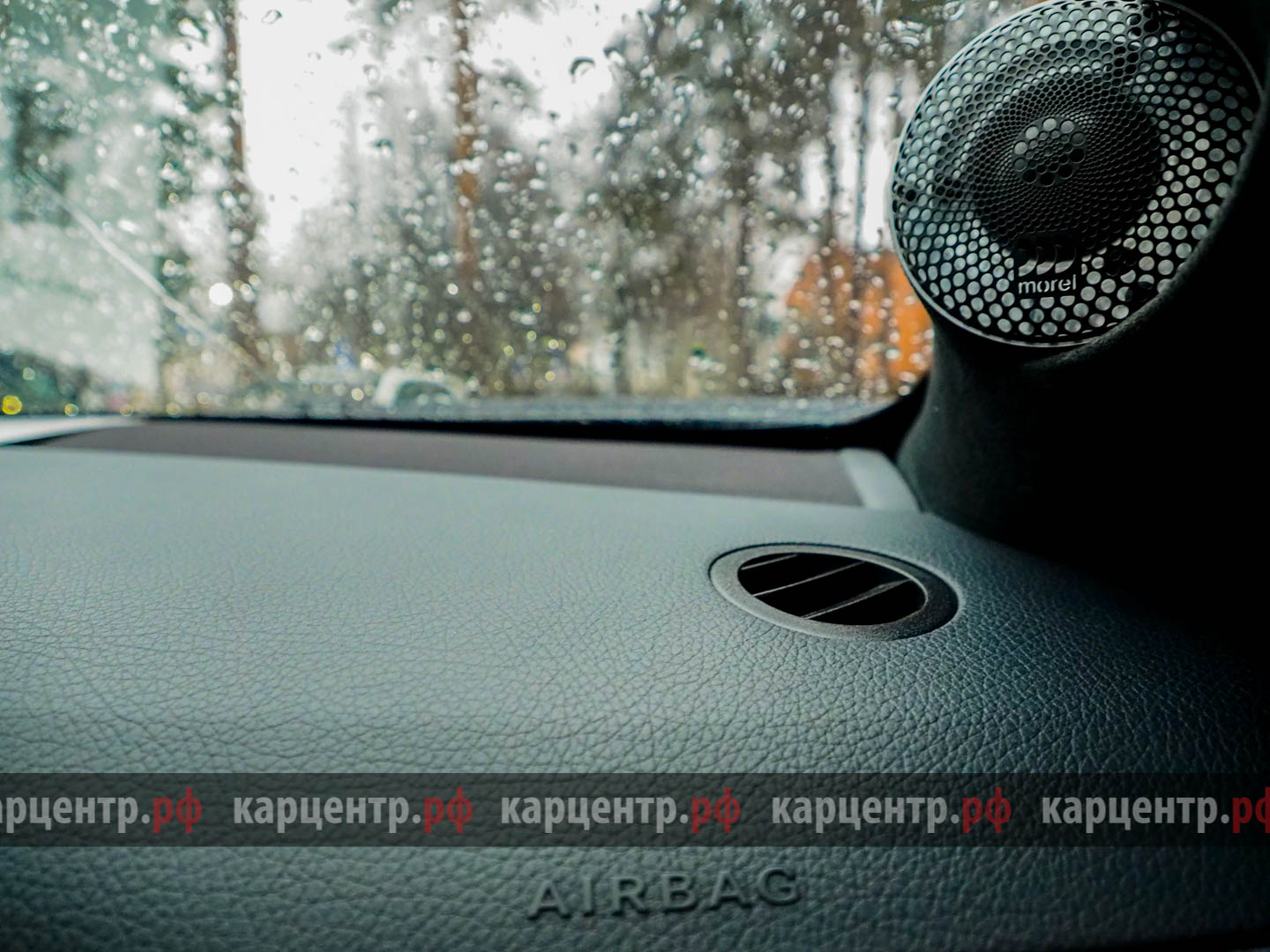

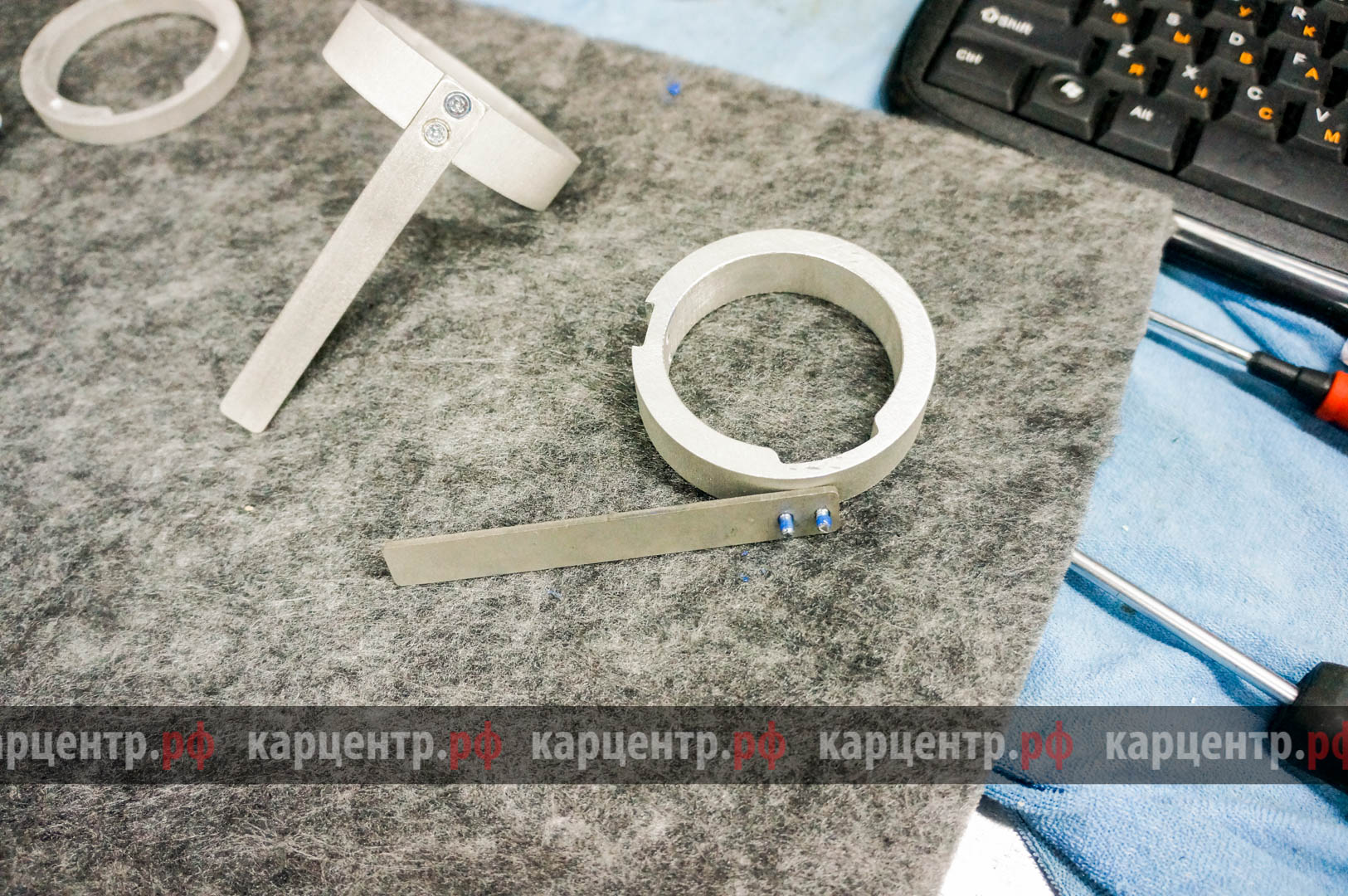

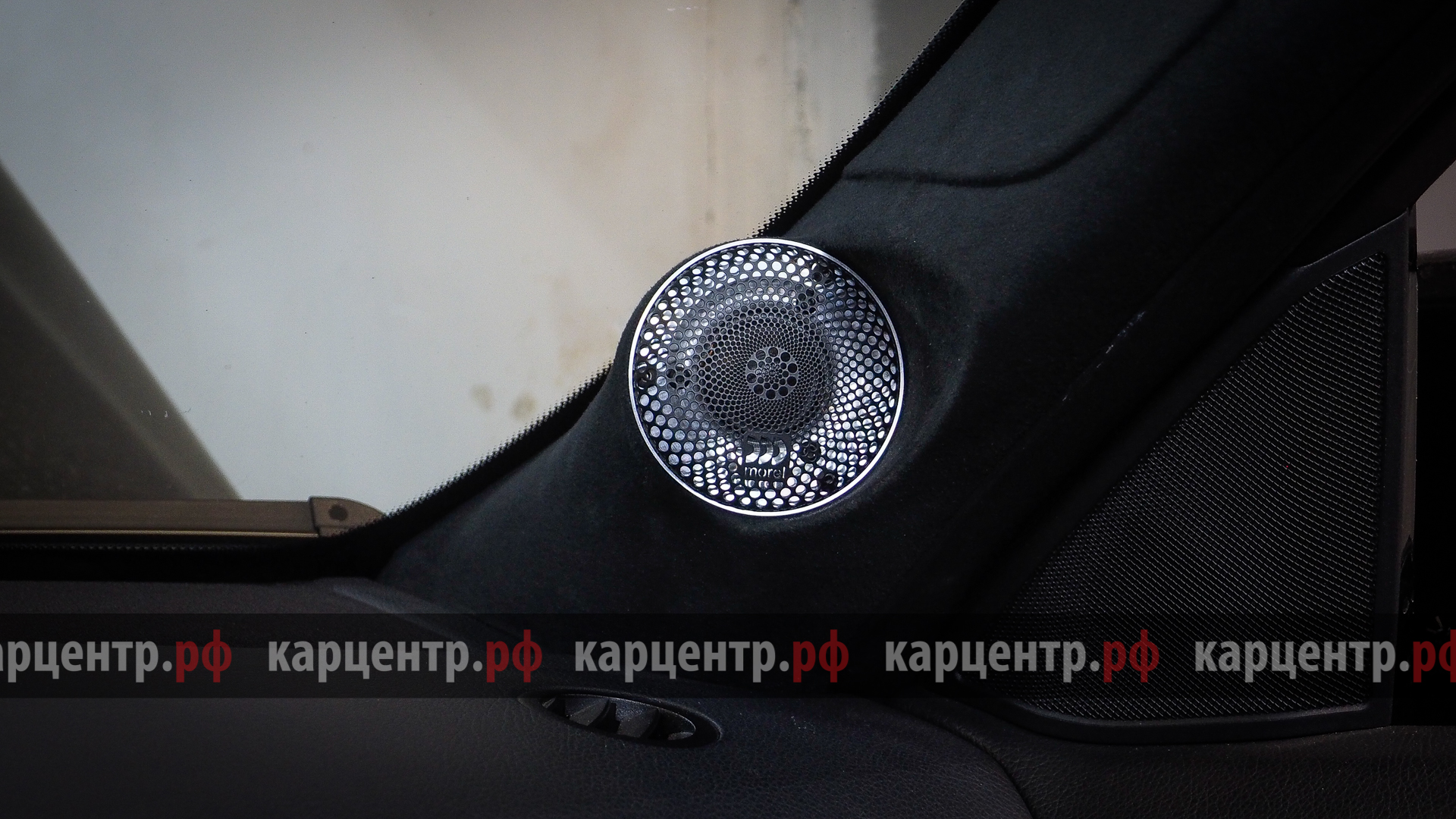

  7. Изготовление подиумов под ВЧ в передних стойках

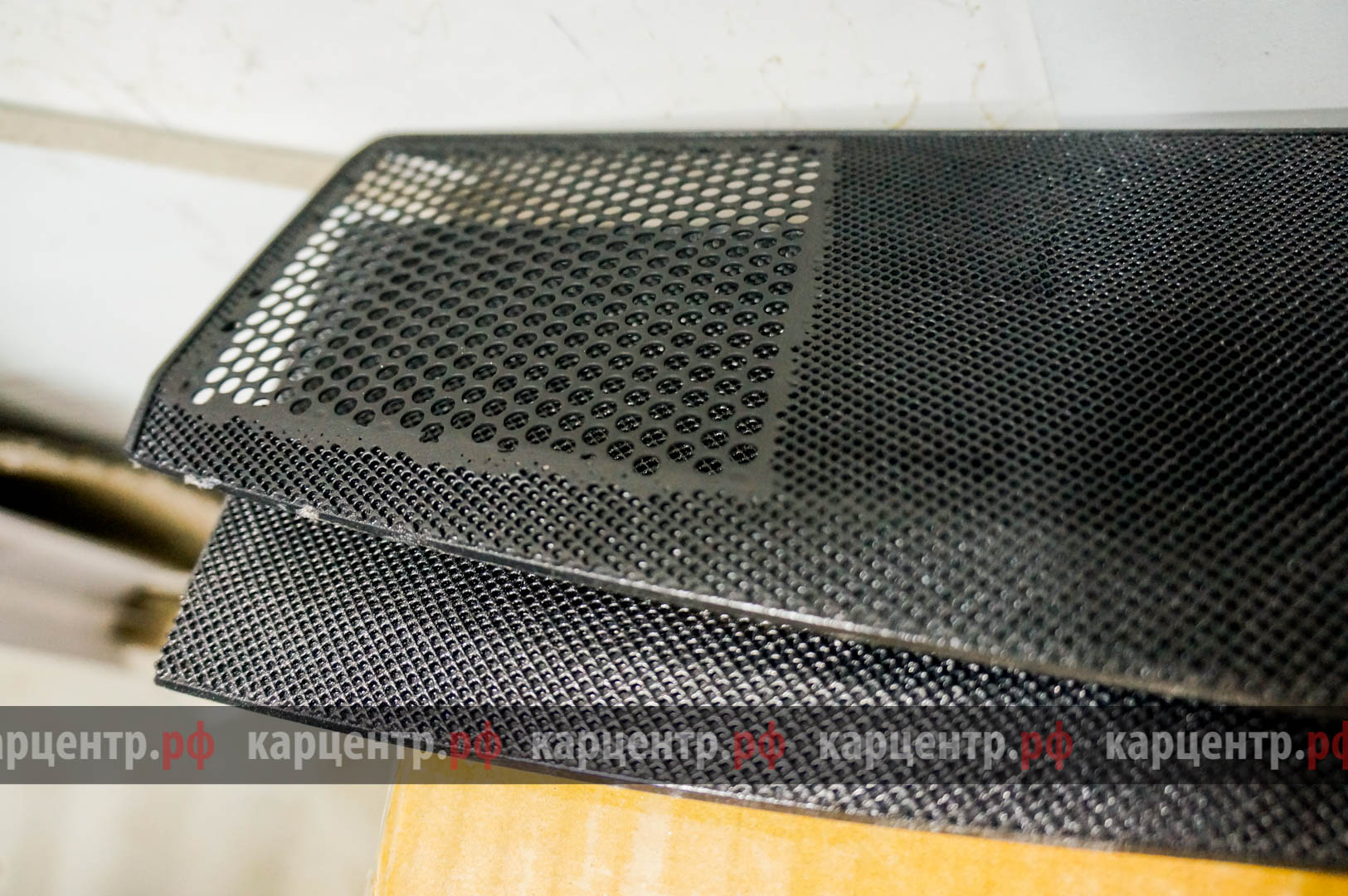

  8. Установка СЧ в торпедо с изготовлением декоративных сеток

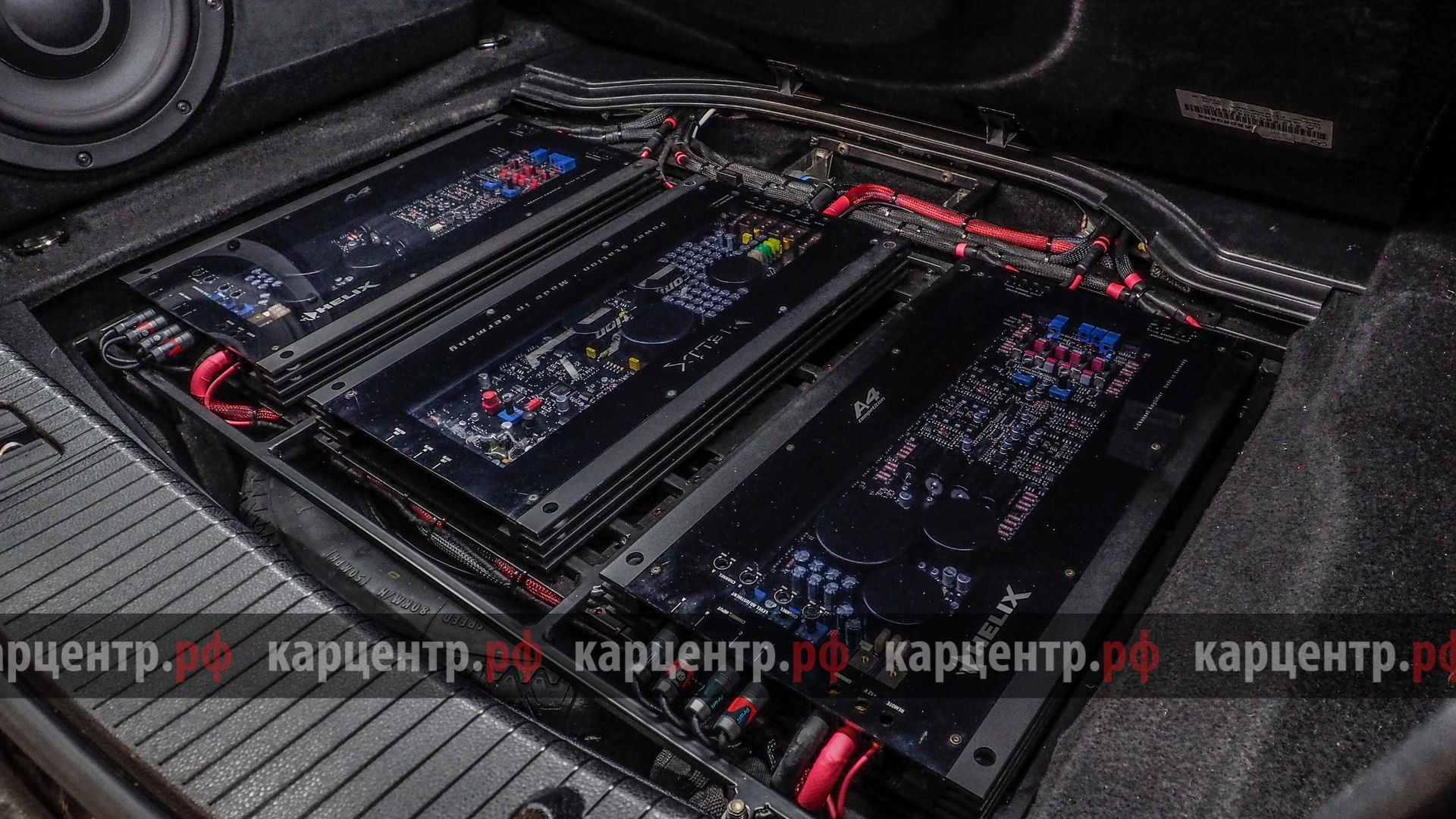

  9. Изготовление сварной пространственной рамы для усилителей, процессора, станции питания
  10. Установка и подключение оборудования на сварной пространственной раме

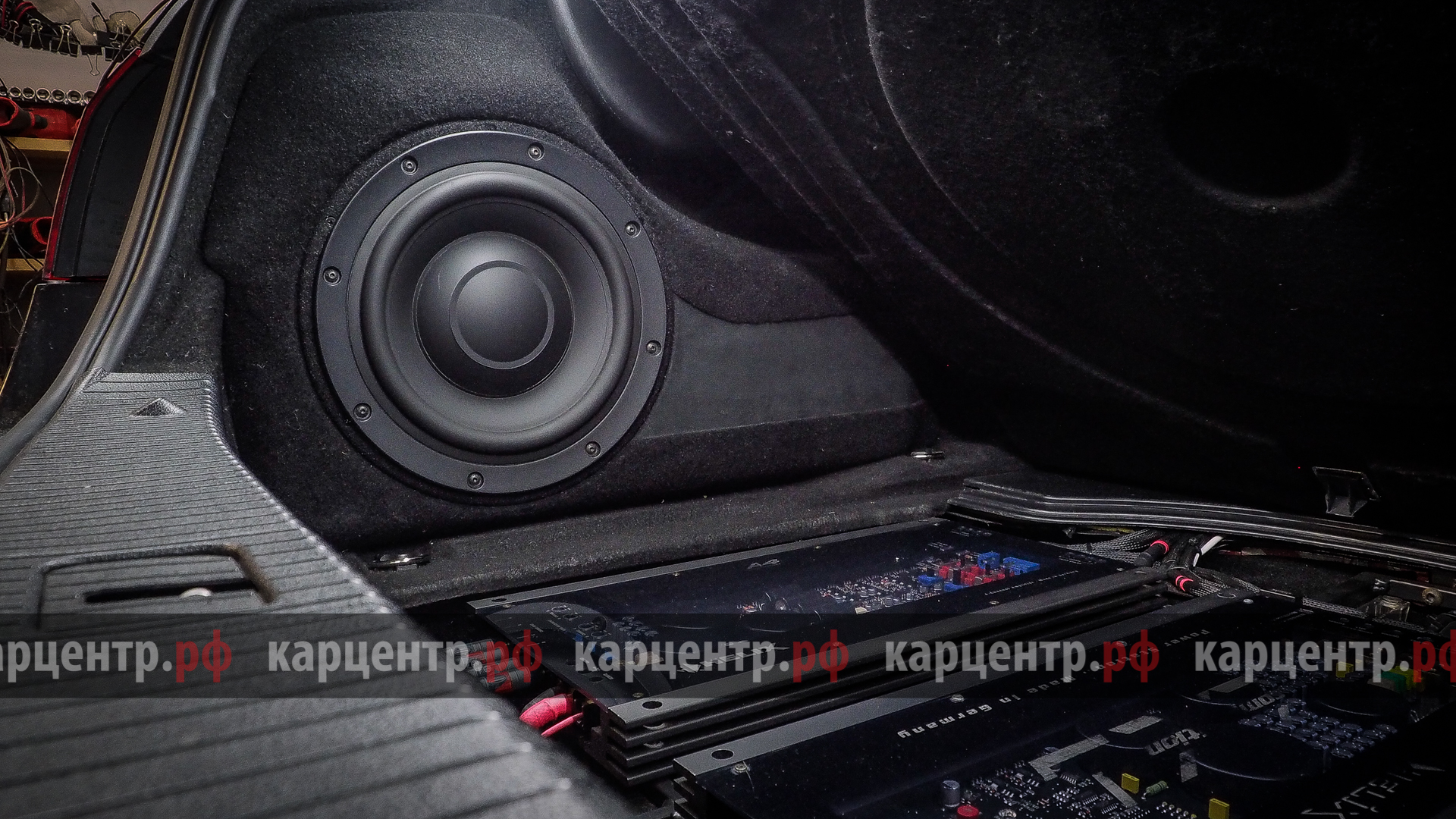

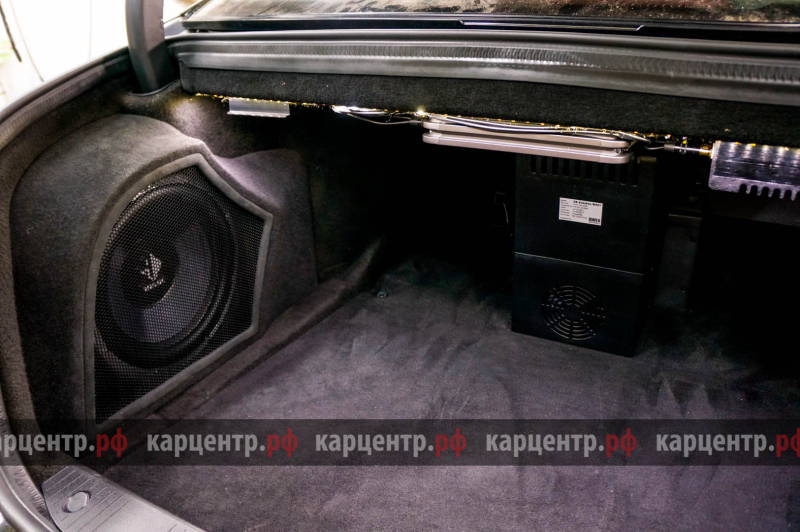

  11. Изготовление корпуса сабвуфера «стелс» в заднем крыле
  12. Подключение процессора к штатному головному устройству
  13. Настройка установленной системы

Шумоизоляция по этапам и материалам.

Как мы делаем шумоизоляцию — подробно, по шагам

  • Пол

    4 слоя
    • 1-й слойвибродемпфер Comfort Gold L3 Limited Edition
    • 2-й слойшумопоглотитель Comfort Lock 4
    • 3-й слойшумопоглотитель Comfort ProLock
    • 4-й слойшумопоглотитель Comfort Felton на задние крылья
  • Крыша

    2 слоя
    • 1-й слойвибродемпфер Comfort Gold L2 Limited Edition
    • 2-й слойшумопоглотитель Comfort Soft Wave
  • Двери

    4 слоя

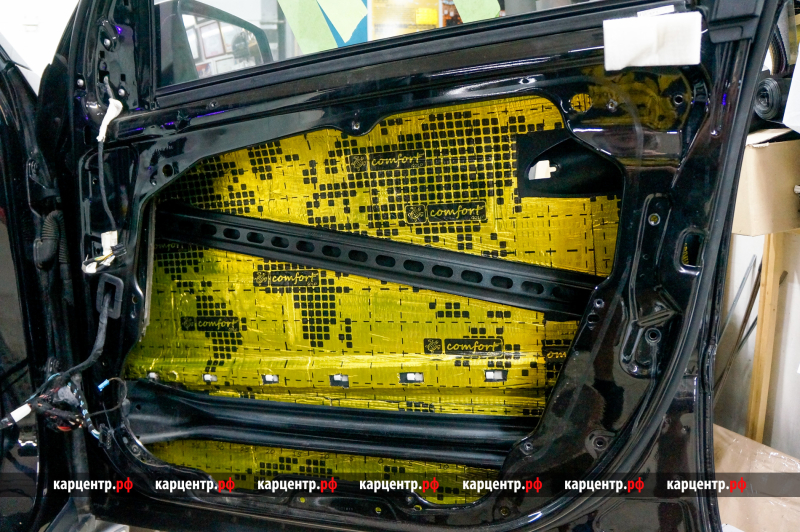

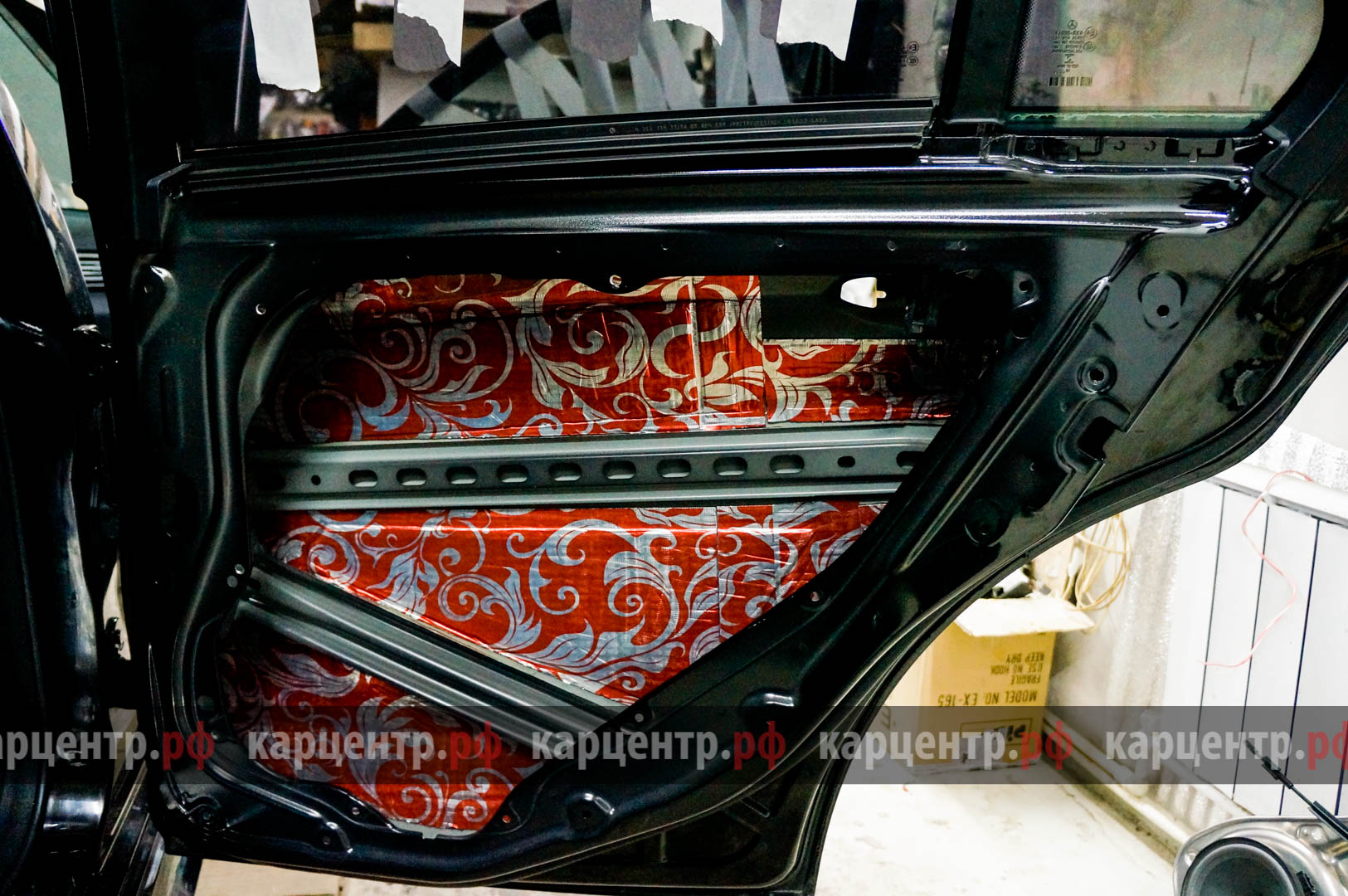

    • внутреннюю частьвибродемпфер Comfort Gold L2 Limited Edition
    • внешнюю частьвибродемпфер Comfort Gold L2 Limited Edition

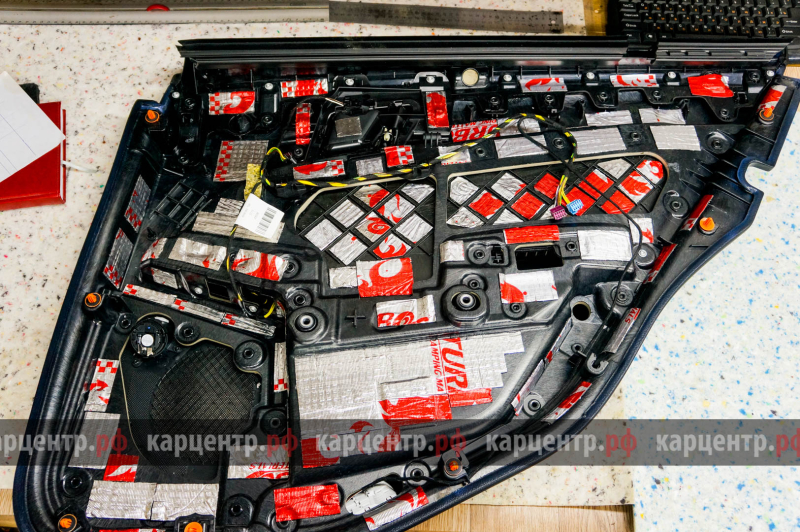

    • обшивка двери, 1-й слойвибродемпфер Turbo M2
    • обшивка двери, 2-й слойшумопоглотитель Comfort Soft Wave
    • все стыки пластика обрабатываем антискрипом Comfort Bitosoft

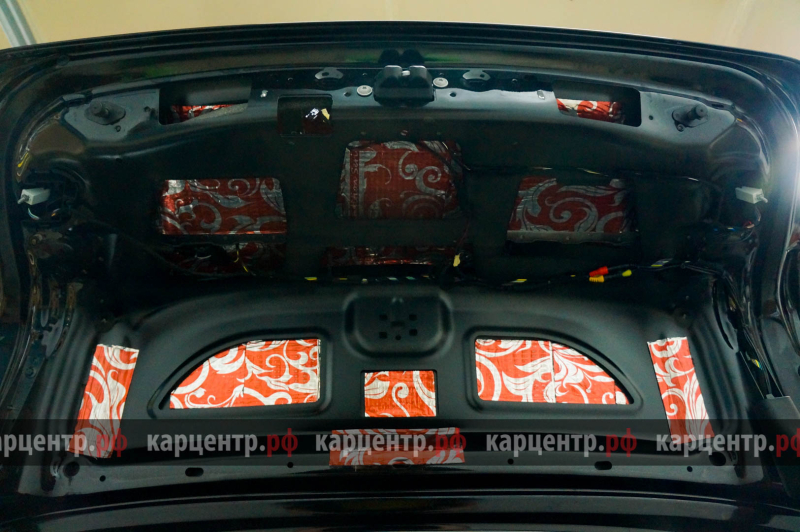

  • Крышка багажника

    1 слой
    • вибродемпфер Comfort Gold L3 Limited Edition
  • Салонный пластик

    2 слоя
    • 1-й слойвибродемпфер Turbo M2
    • 2-й слойшумопоглотитель Comfort Soft Wave
    • Все стыки пластика обрабатываются антискрипом Comfort Bitosoft
10 этапов · 55 фото

Фотогалерея.

  1. 01/10

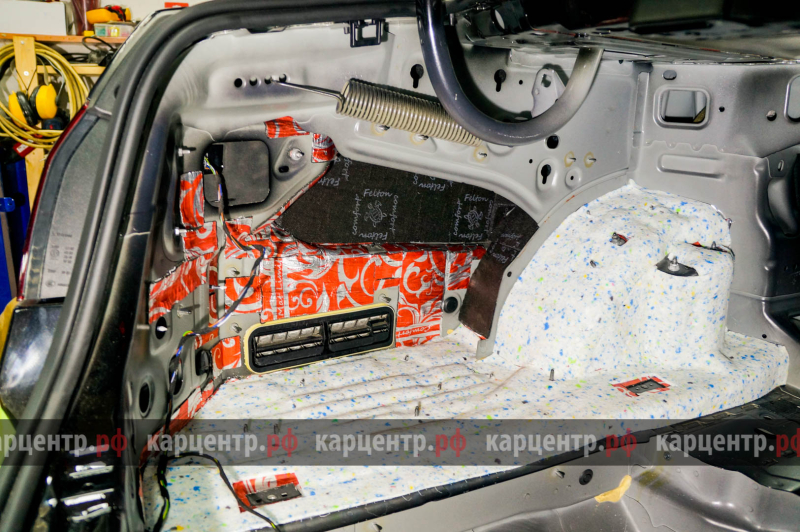

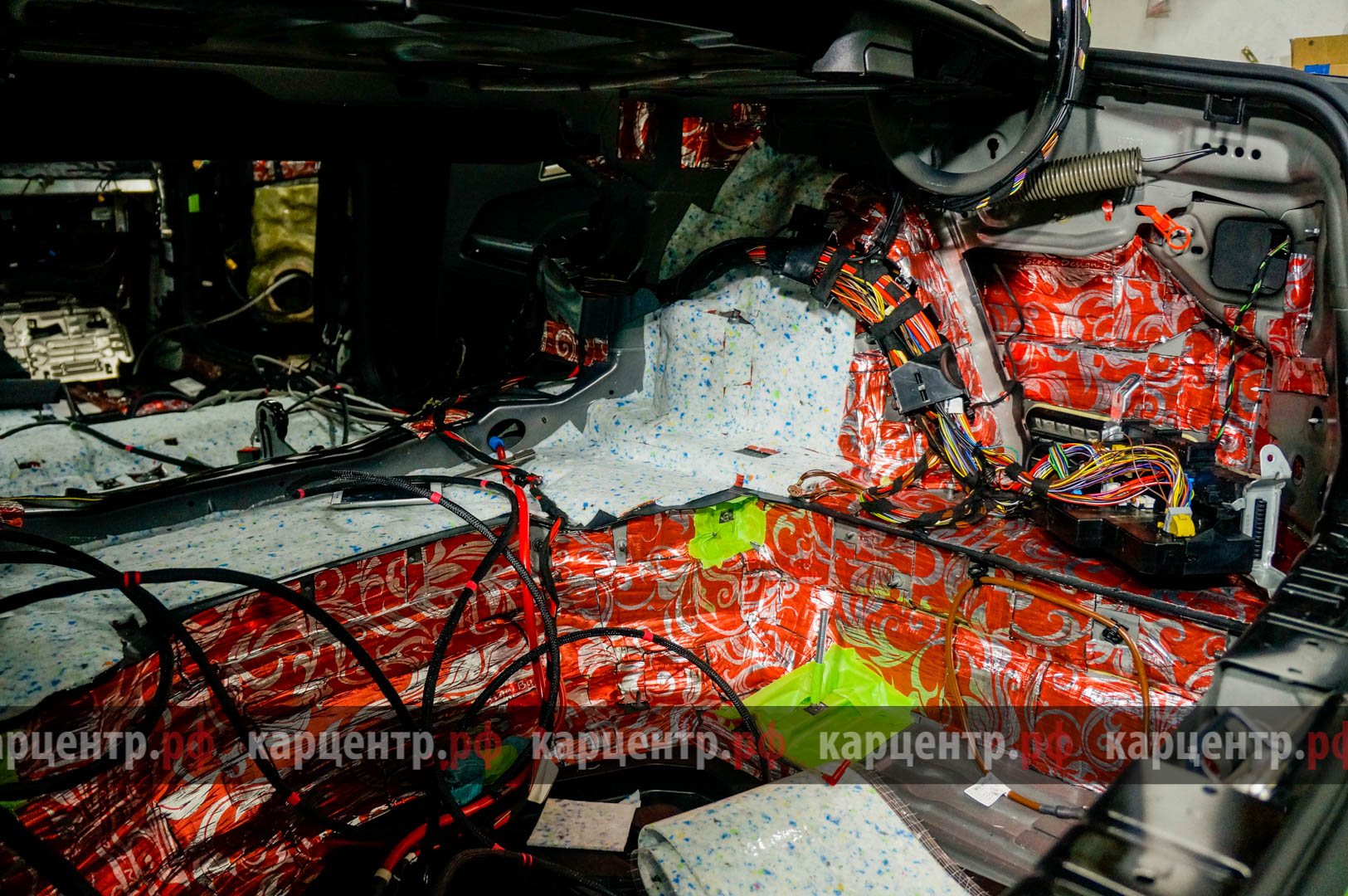

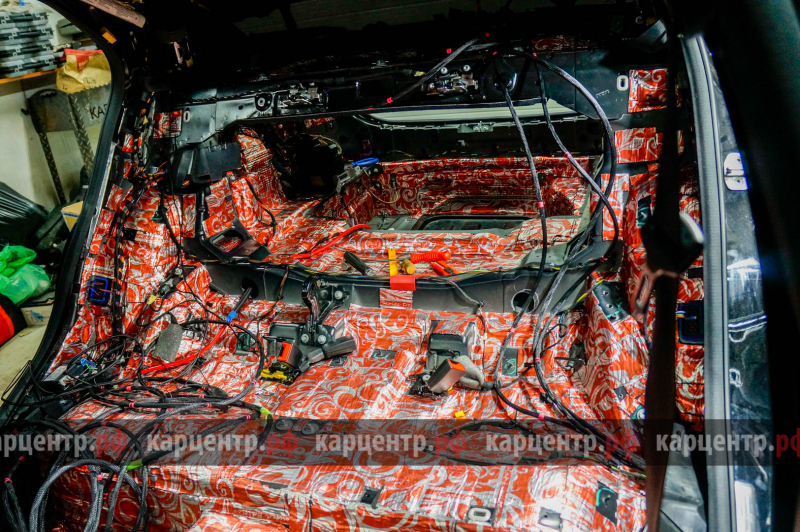

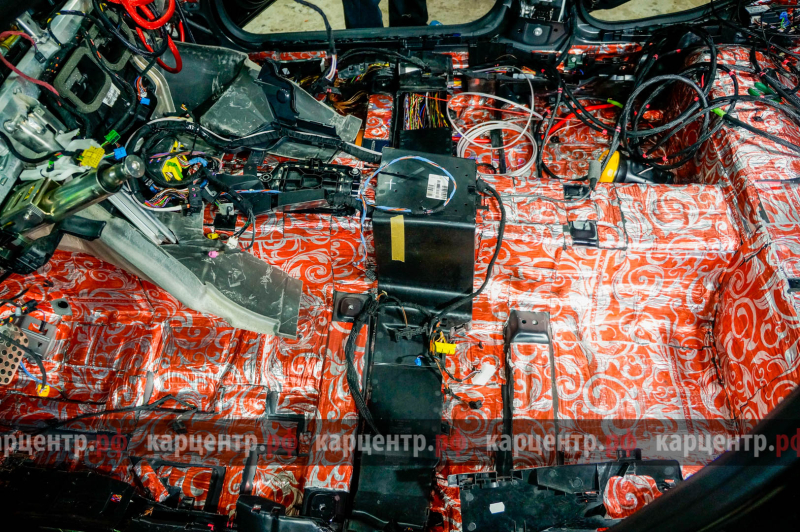

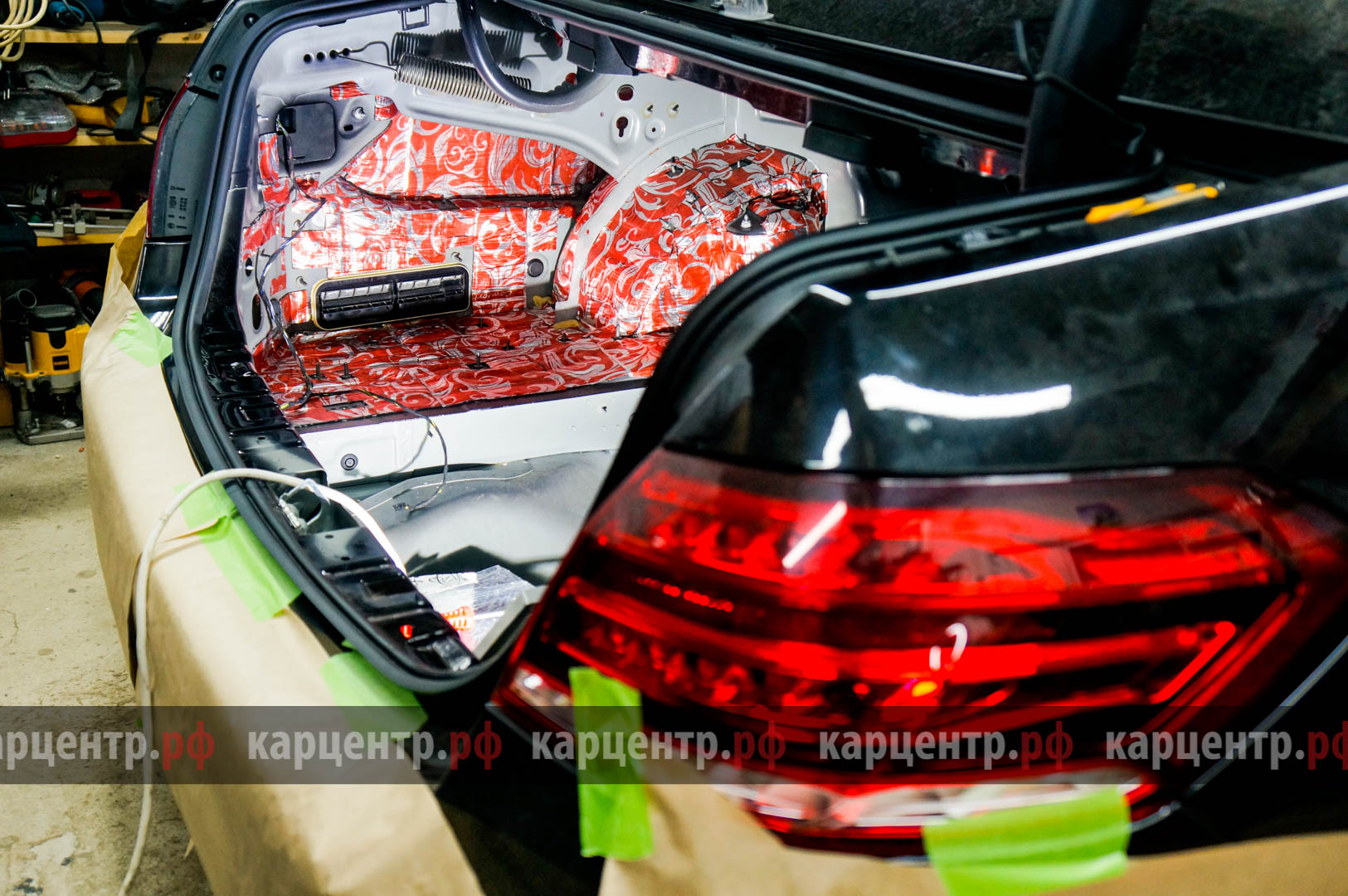

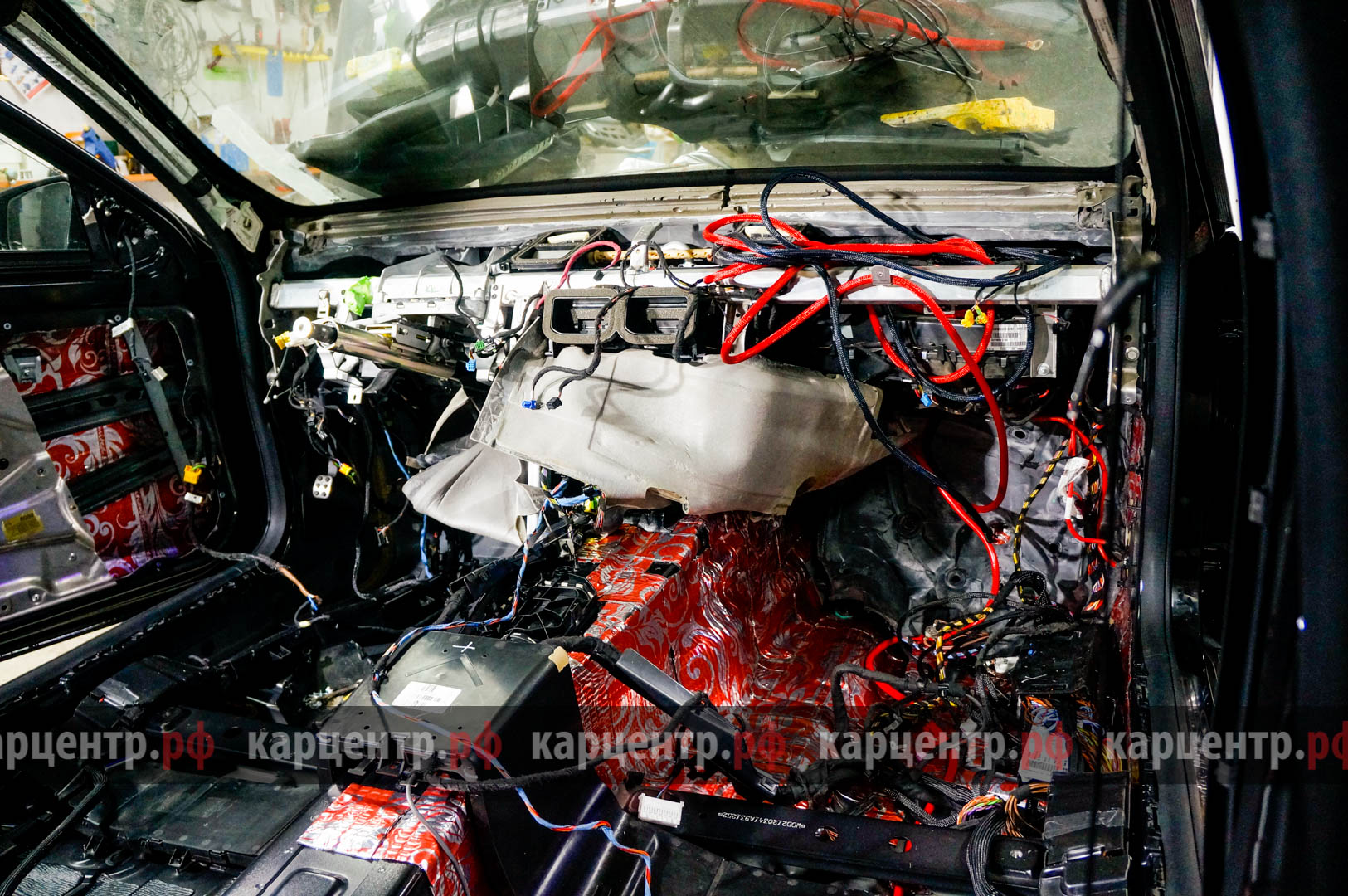

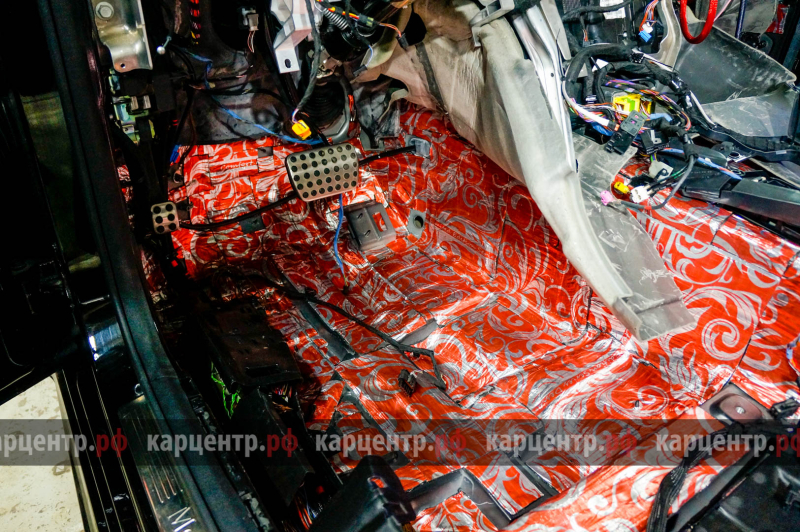

    Виброизоляция пола салона, багажника, арок и крыльев

    6 фото
  2. 02/10

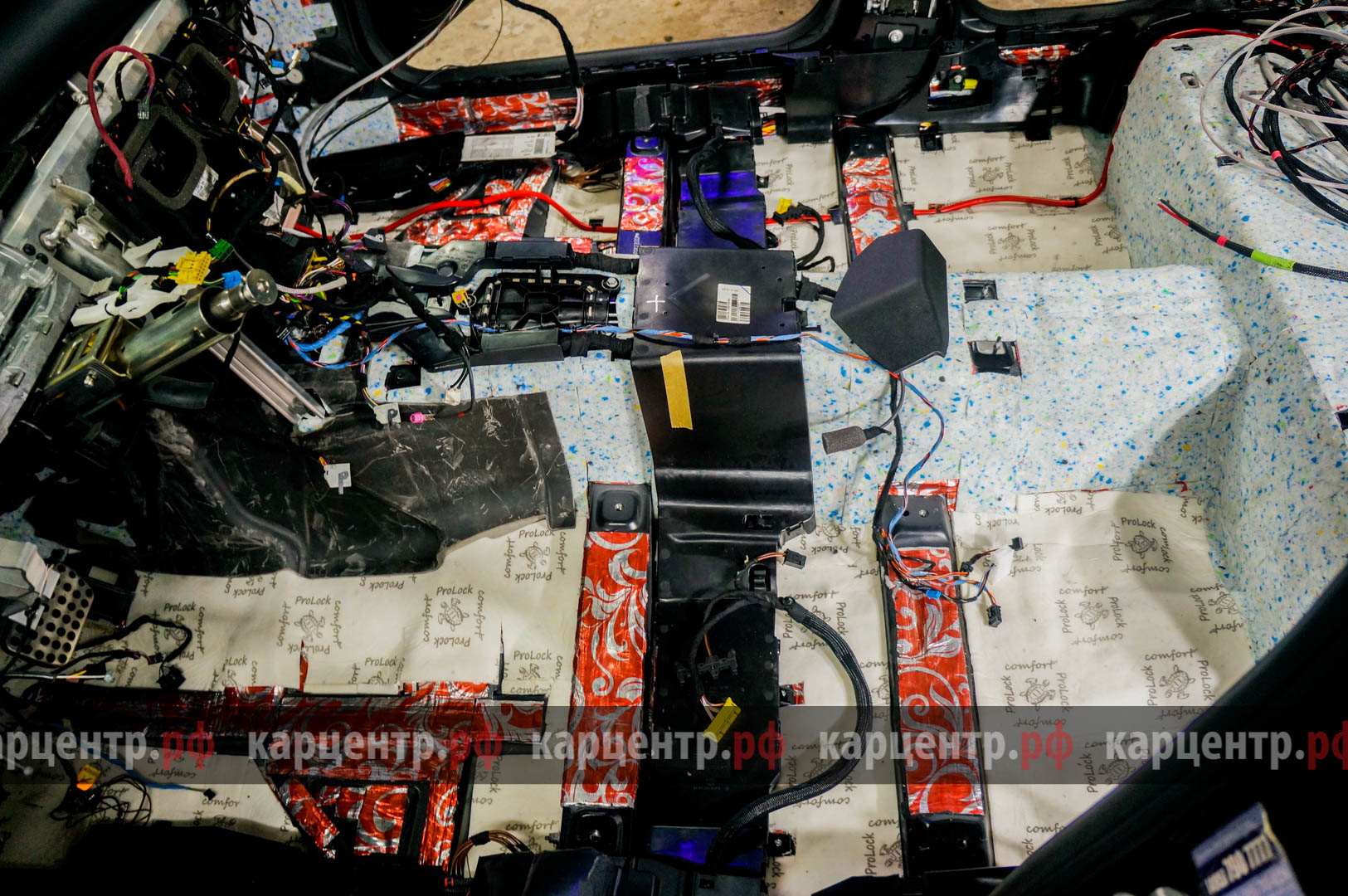

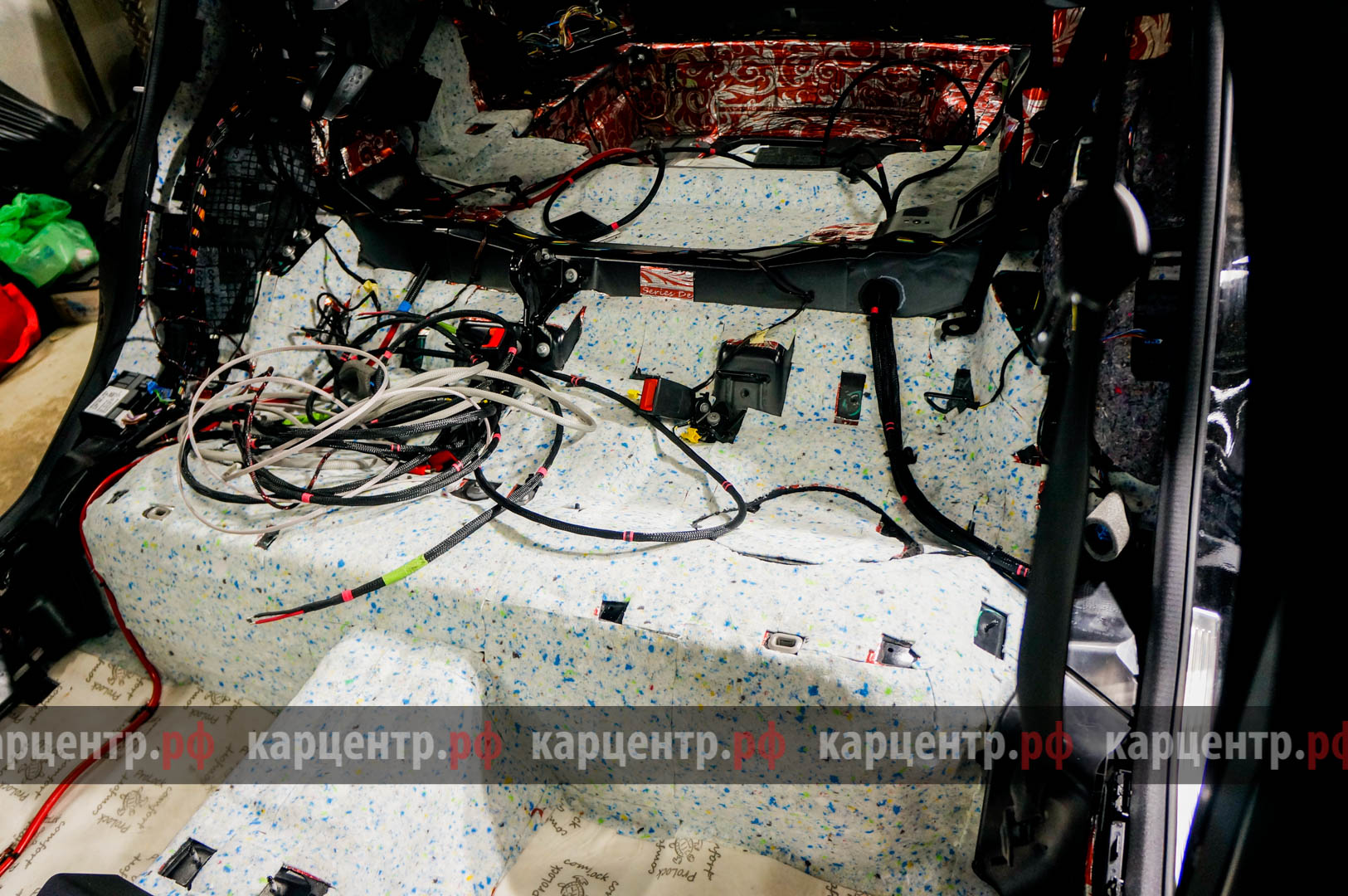

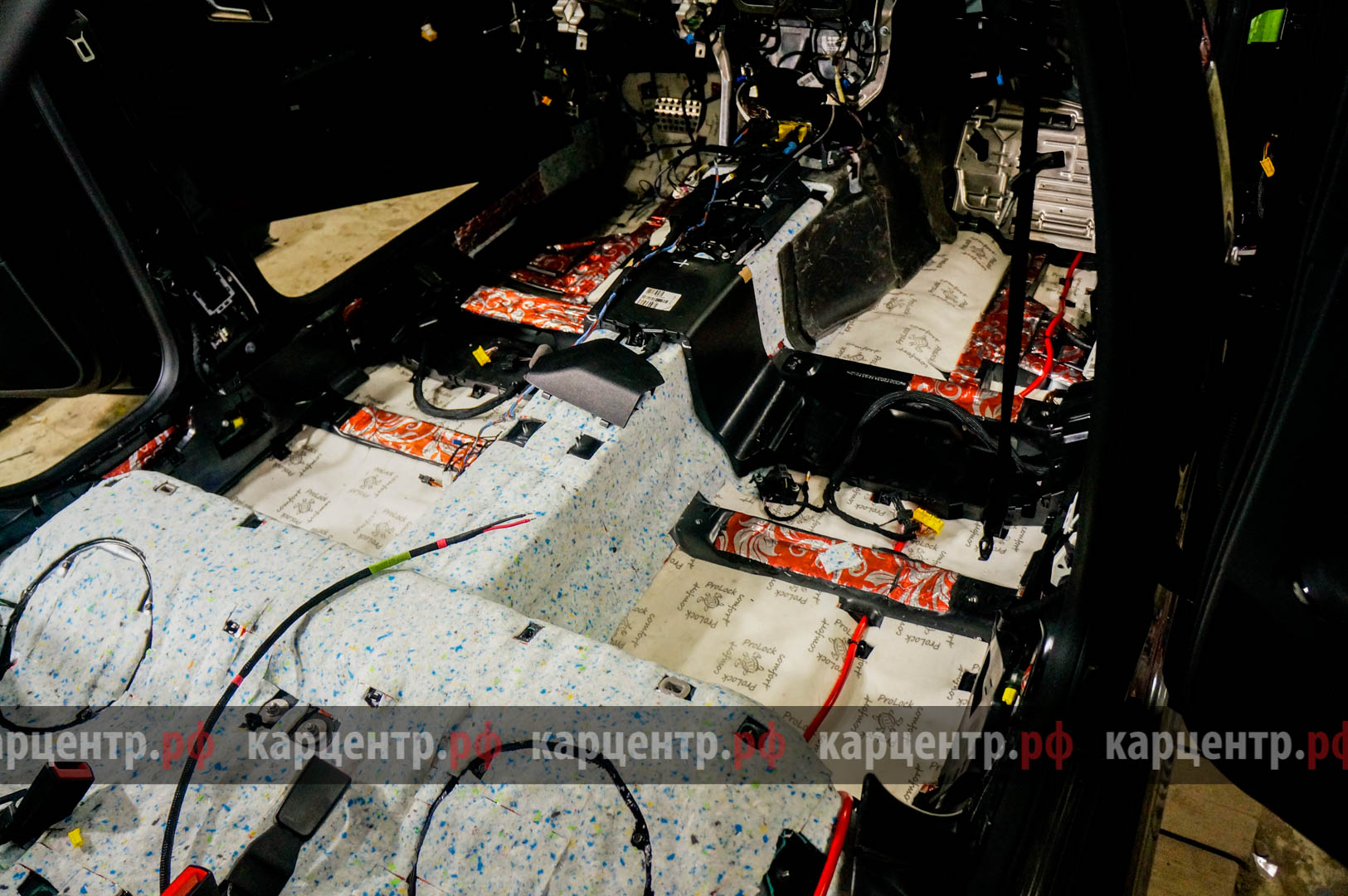

    Шумоизоляция пола салона, багажника, арок и крыльев

    4 фото
  3. 03/10

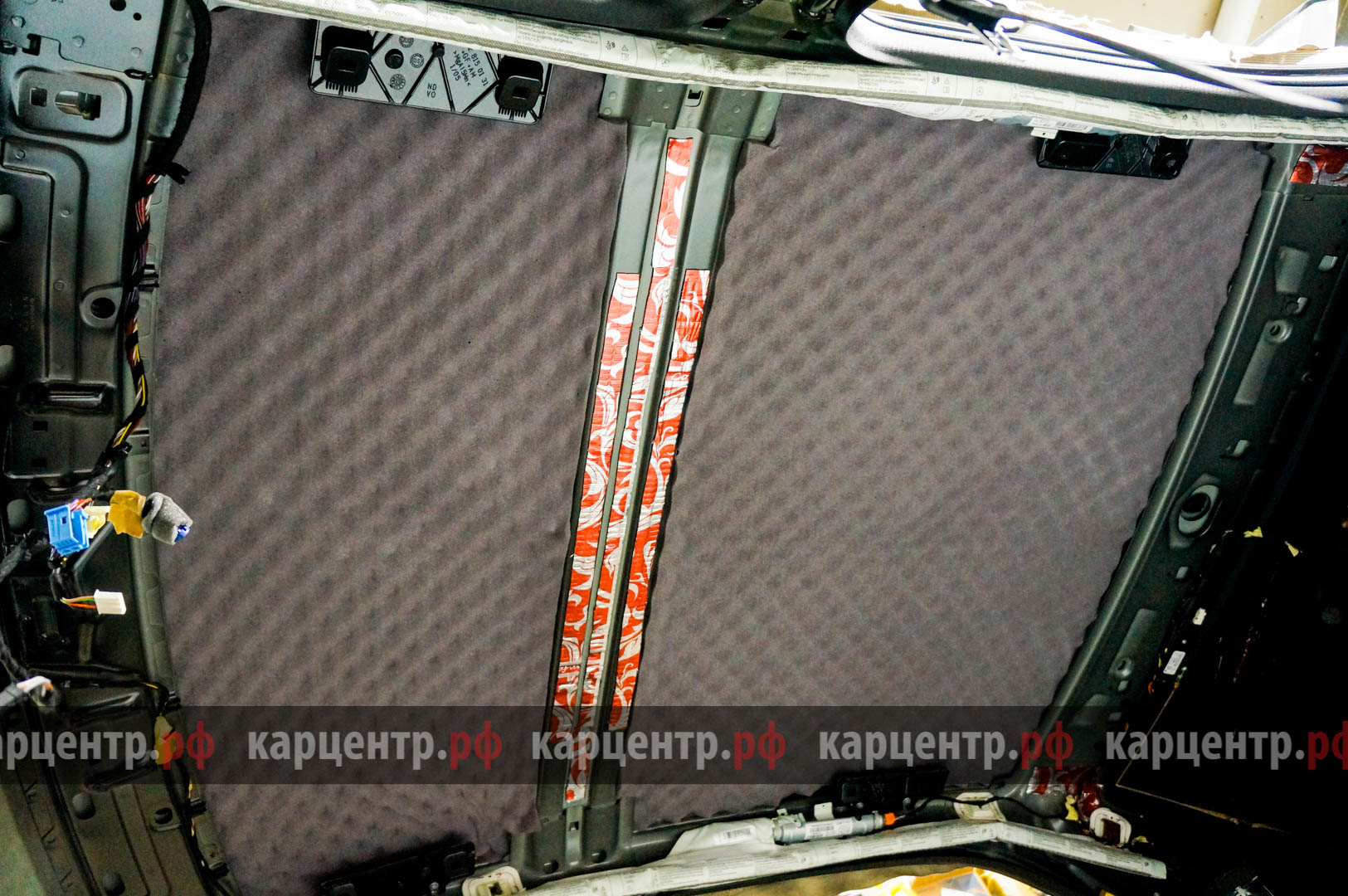

    Шумовиброизоляция крыши, крышки багажника

    3 фото
  4. 04/10

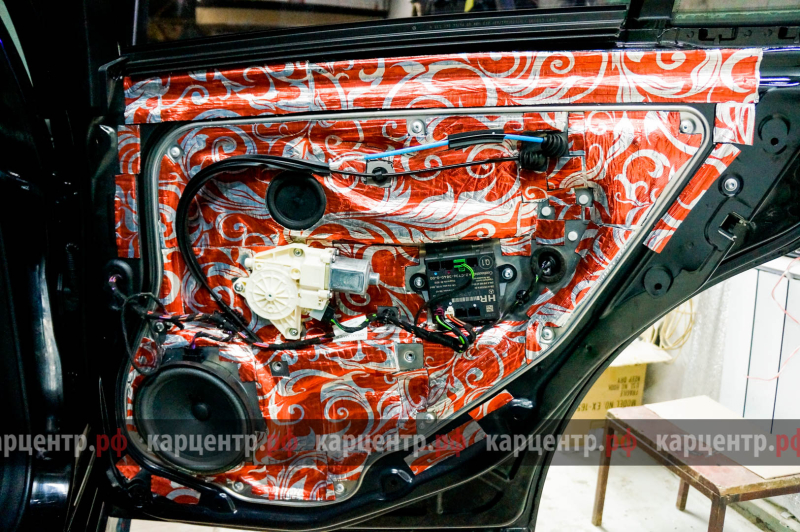

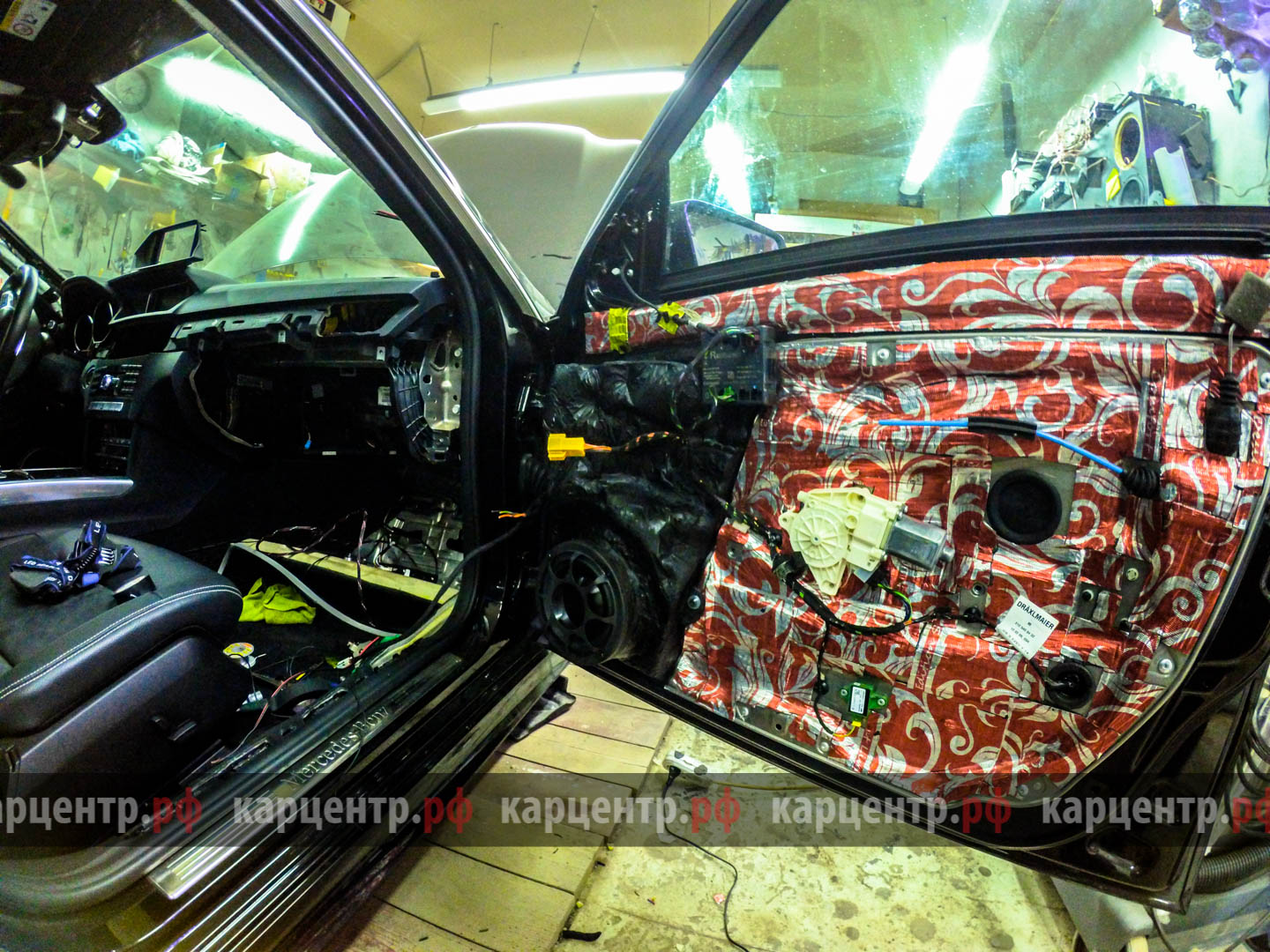

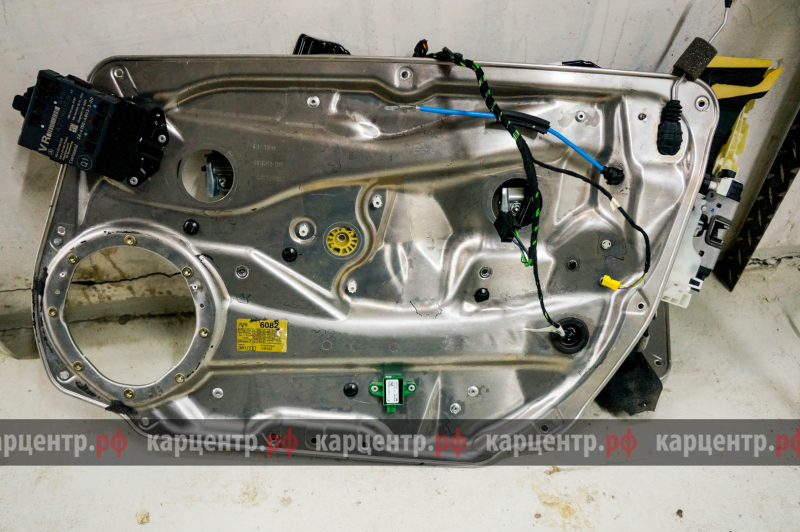

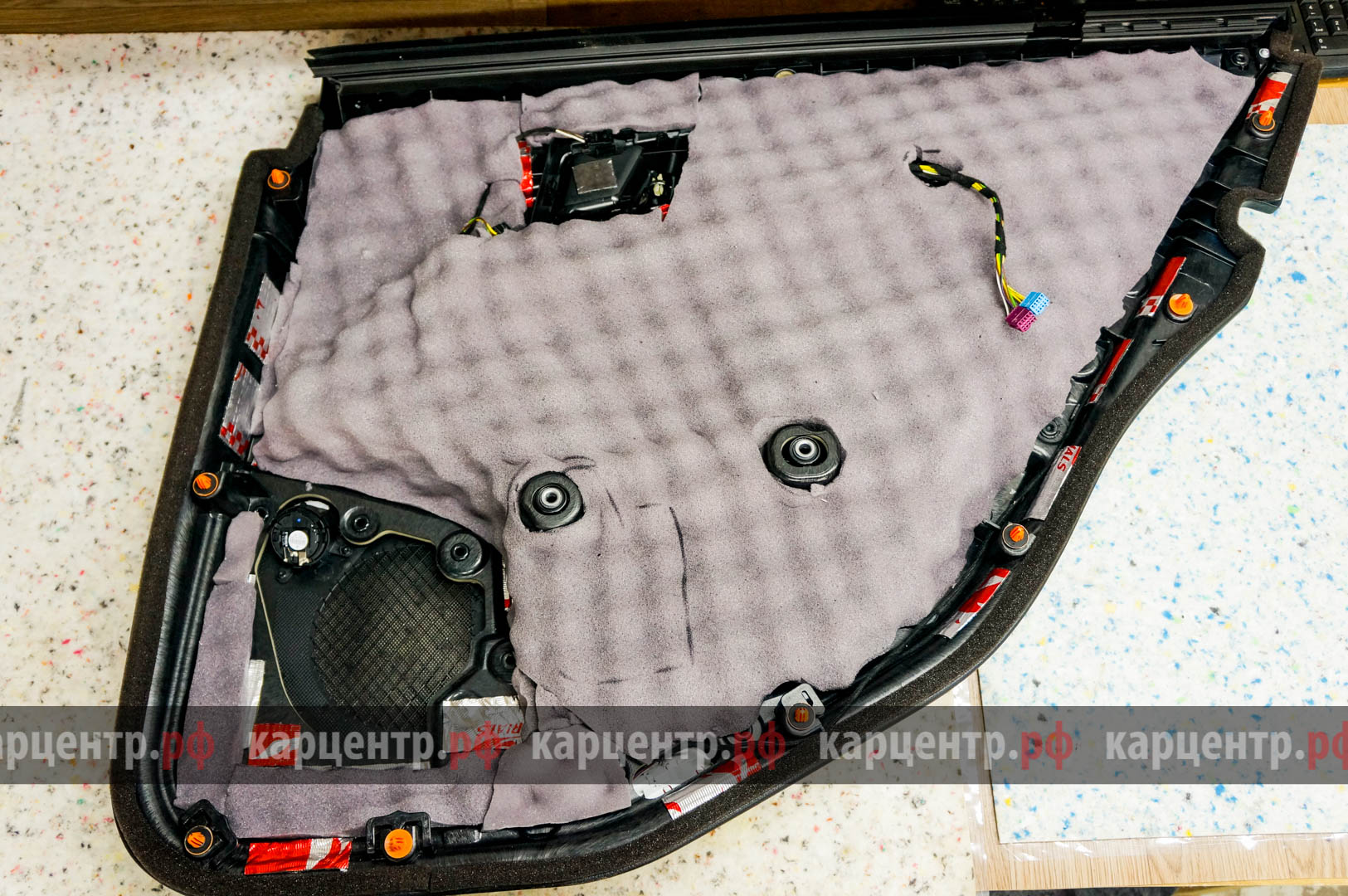

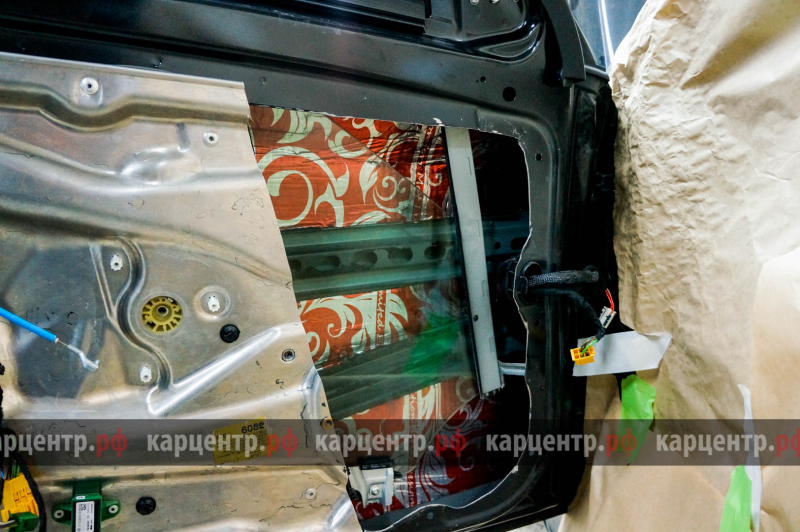

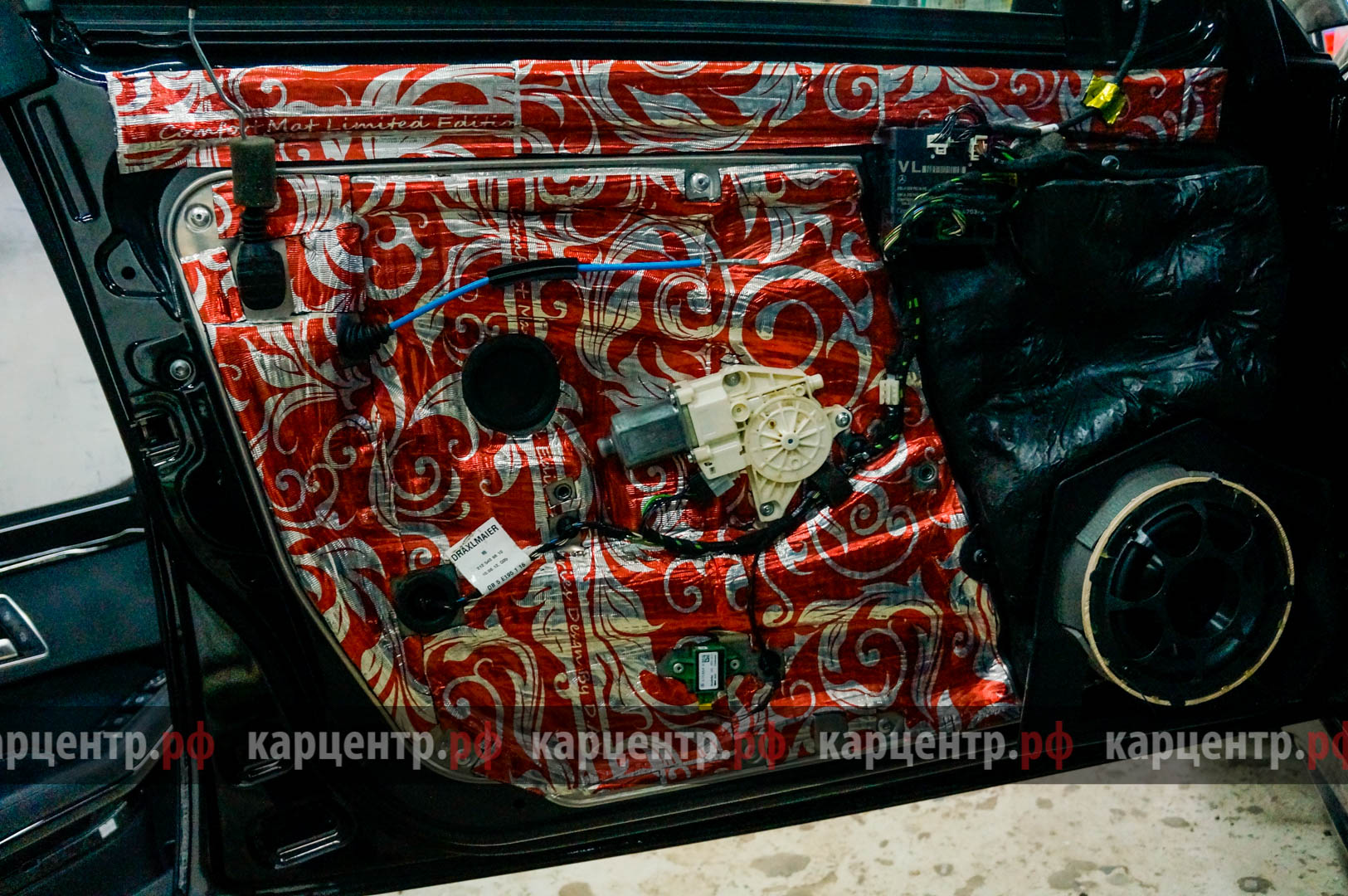

    Шумовиброизоляция дверей и дверных карт

    6 фото
  5. 05/10

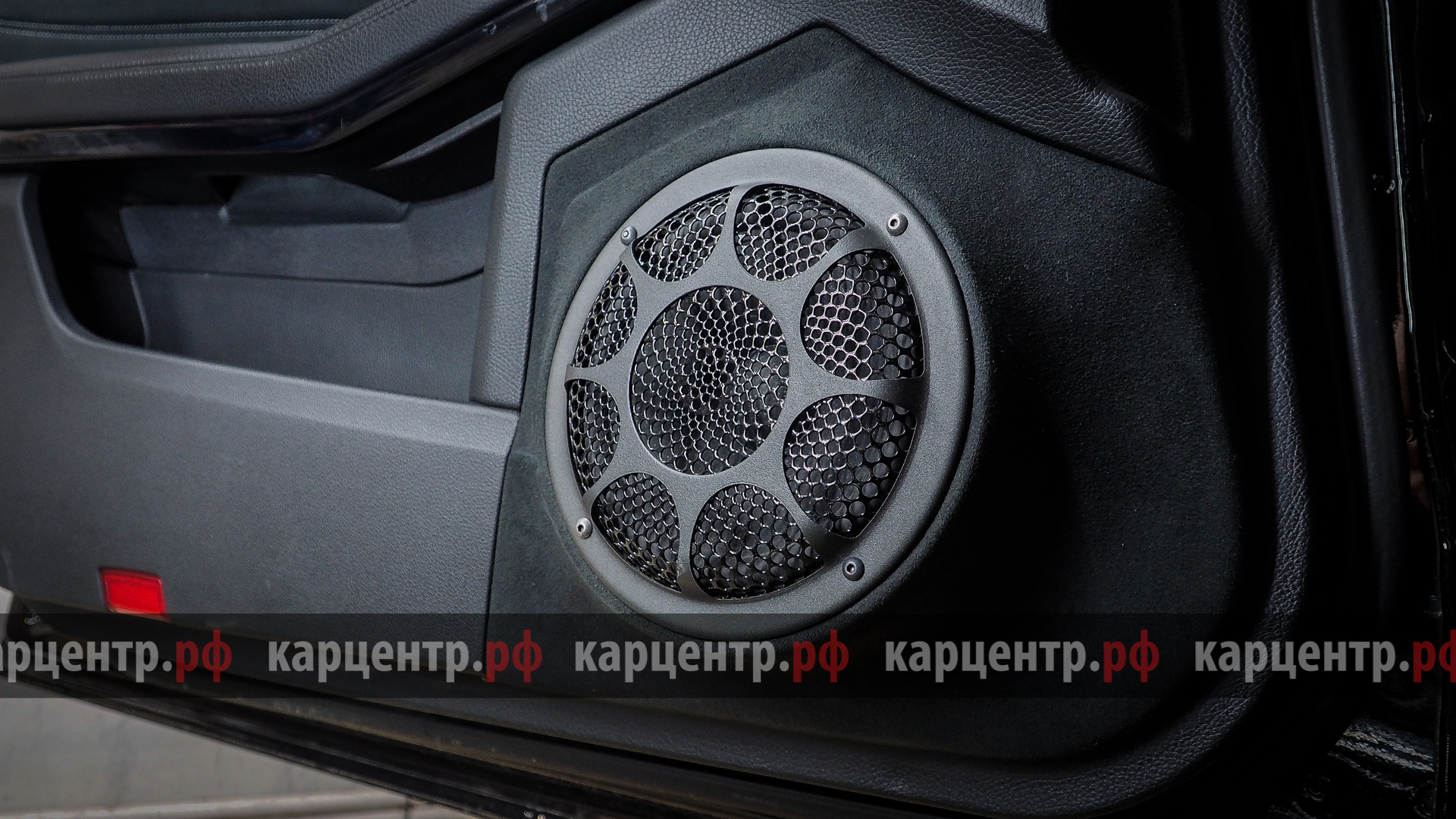

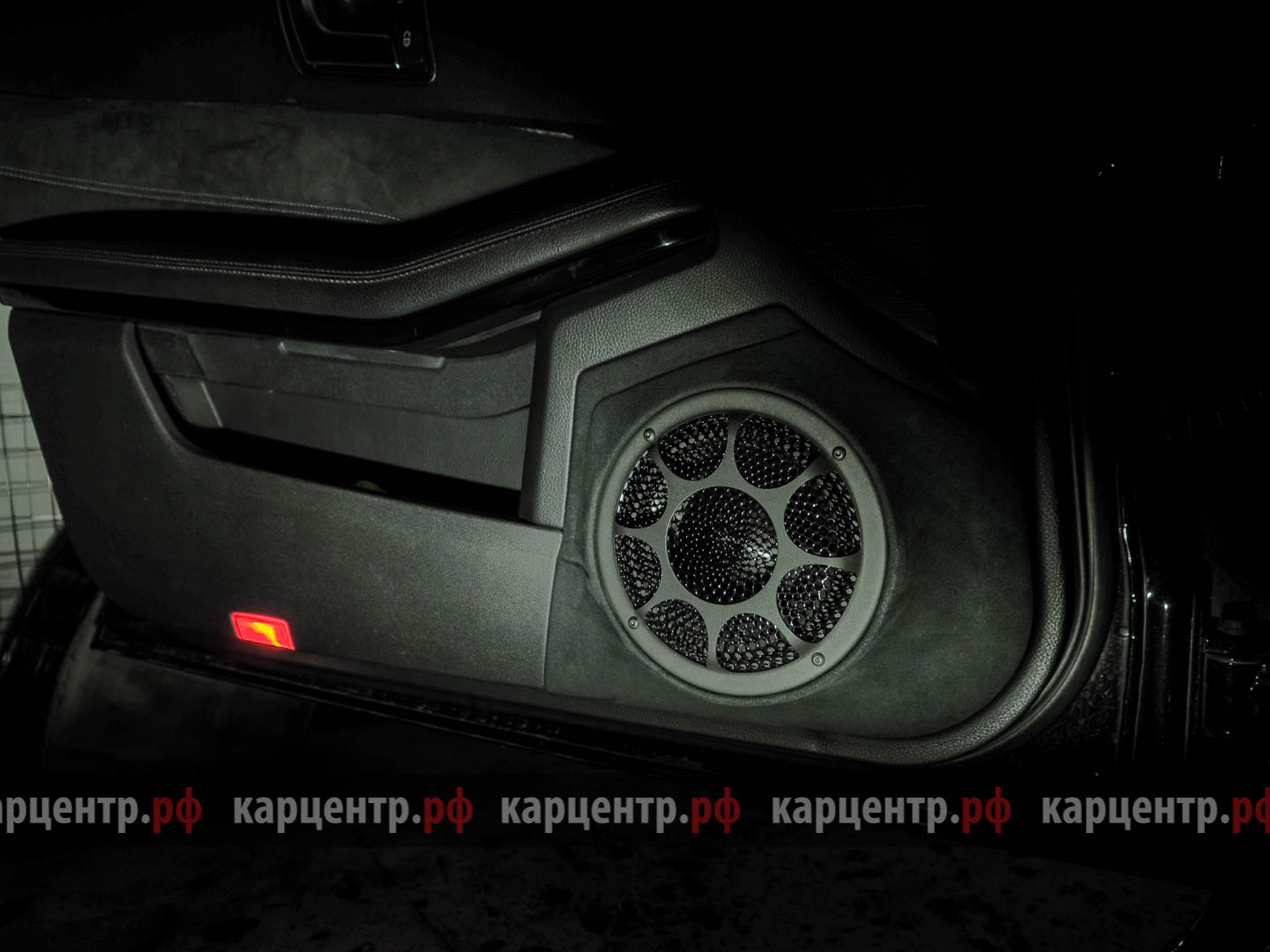

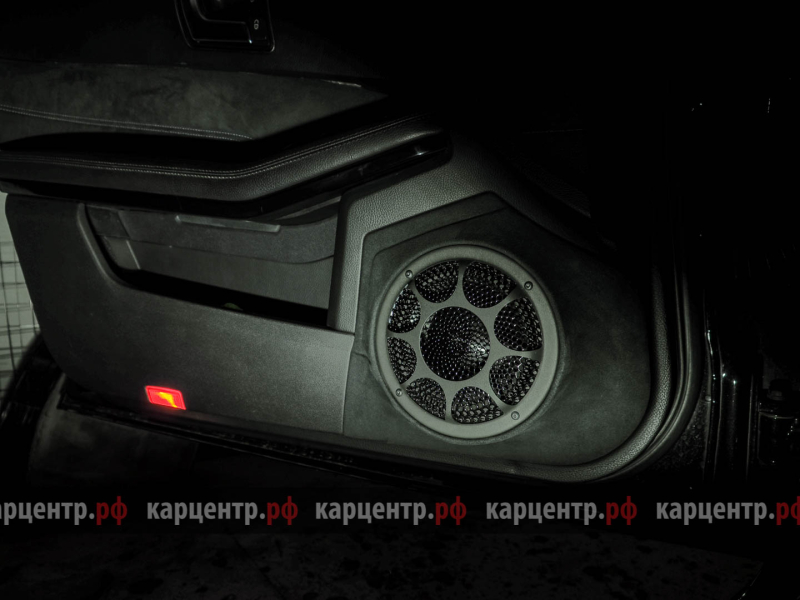

    Изготовление закрытых корпусов под НЧ в передние двери, изготовление декоративных накладок в обшивках передних дверей

    7 фото
  6. 06/10

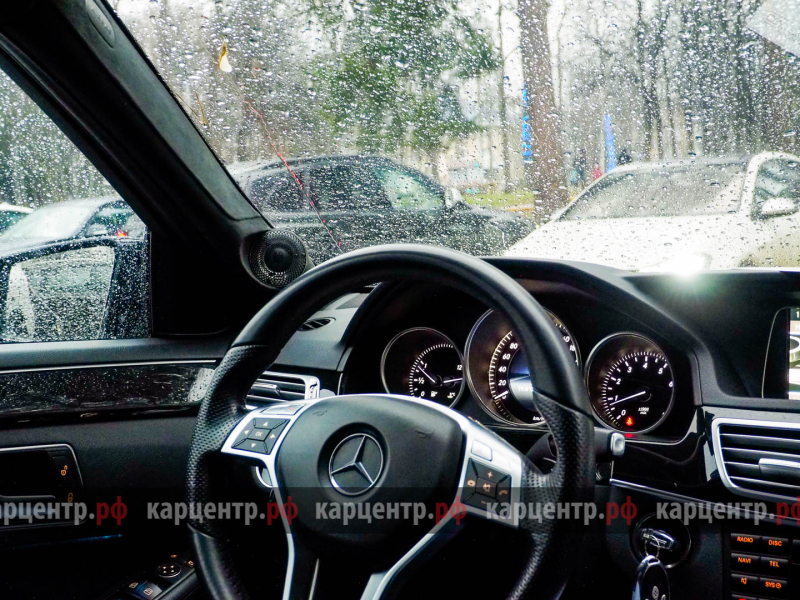

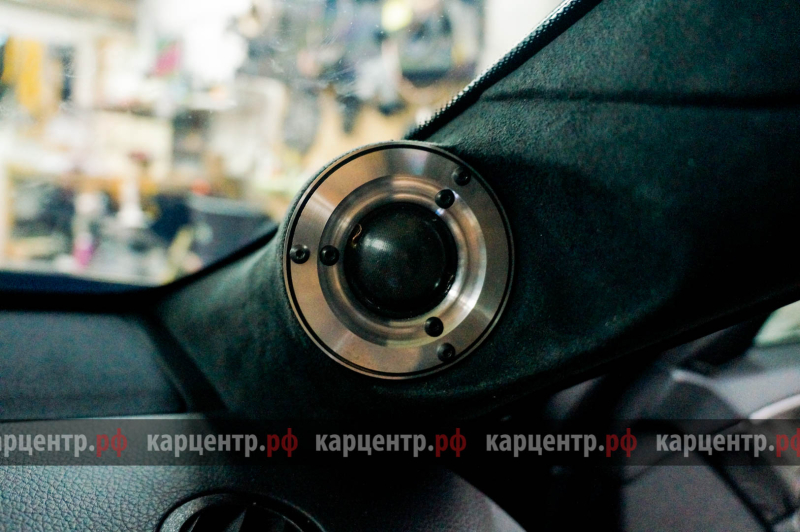

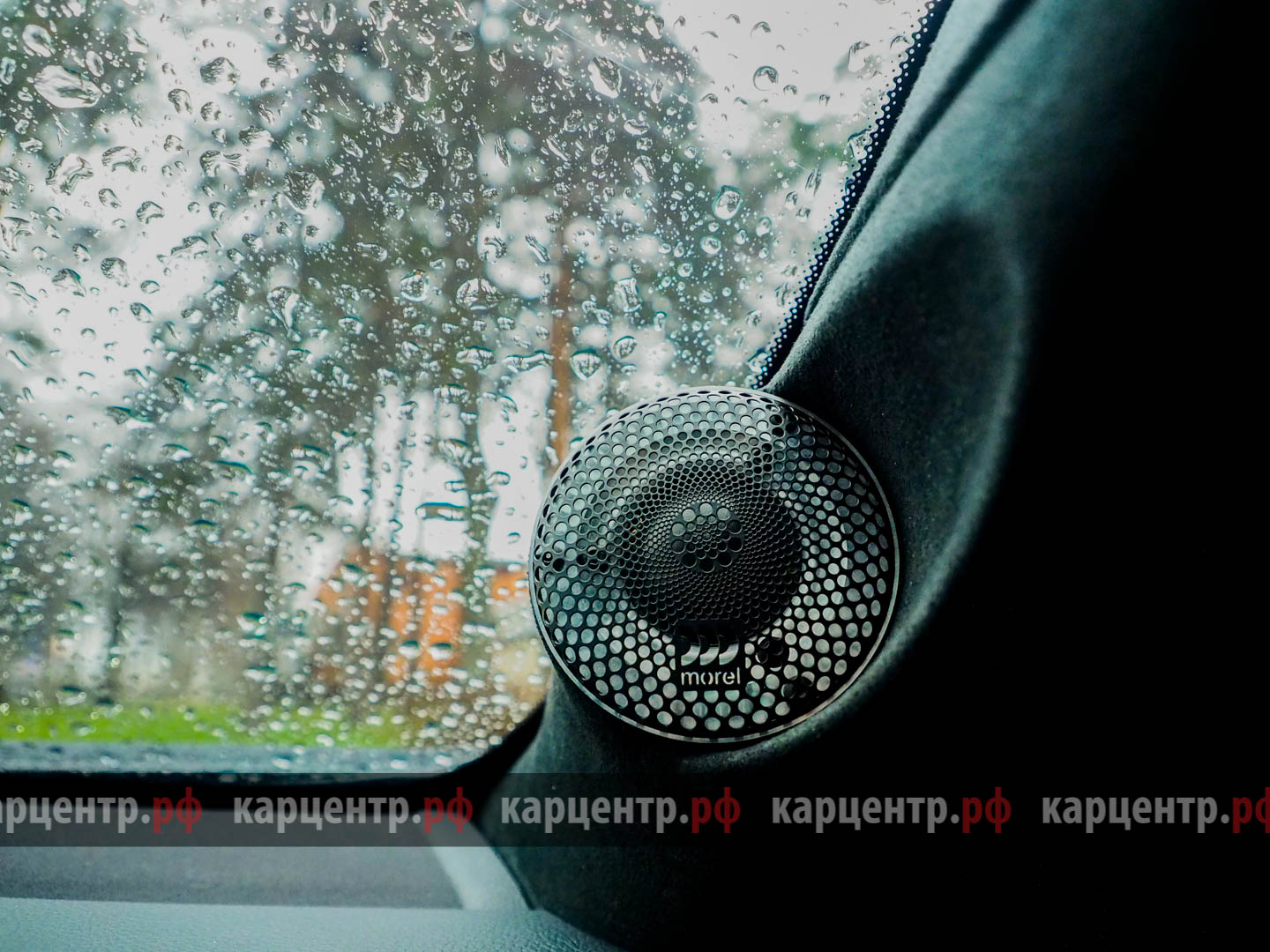

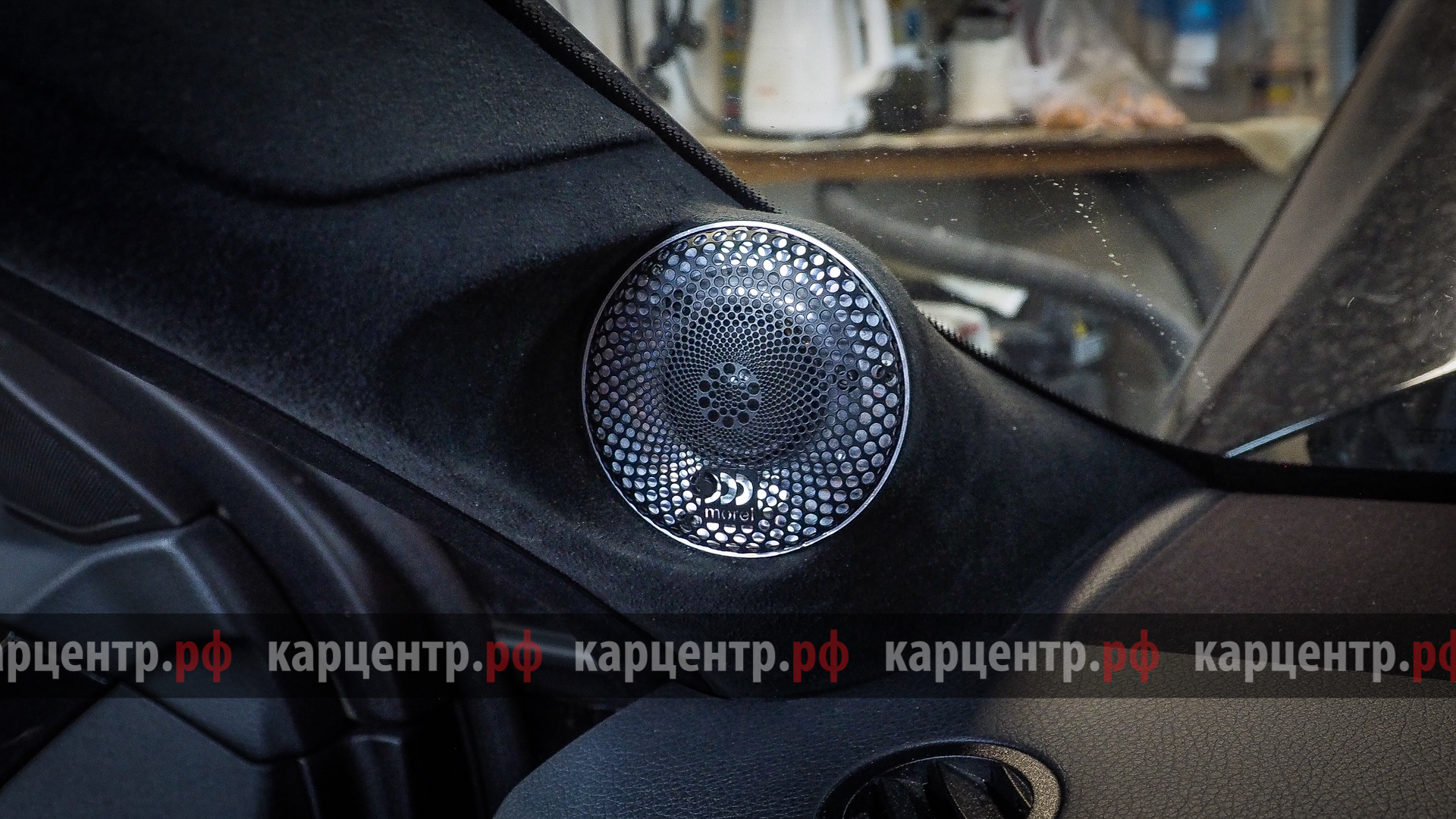

    Изготовление подимов под ВЧ

    8 фото
  7. 07/10

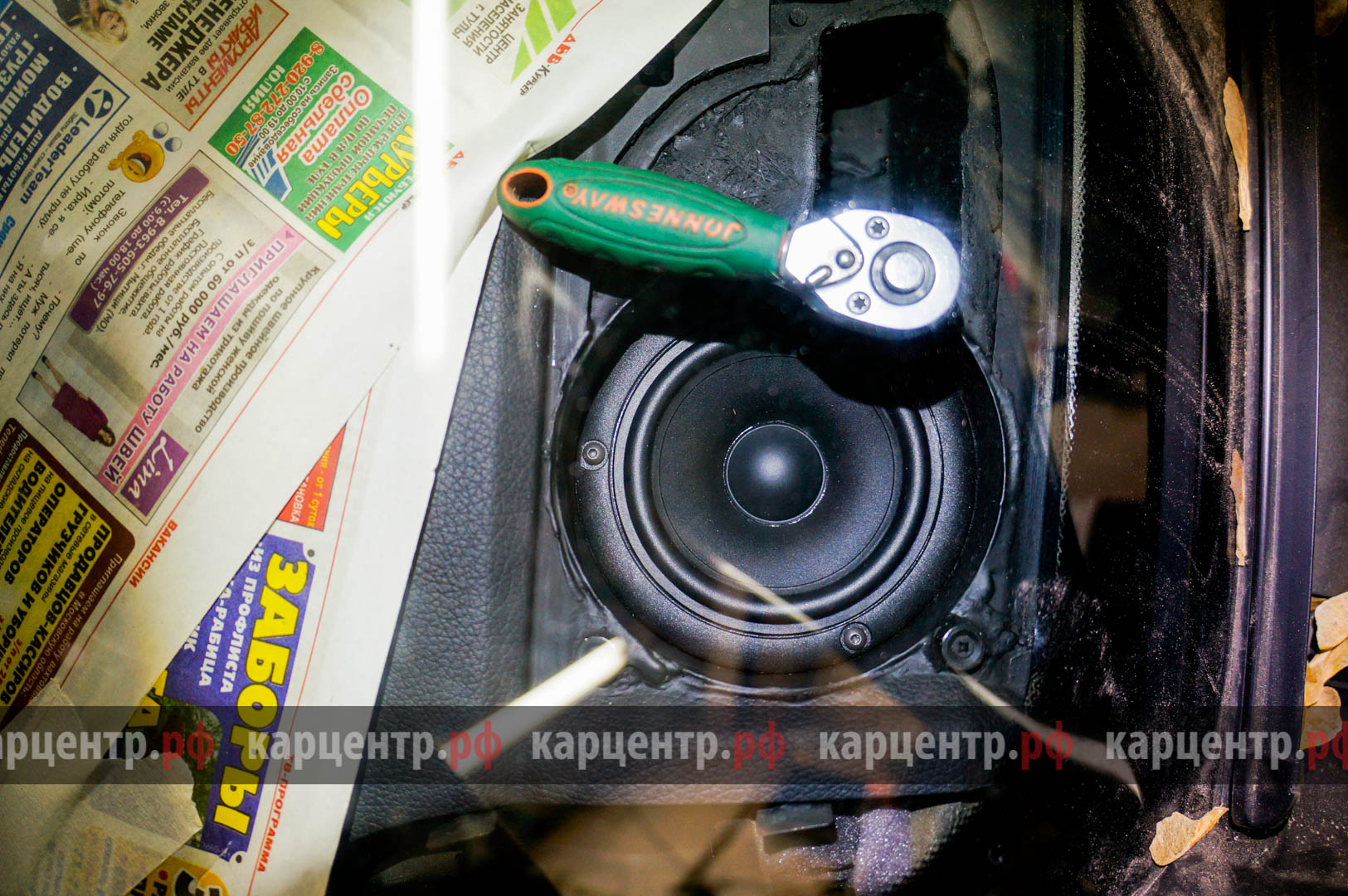

    Установка СЧ в торпедо с изготовлением декоративных сеток

    4 фото
  8. 08/10

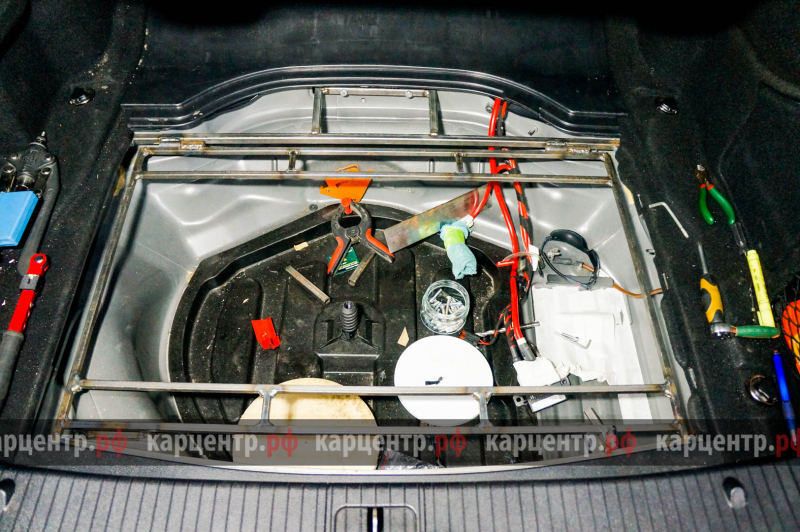

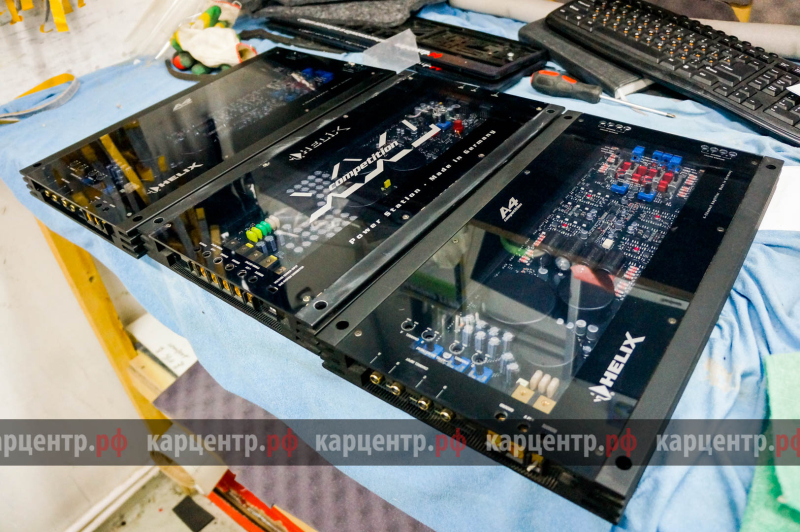

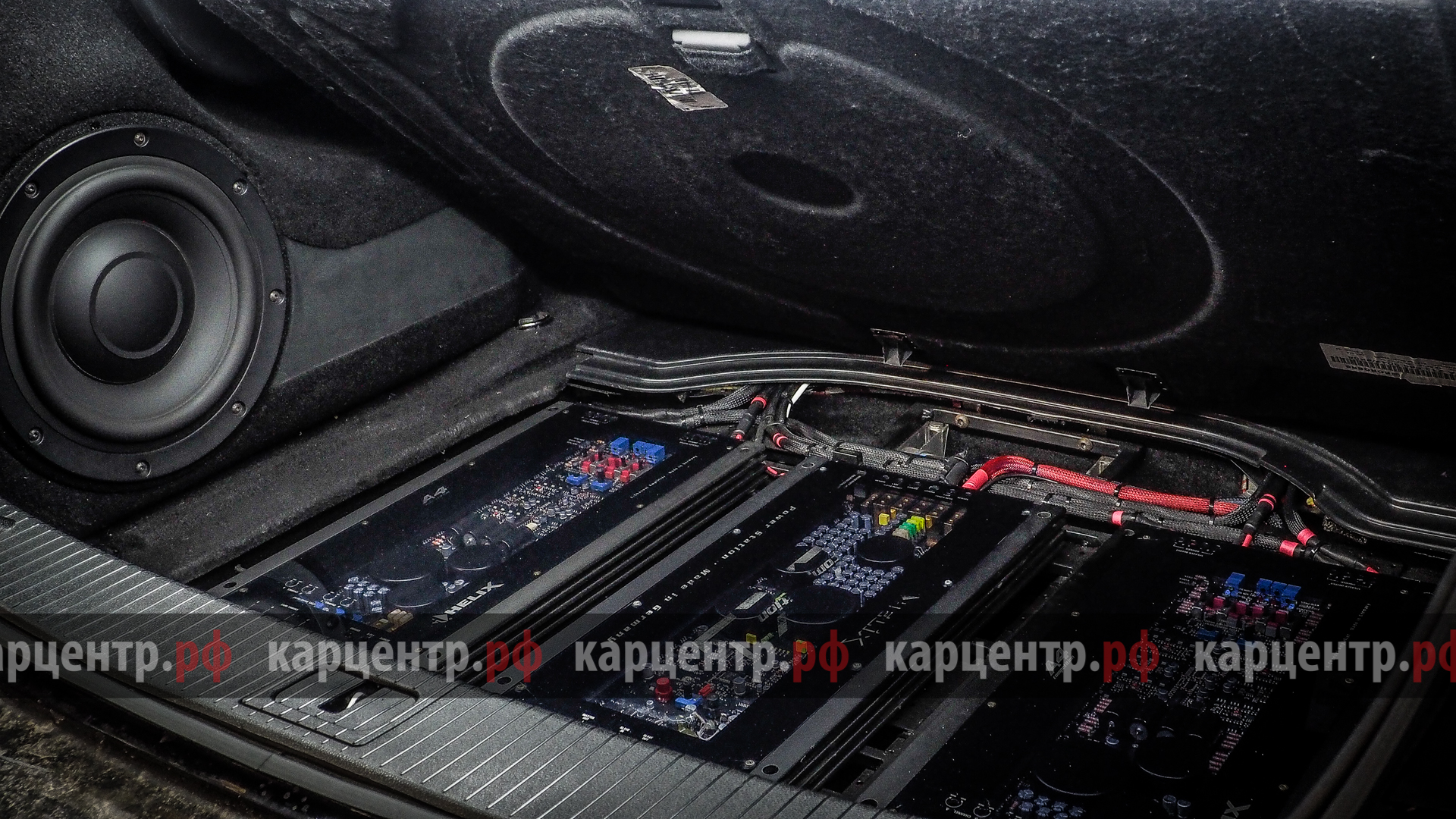

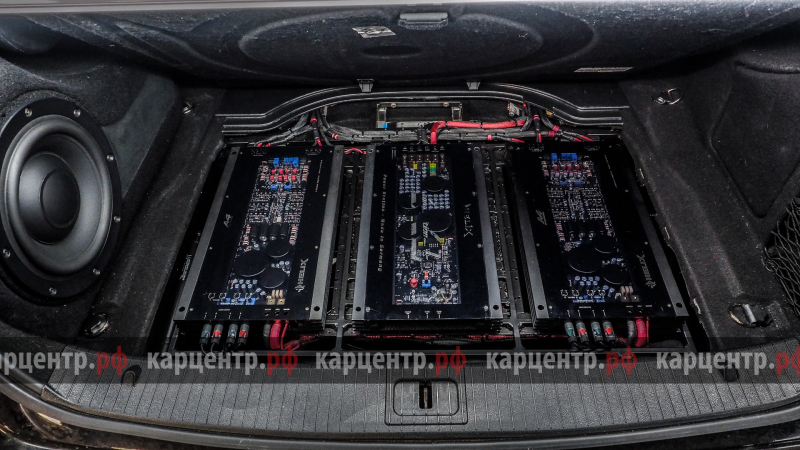

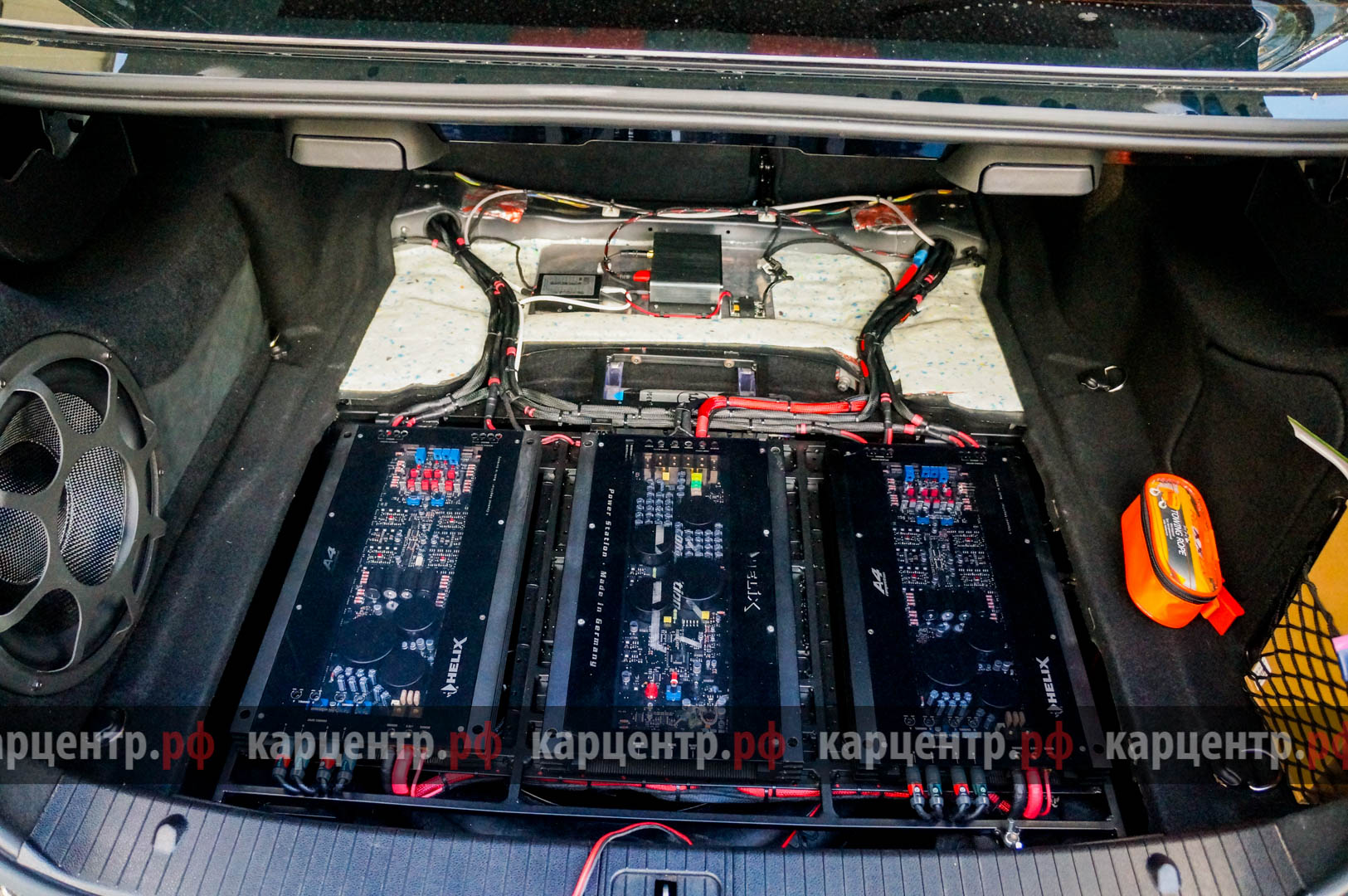

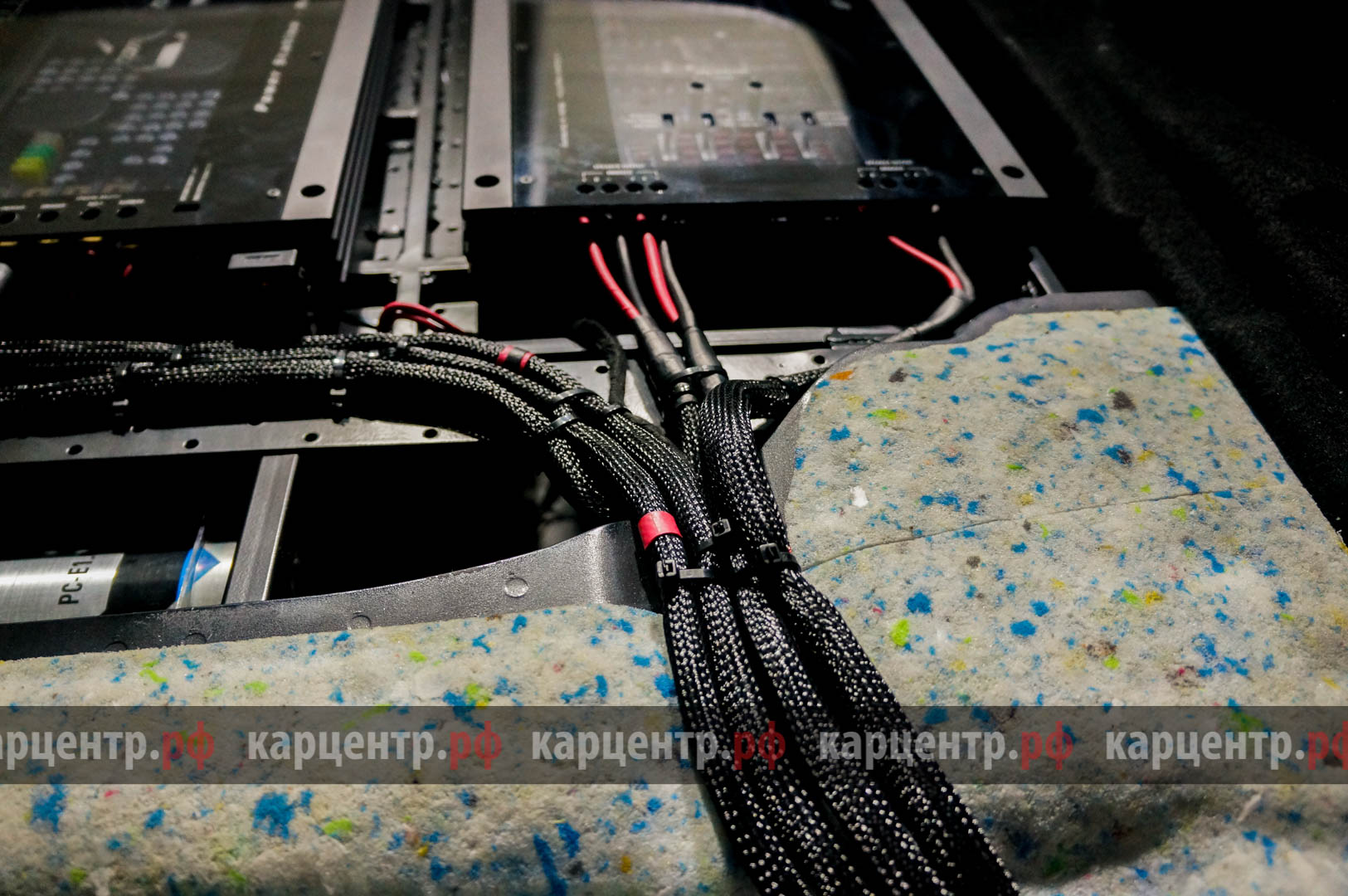

    Изготовление стальной рамы, установка оборудования

    7 фото
  9. 09/10

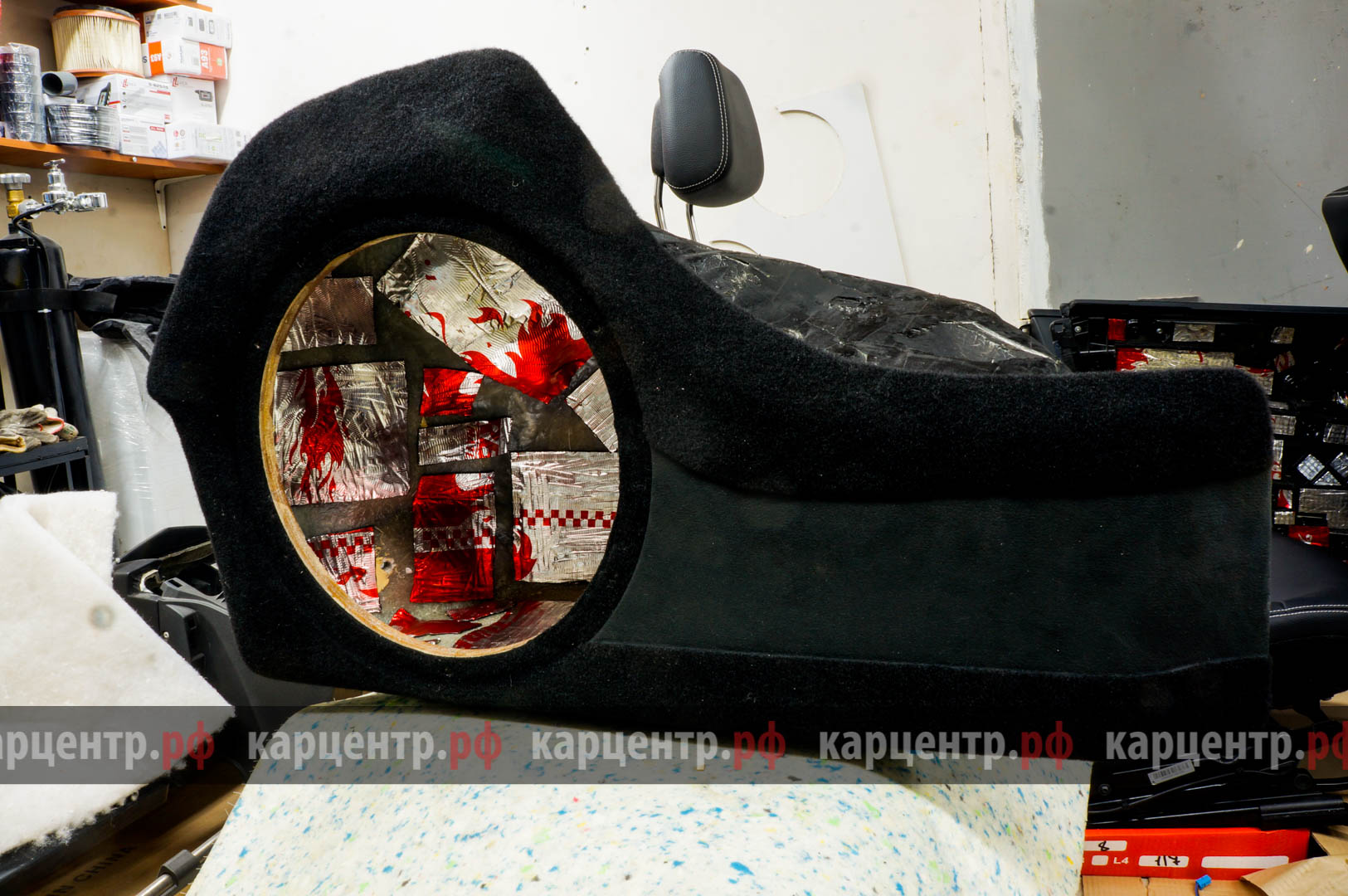

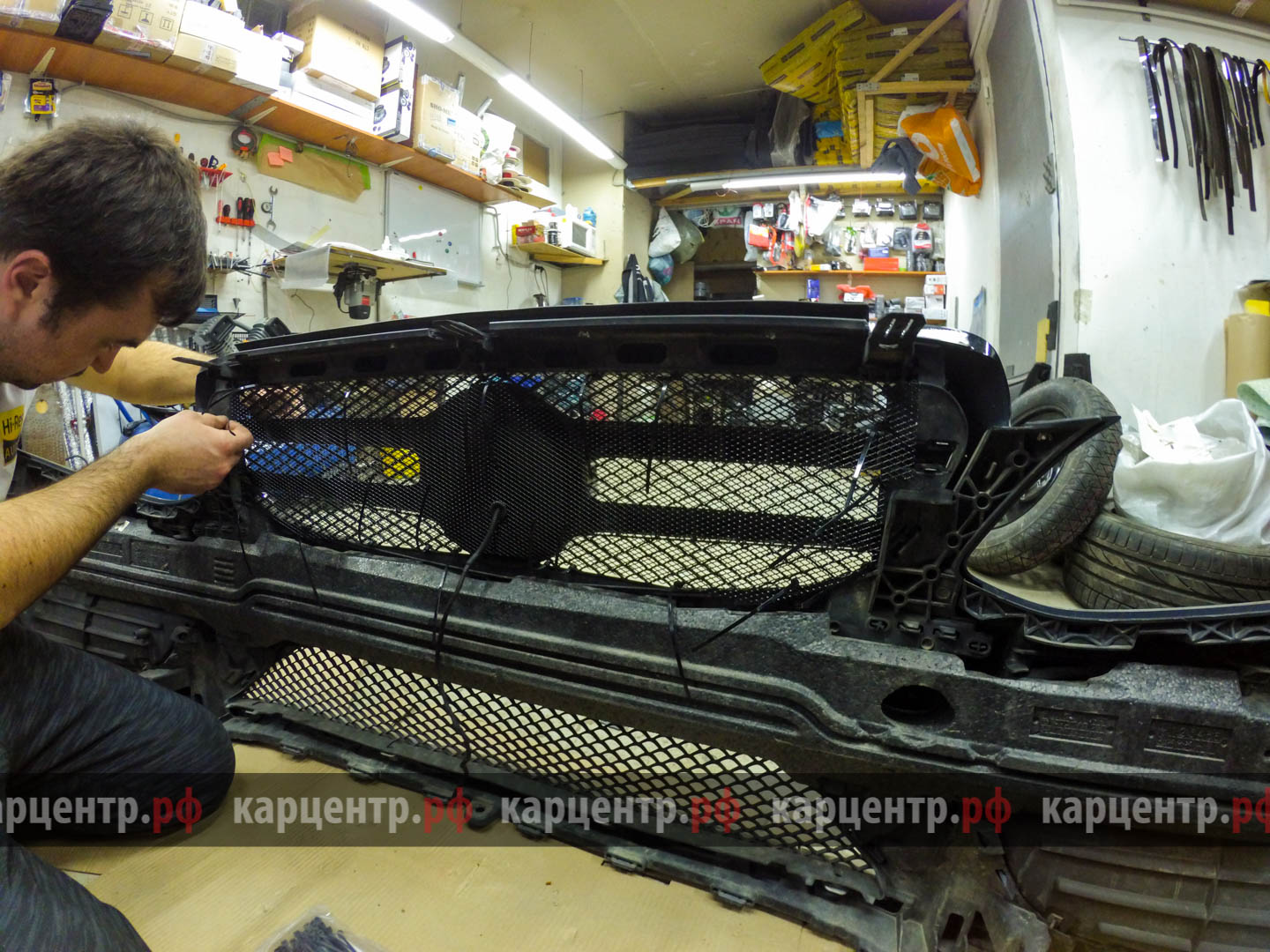

    Изготовление корпуса сабвуфера, установка защитной сетки в передний бампер

    6 фото
  10. 10/10

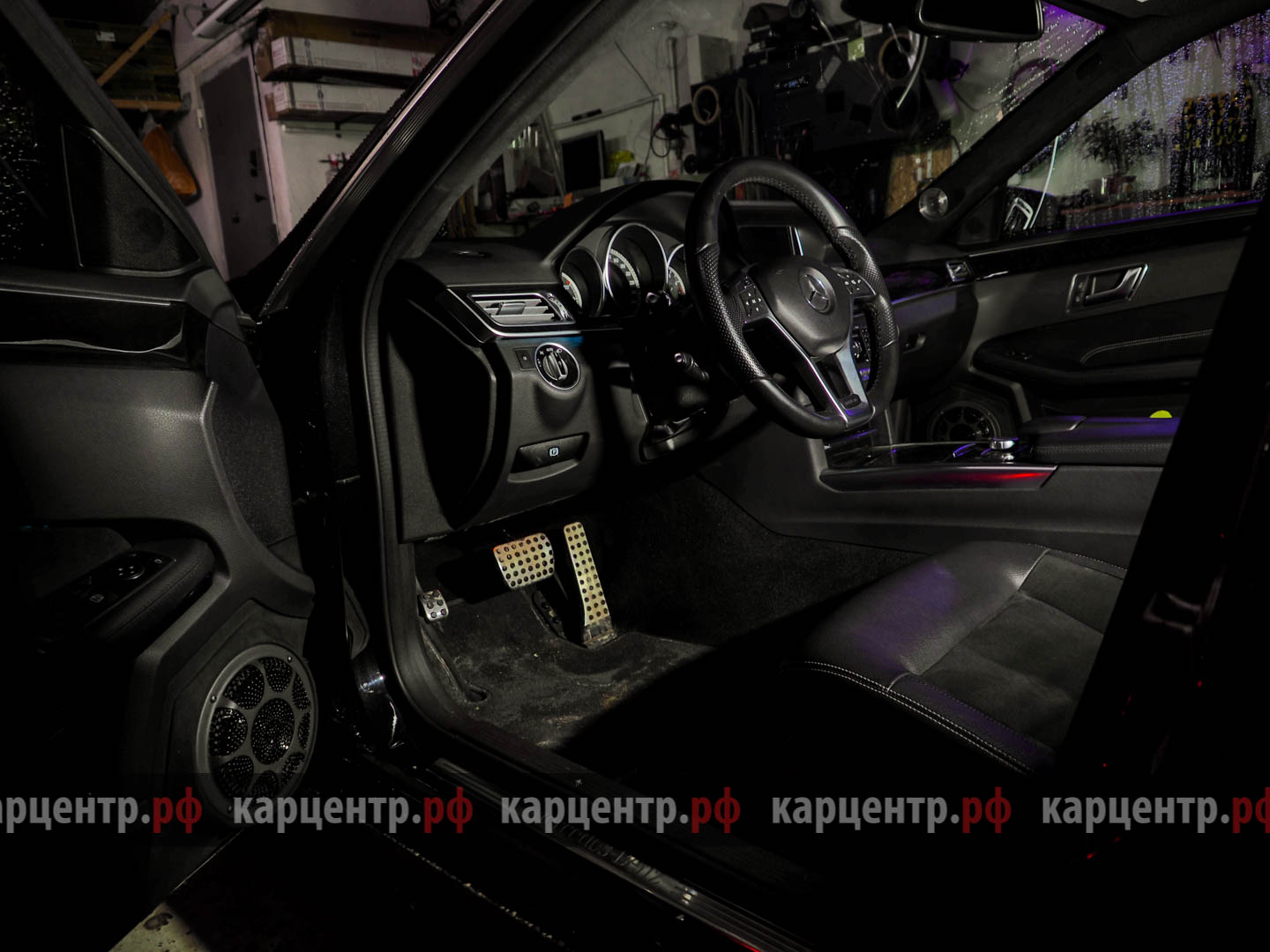

    Итог проделанной работы - Вице-Чемпион Европы в классе «Мастер 5000» по версии EMMA

    4 фото
