Mercedes-Benz GLC в студии «Карцентр»: багажник со стелс-сабвуфером
Назад к нашим работам

Установка профессиональной аудиосистемы в Mercedes‑Benz GLC.

Автозвук и инсталяцииШумоизоляцияMercedes
Хочу так же Фотоотчёт по этапам
Коротко о работе
  • Helix DSP PROпроцессор
  • DynaudioВЧ и СЧ
  • 10 этапов.60 фото в фотоотчёте
Mercedes-Benz GLC · аудиосистема и шумоизоляция

Выполненные работы.

Состав системы
Полная шумоизоляция автомобиля
Головное устройство
штатное (подключение к процессору по высокому уровню)
Альтернативный источник (coaxial)

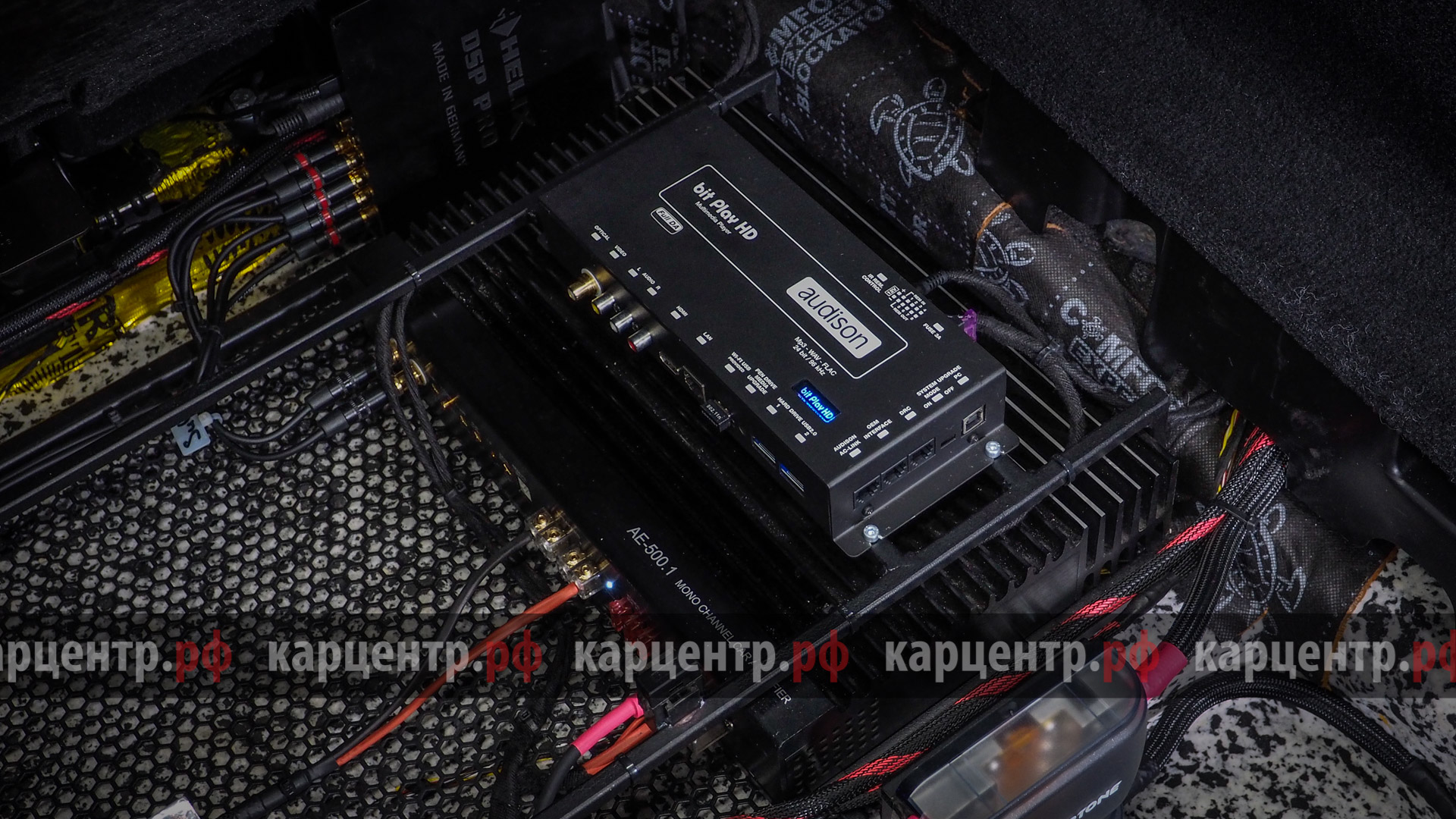

Audison Bit Play HD
Процессор
Helix DSP PRO
Усилитель на НЧ
Genesis Dual Mono
Усилитель на ВЧ и СЧ
Genesis Four Channel
Усилитель на сабвуфер
E.O.S. AE-500.1
ВЧ и СЧ
Dynaudio
НЧ
SB Acoustics MW16P-4
Сабвуфер
SB Acoustics SW26-3-DV
Что сделали
  1. Полная шумоизоляция автомобиля

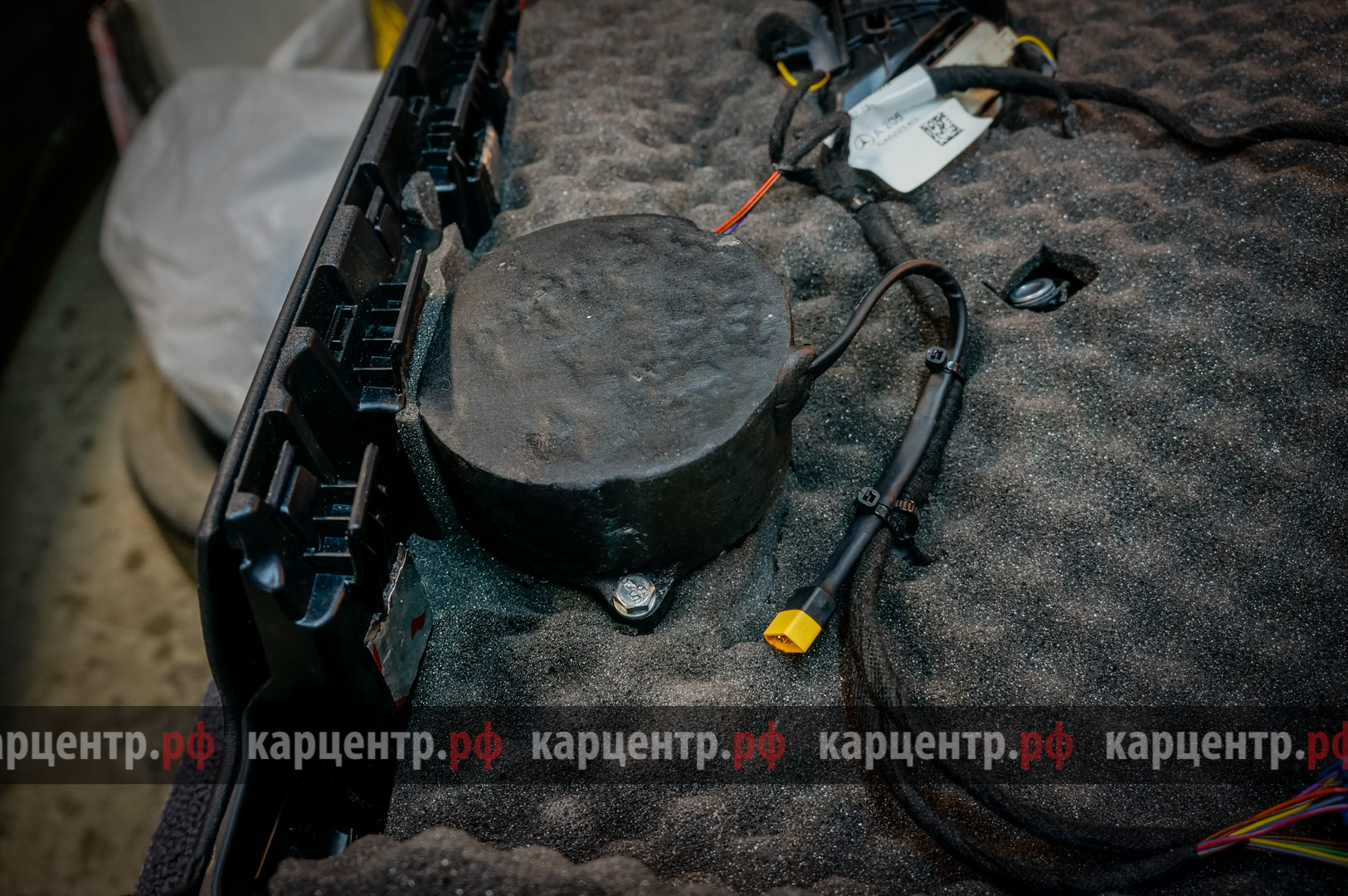

  2. Установка НЧ динамиков с изготовлением подиумов в штатные места

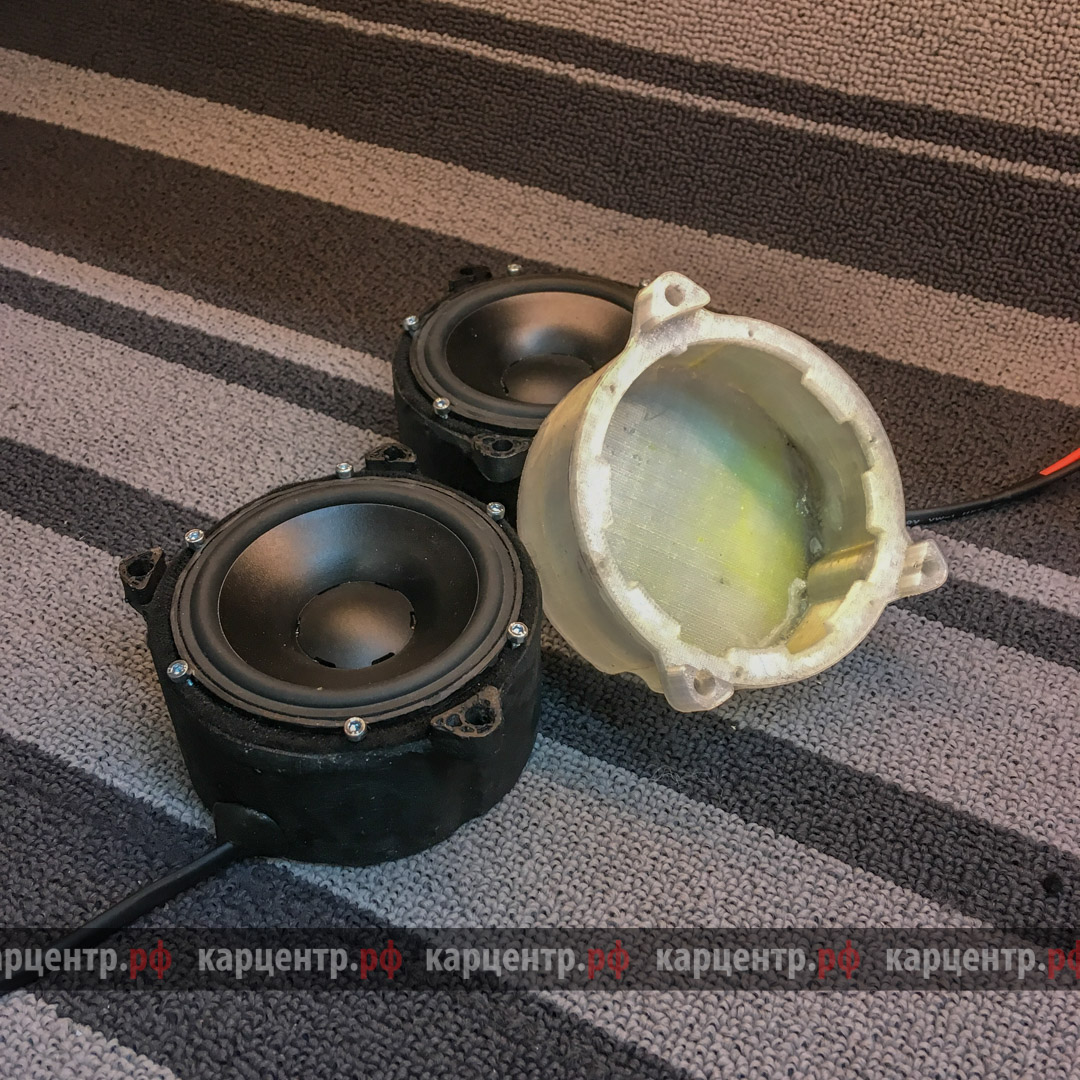

  3. Установка ВЧ и СЧ с изготовлением подиумов в штатные места

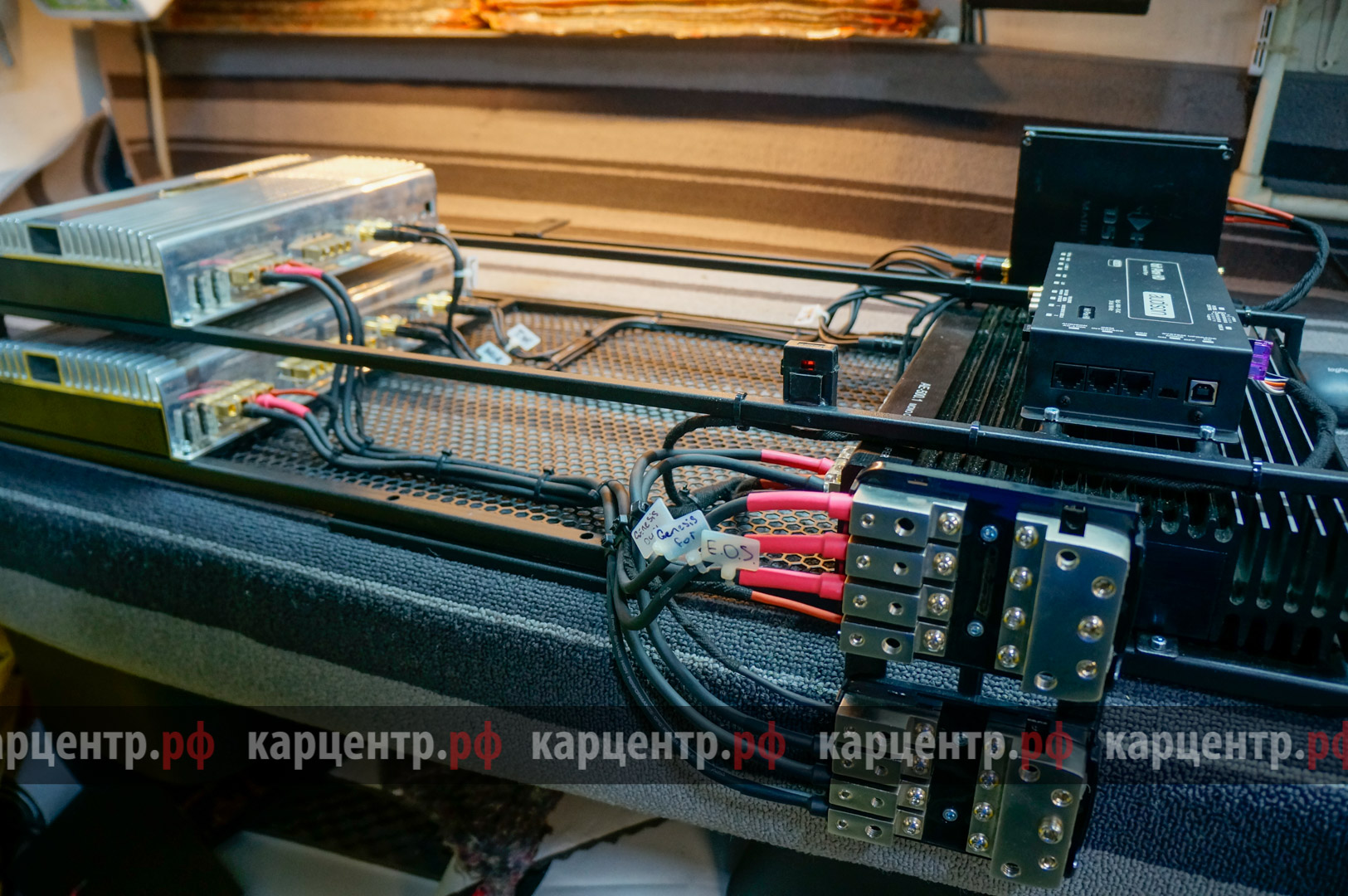

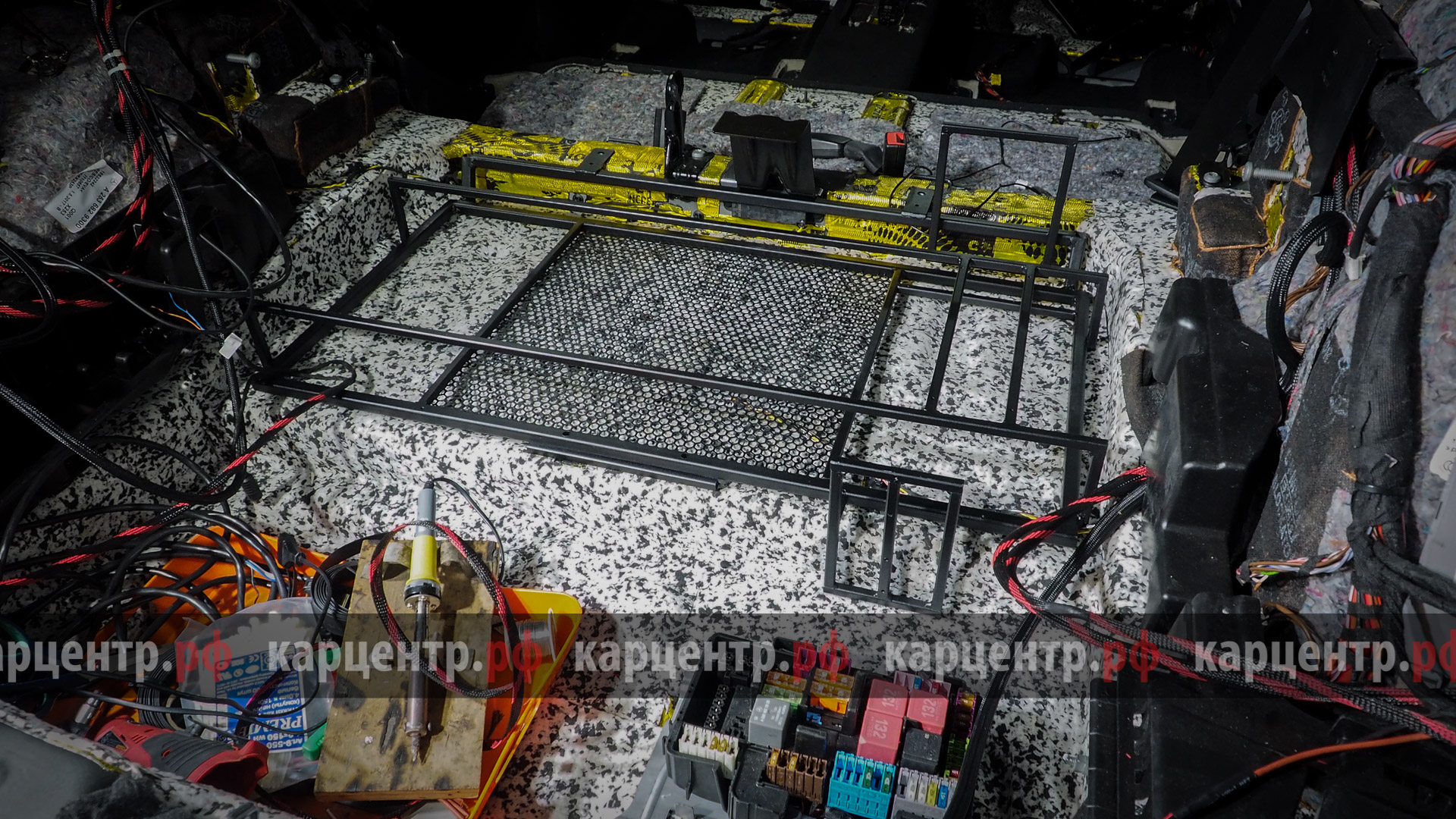

  4. Изготовление стальной рамы под усилители и процессор
  5. Установка и подключение процессора и усилителей
  6. Установка пульта управления аудиосистемой

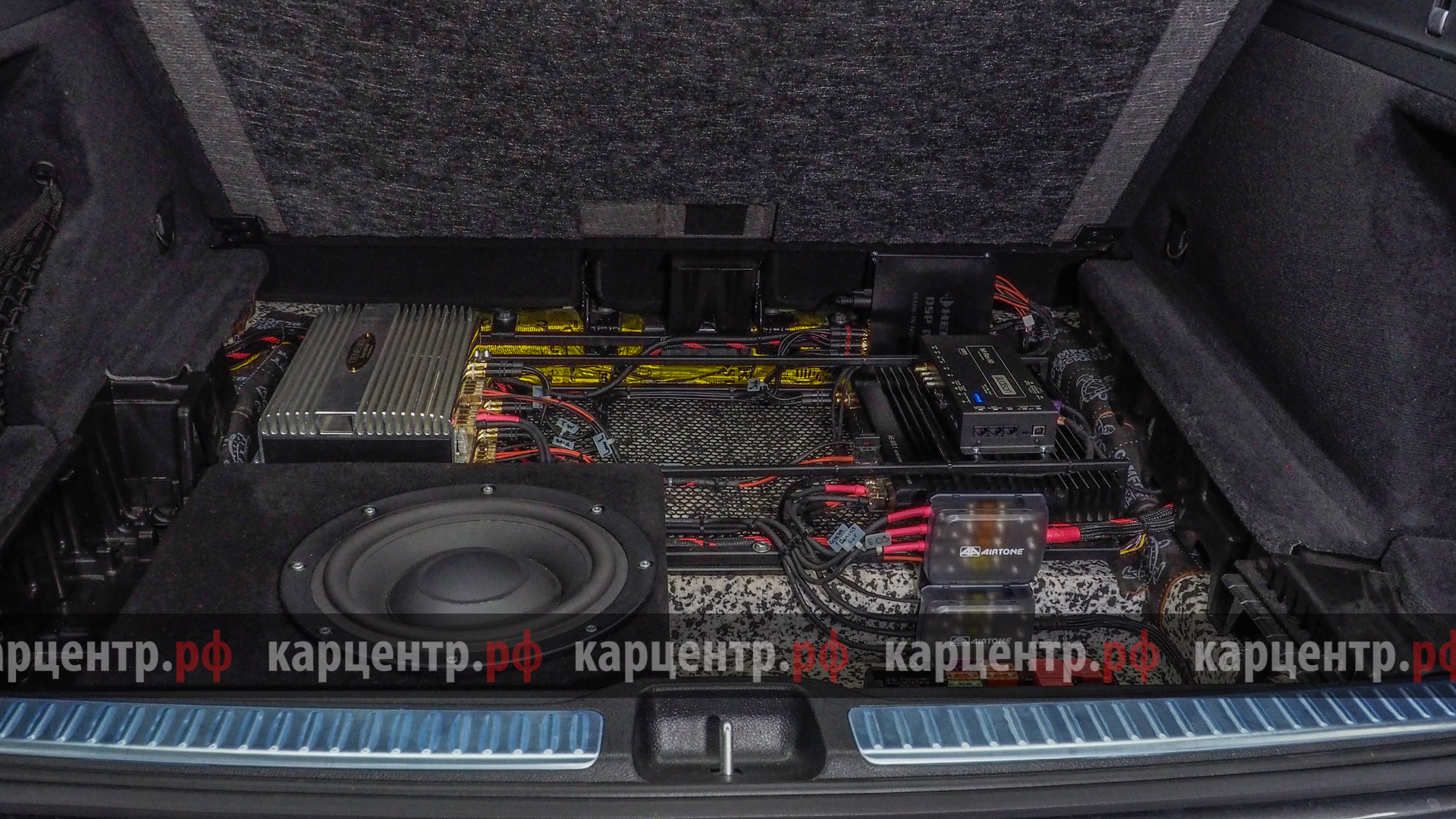

  7. Изготовление корпуса сабвуфера «стелс»
  8. Установка и подключение сабвуфера

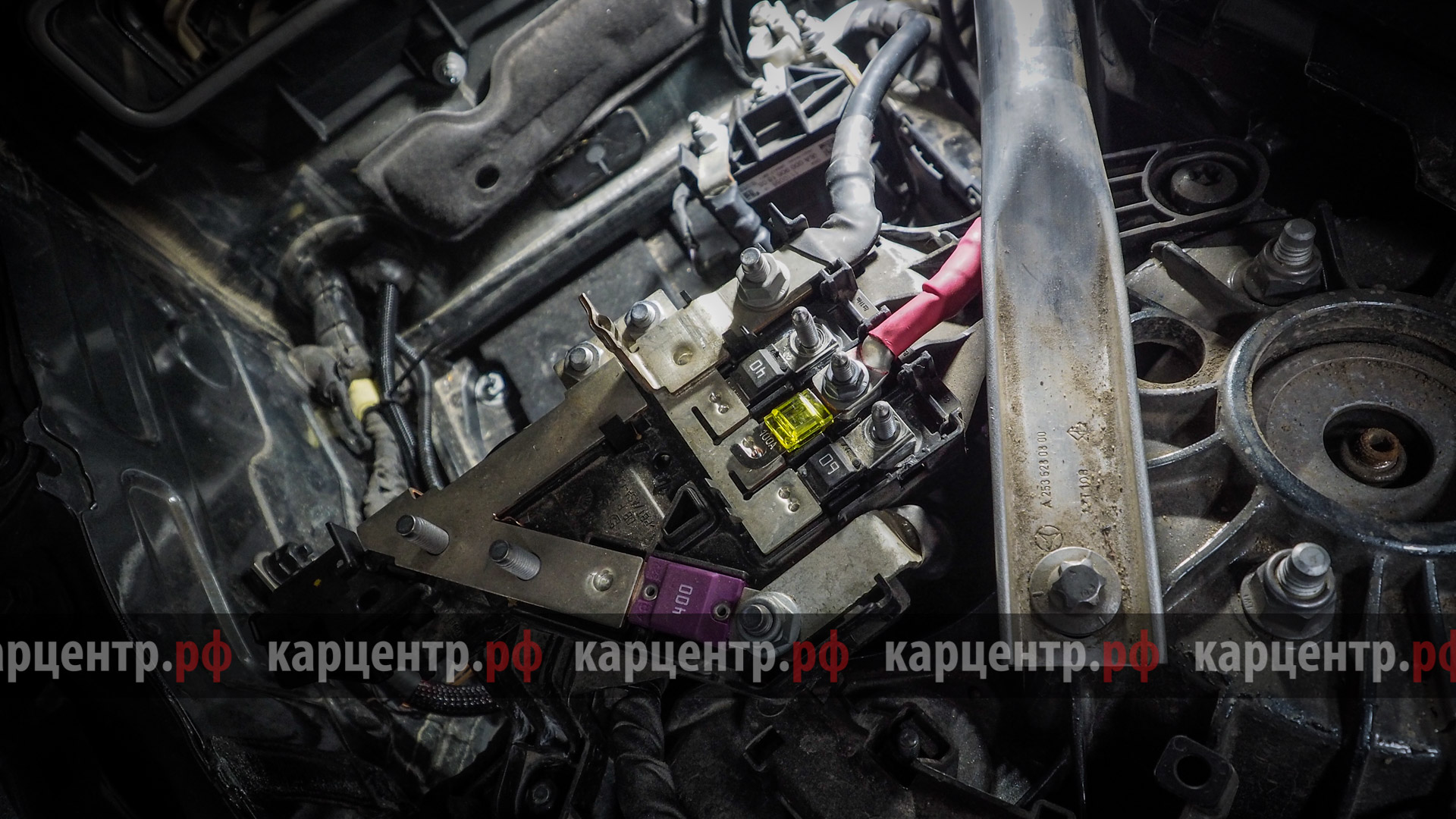

  9. Установка главного предохранителя
  10. Настройка установленной системы

Шумоизоляция по этапам и материалам.

Как мы делаем шумоизоляцию — подробно, по шагам

  • Пол

    4 слоя
    • 1-й слойвибродемпфер Comfort Gold G3
    • 2-й слойшумопоглотитель Comfort Lock 4

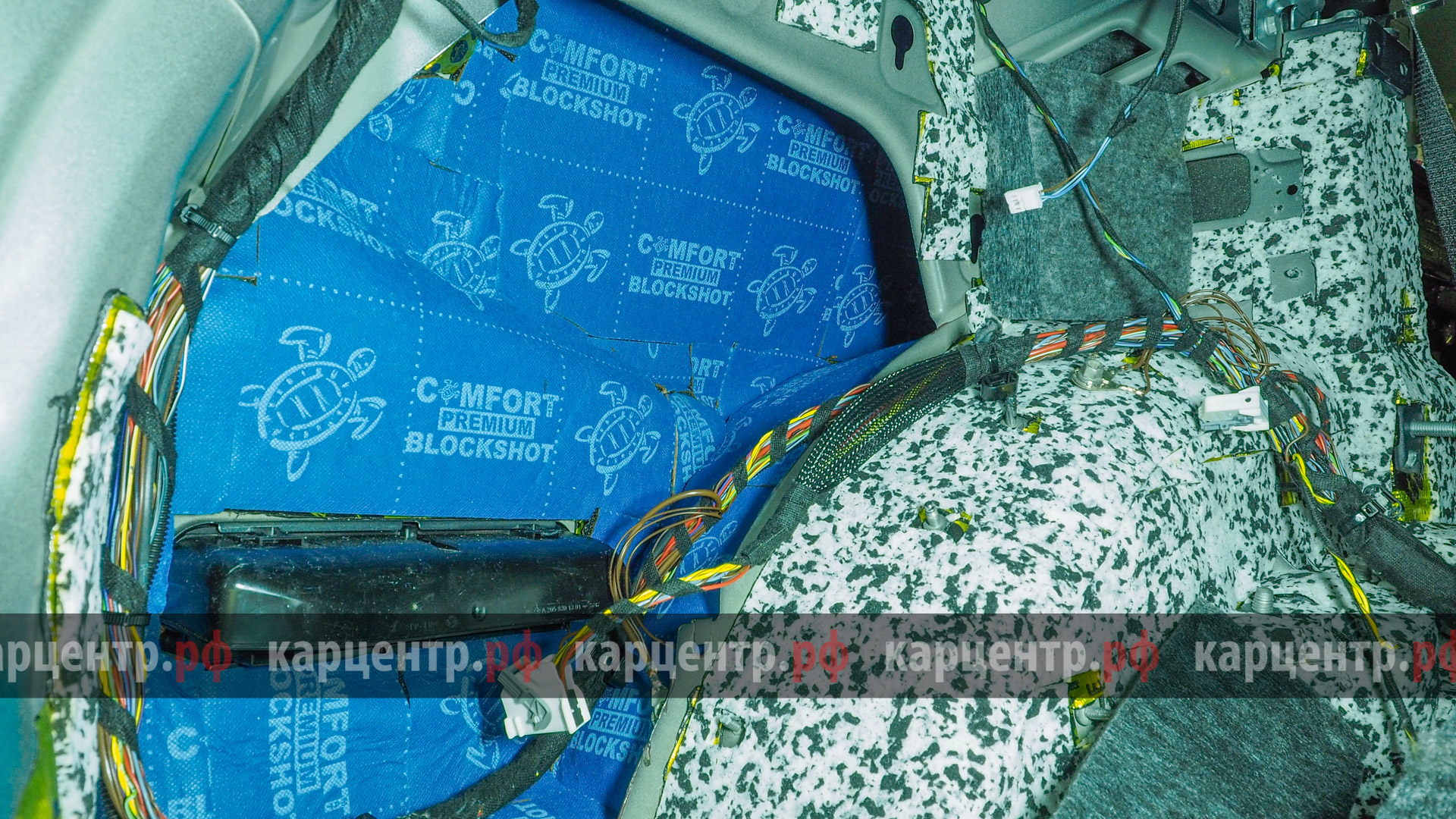

    • 3-й слойшумопоглотитель на задние крылья Comfort Blockshot

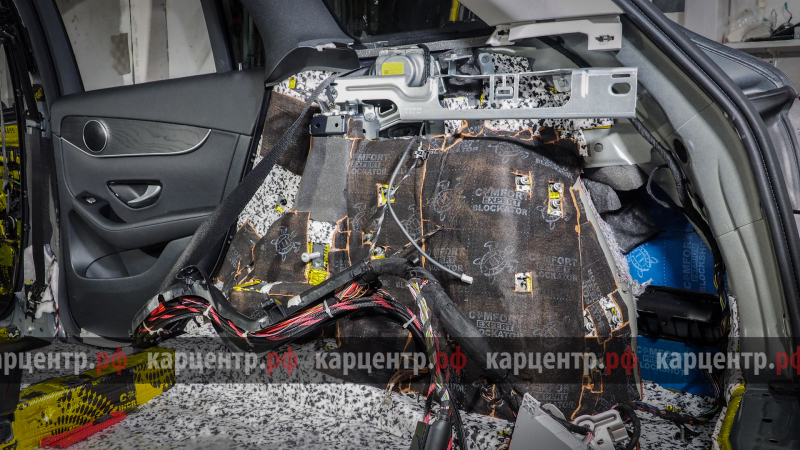

    • 4-й слойшумопоглотитель на центральный тоннель, передние и задние арки Comfort Blockator

  • Крыша

    2 слоя
    • 1-й слойвибродемпфер Comfort Gold G2
    • 2-й слойшумопоглотитель Comfort Soft Wave

  • Двери

    5 слоёв
    • 1-й слой внутренней частивибродемпфер Comfort Gold G2
    • 2-й слой внутренней частишумопоглотитель Comfort Fusion
    • внешнюю частьвибродемпфер Comfort Gold G2
    • обшивка двери, 1-й слойвибродемпфер Turbo M2
    • обшивка двери, 2-й слойшумопоглотитель Comfort Soft Wave

  • Капот

    1 слой
    • вибродемпфер Comfort Gold G2

  • Крышка багажника

    1 слой
    • вибродемпфер Comfort Gold G2

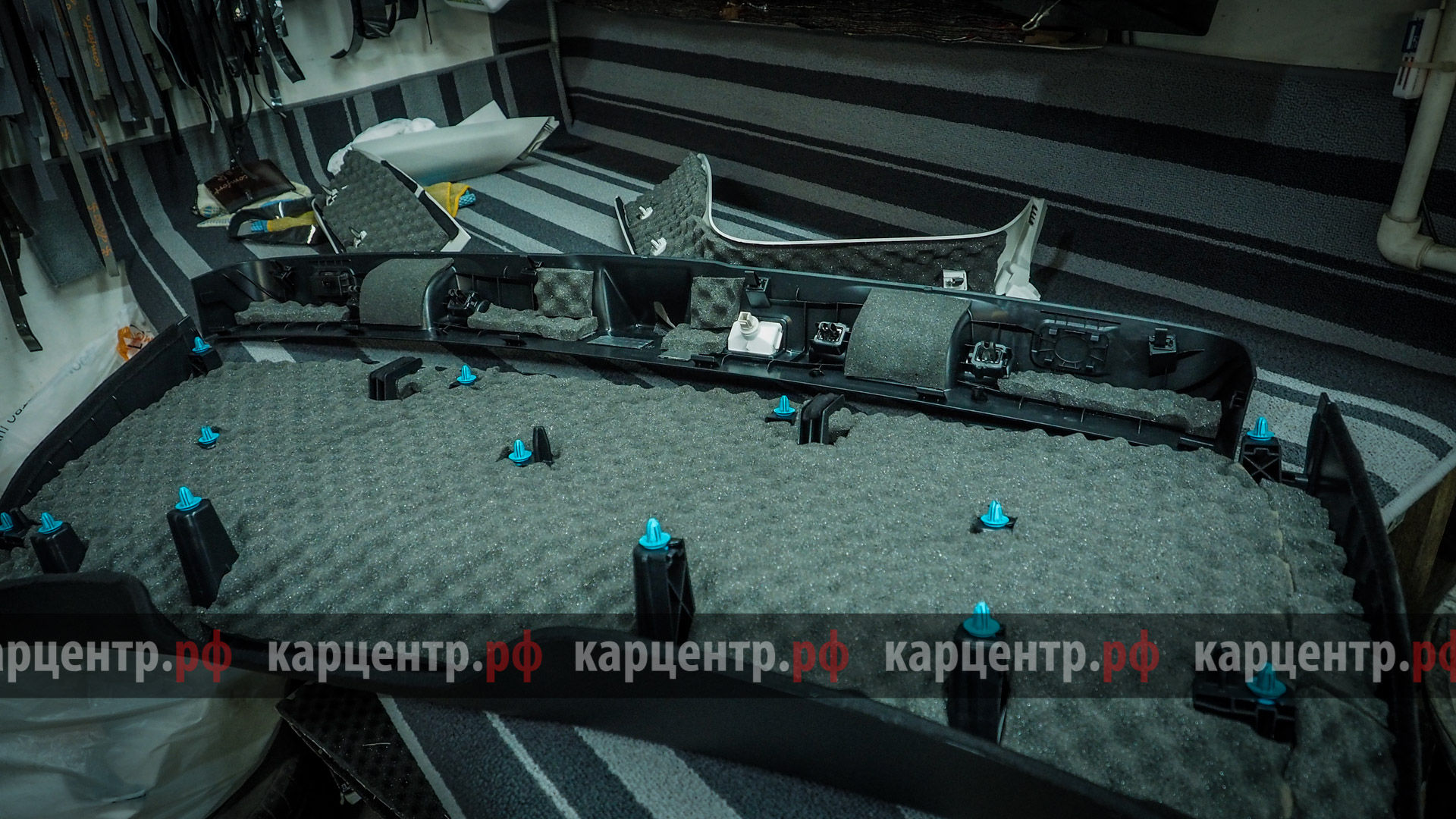

  • Салонный пластик

    2 слоя
    • 1-й слойвибродемпфер Turbo M2
    • 2-й слойшумопоглотитель Comfort Soft Wave
    • Все стыки пластика обрабатываются антискрипом Comfort Bitosoft.
10 этапов · 60 фото

Фотогалерея.

  1. 01/10

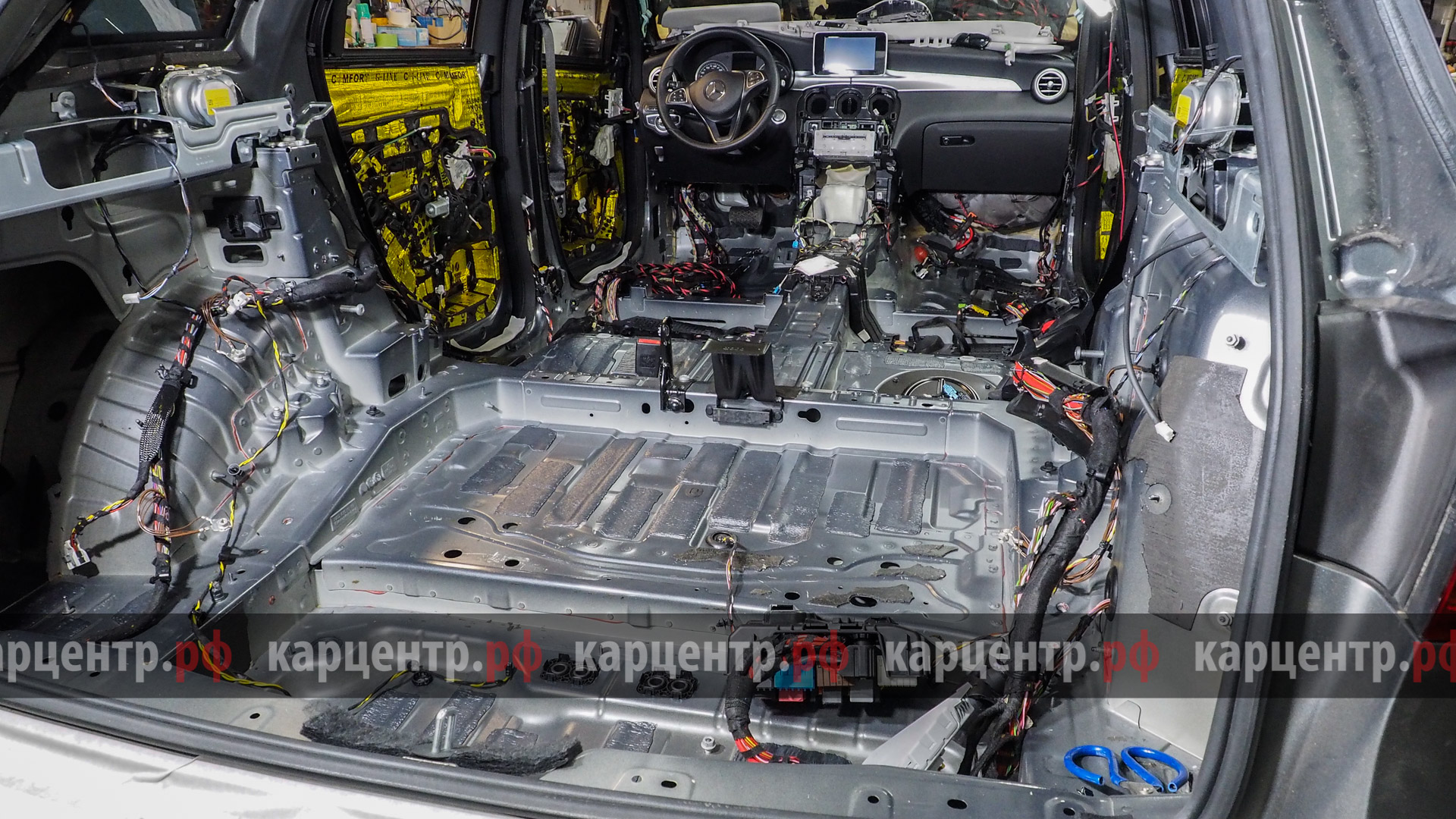

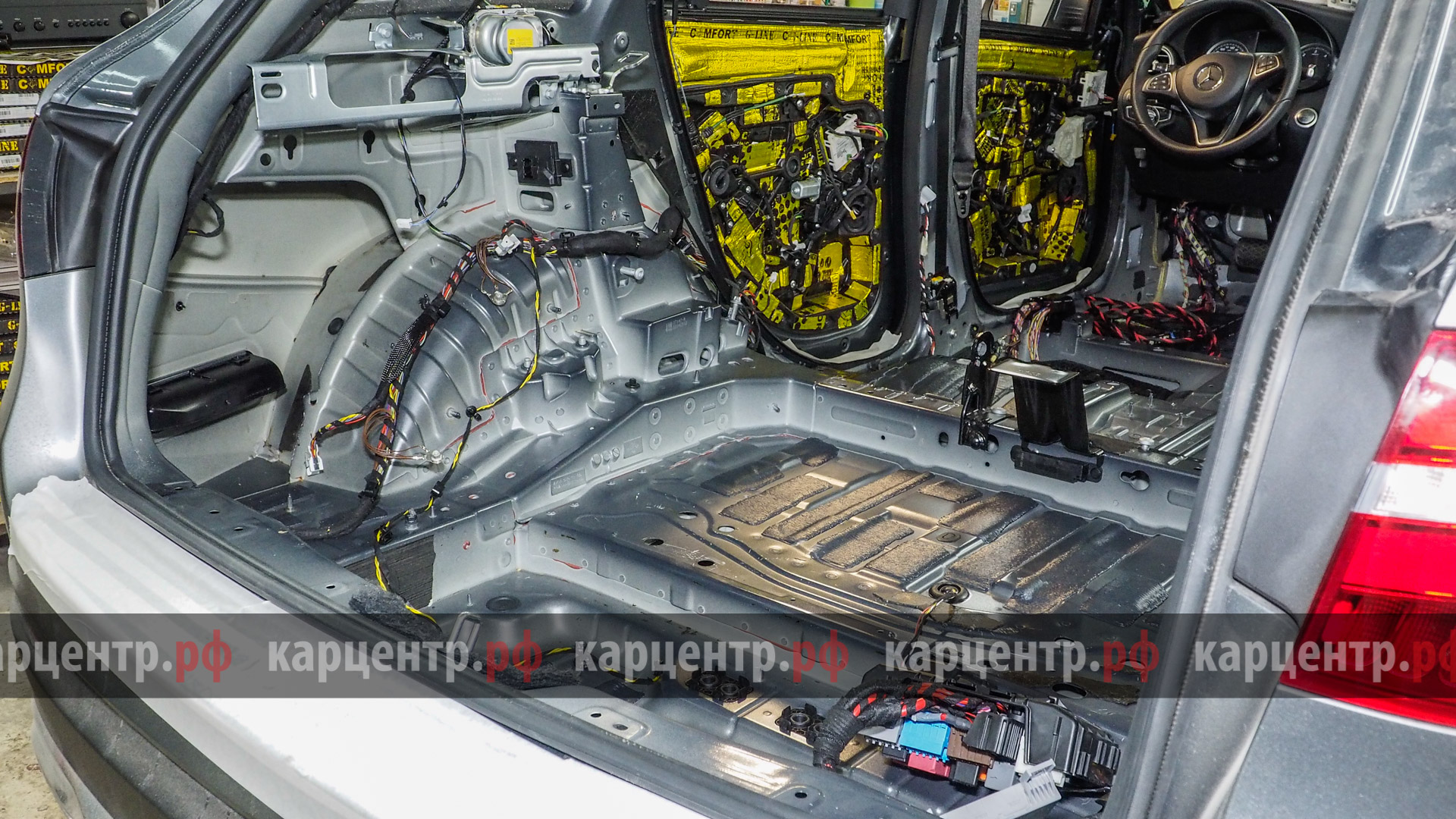

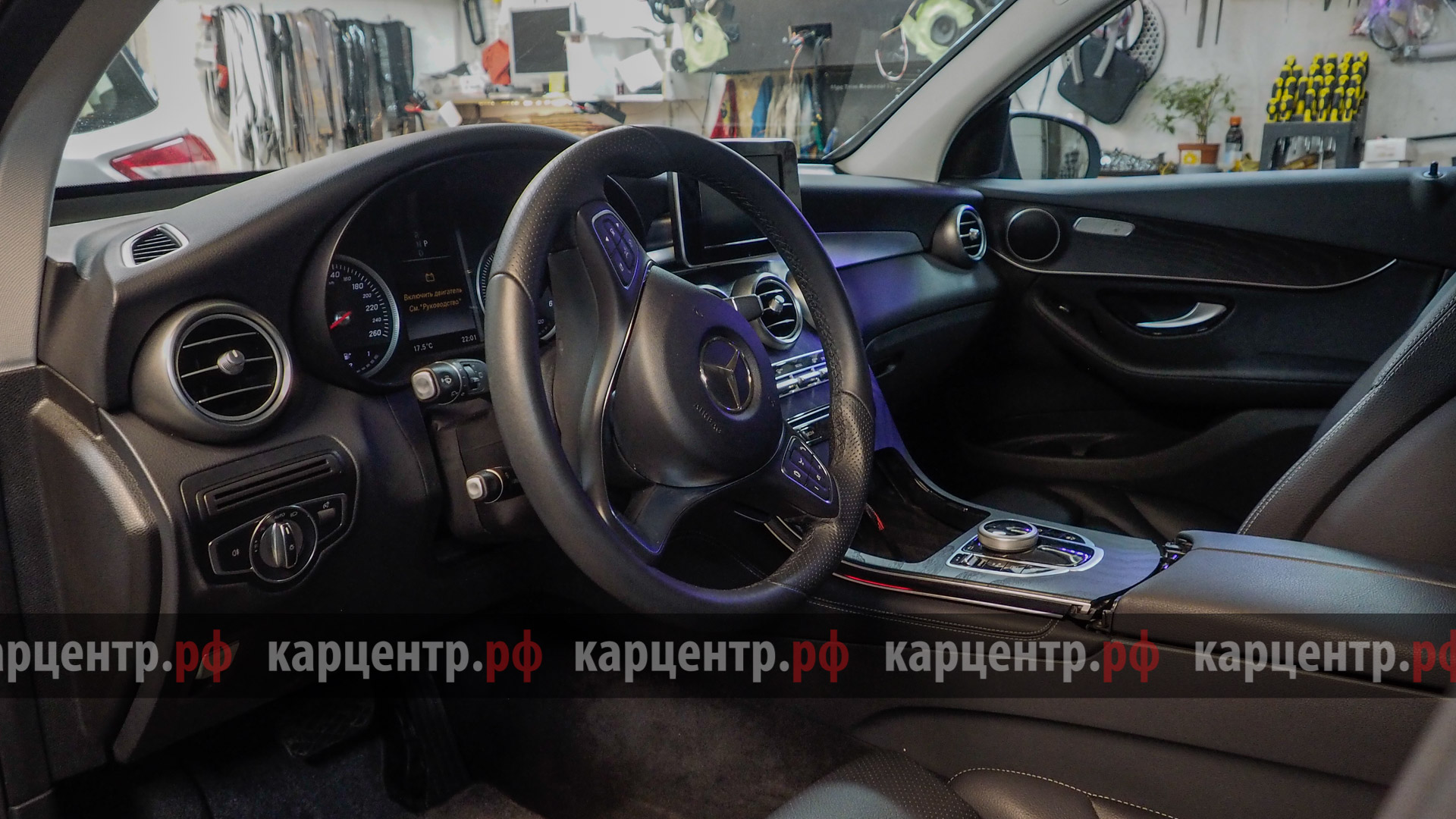

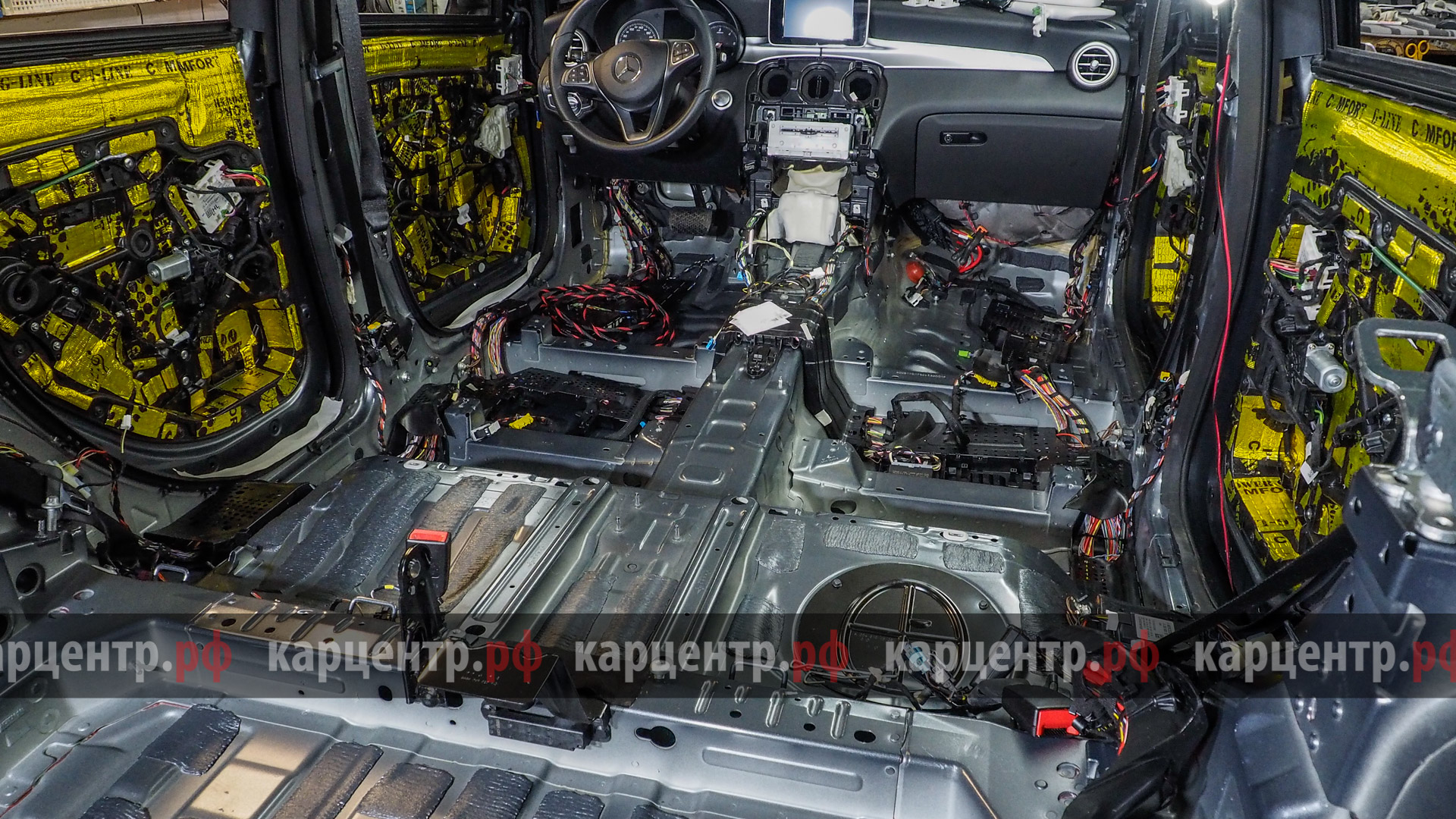

    Разборка салона Mercedes GLC

    6 фото
  2. 02/10

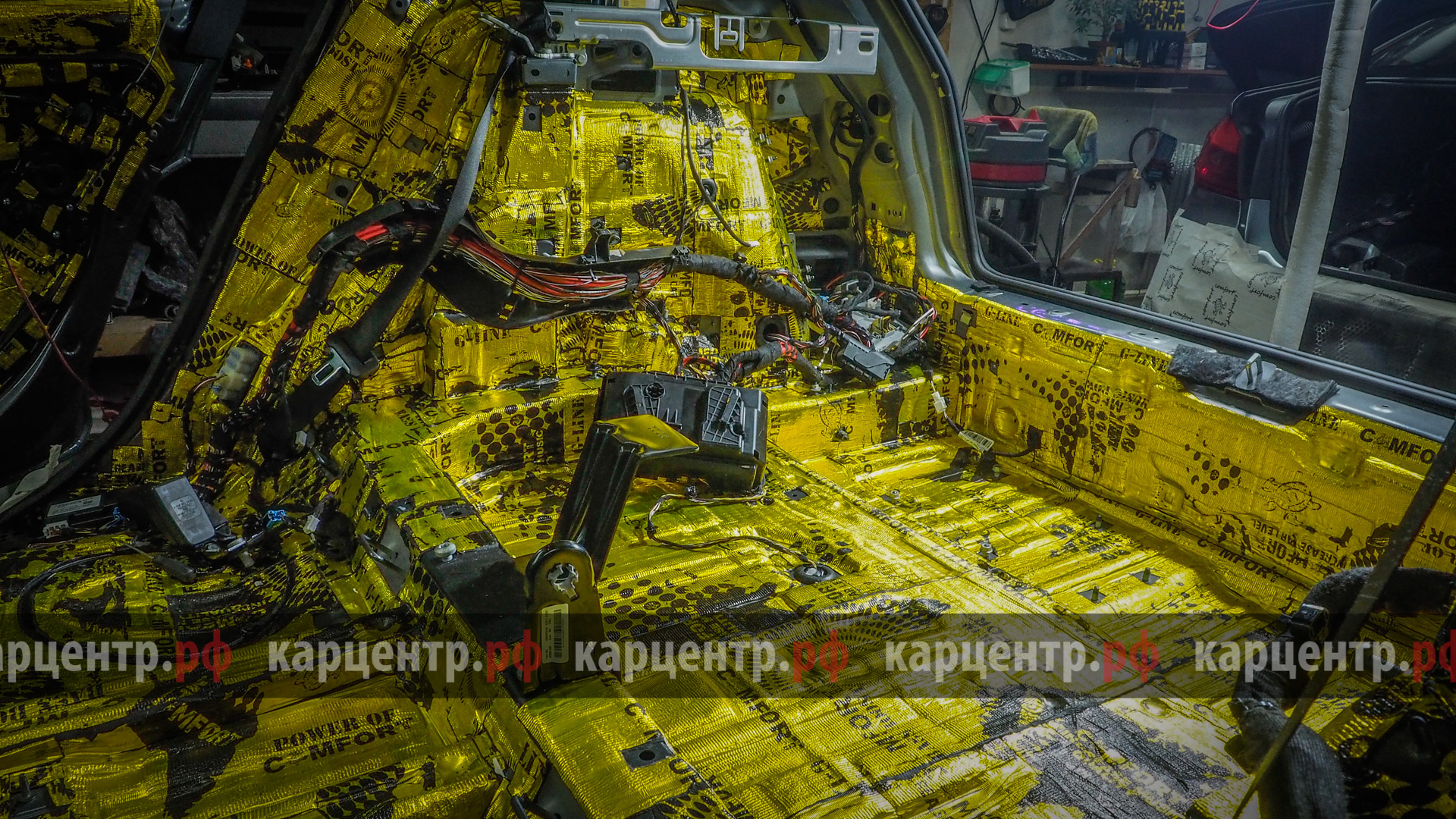

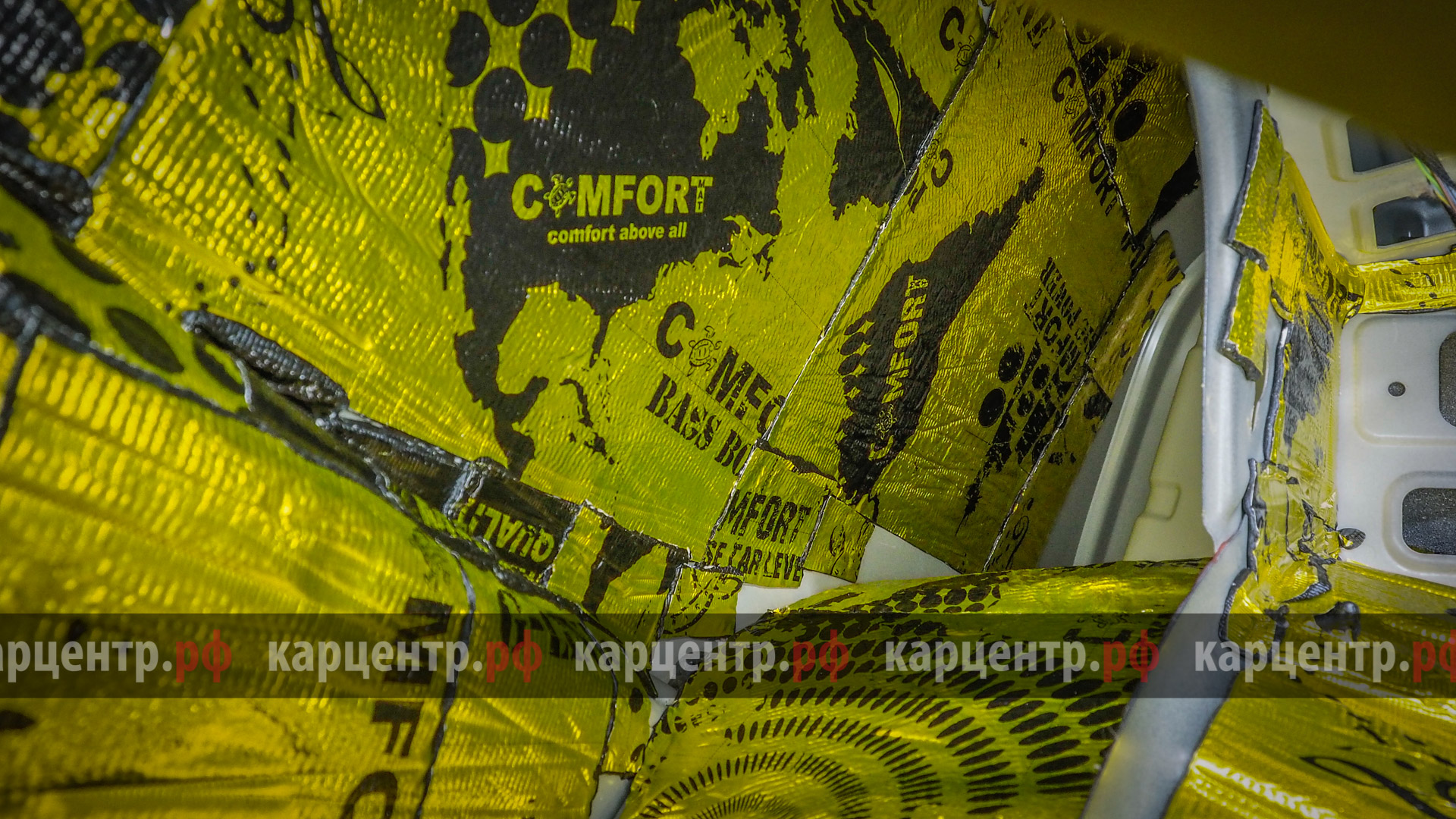

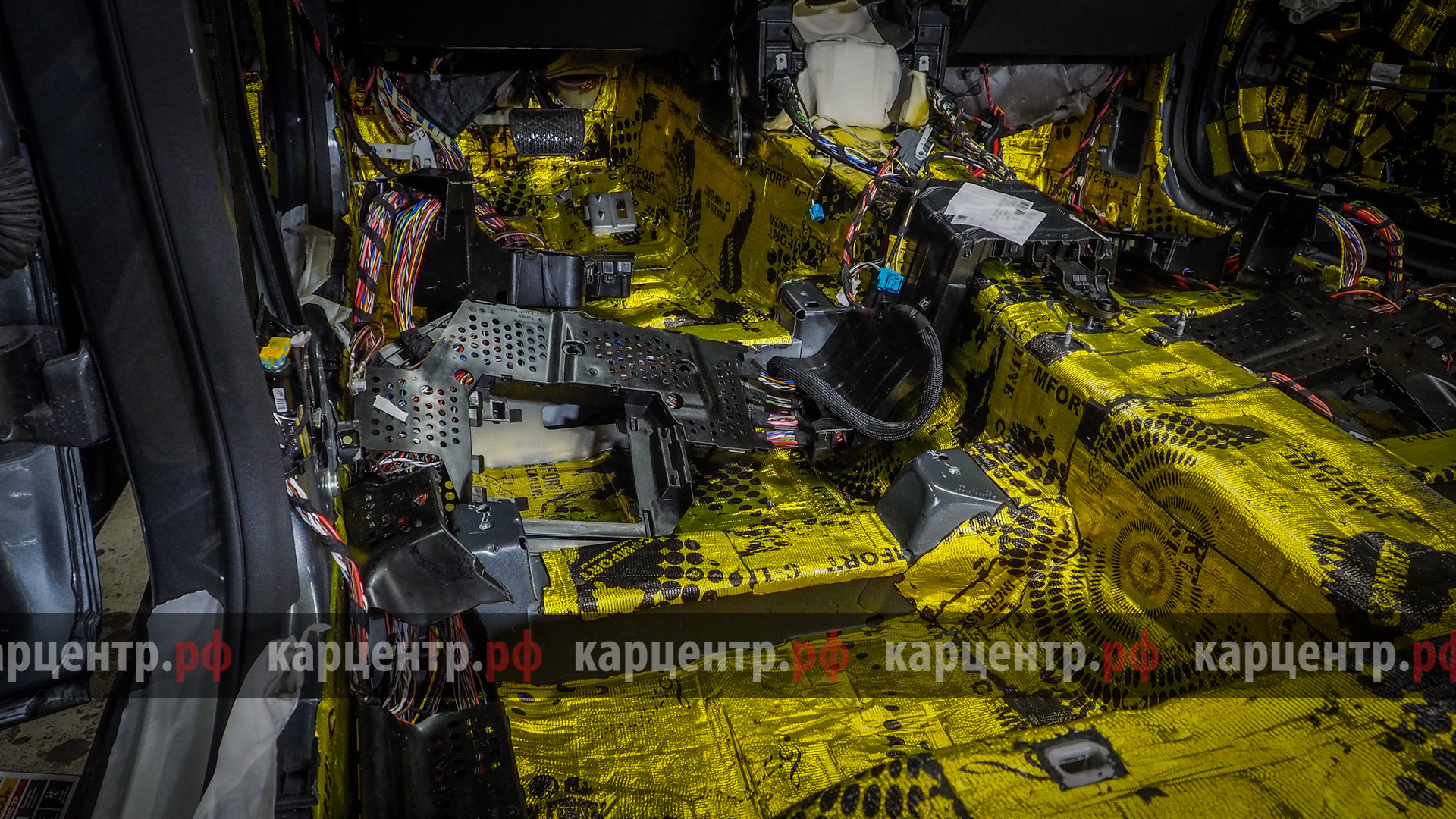

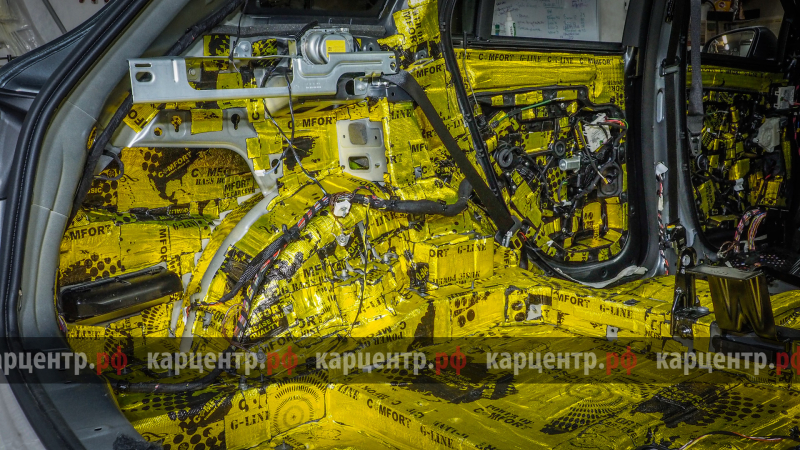

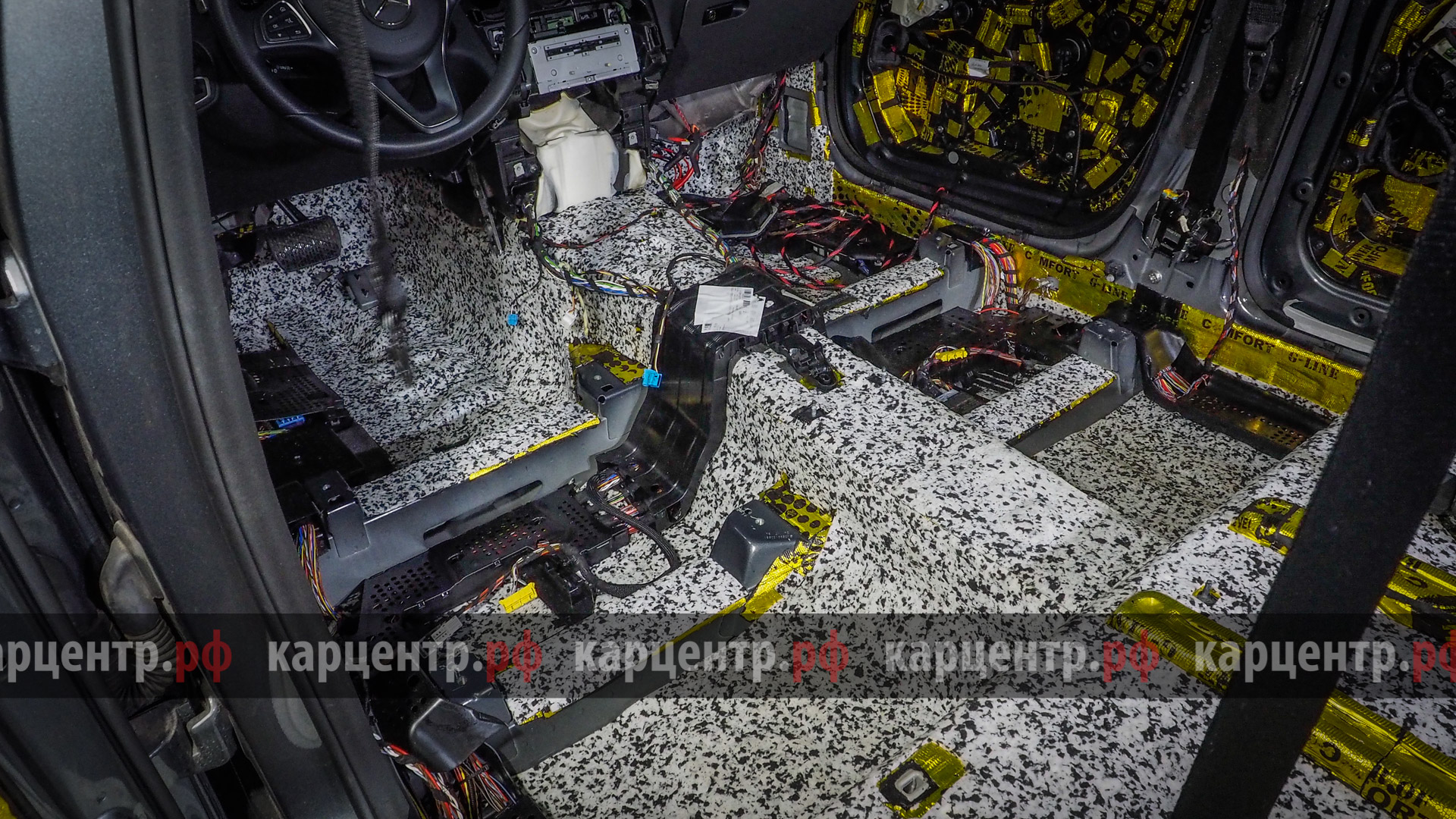

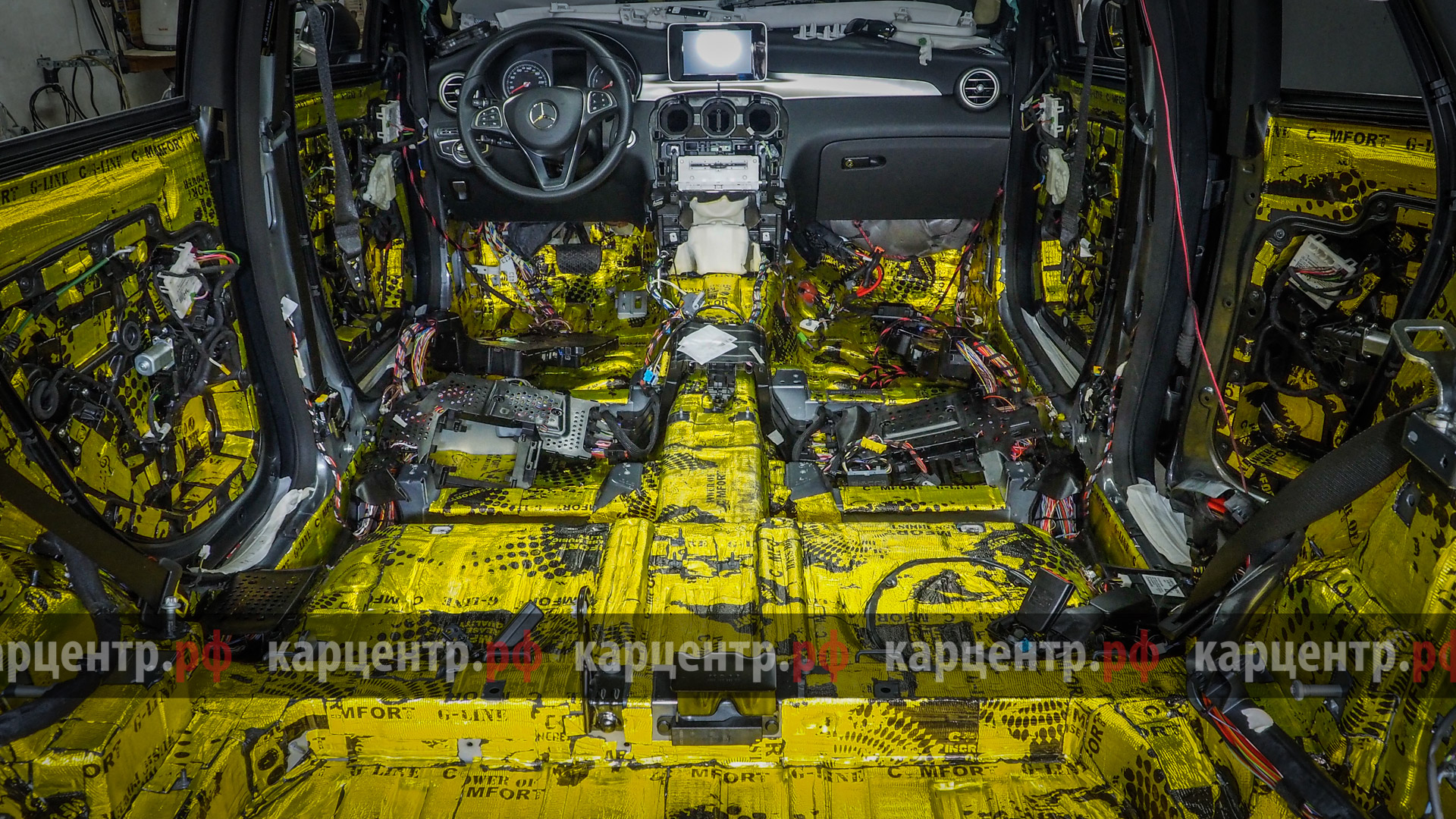

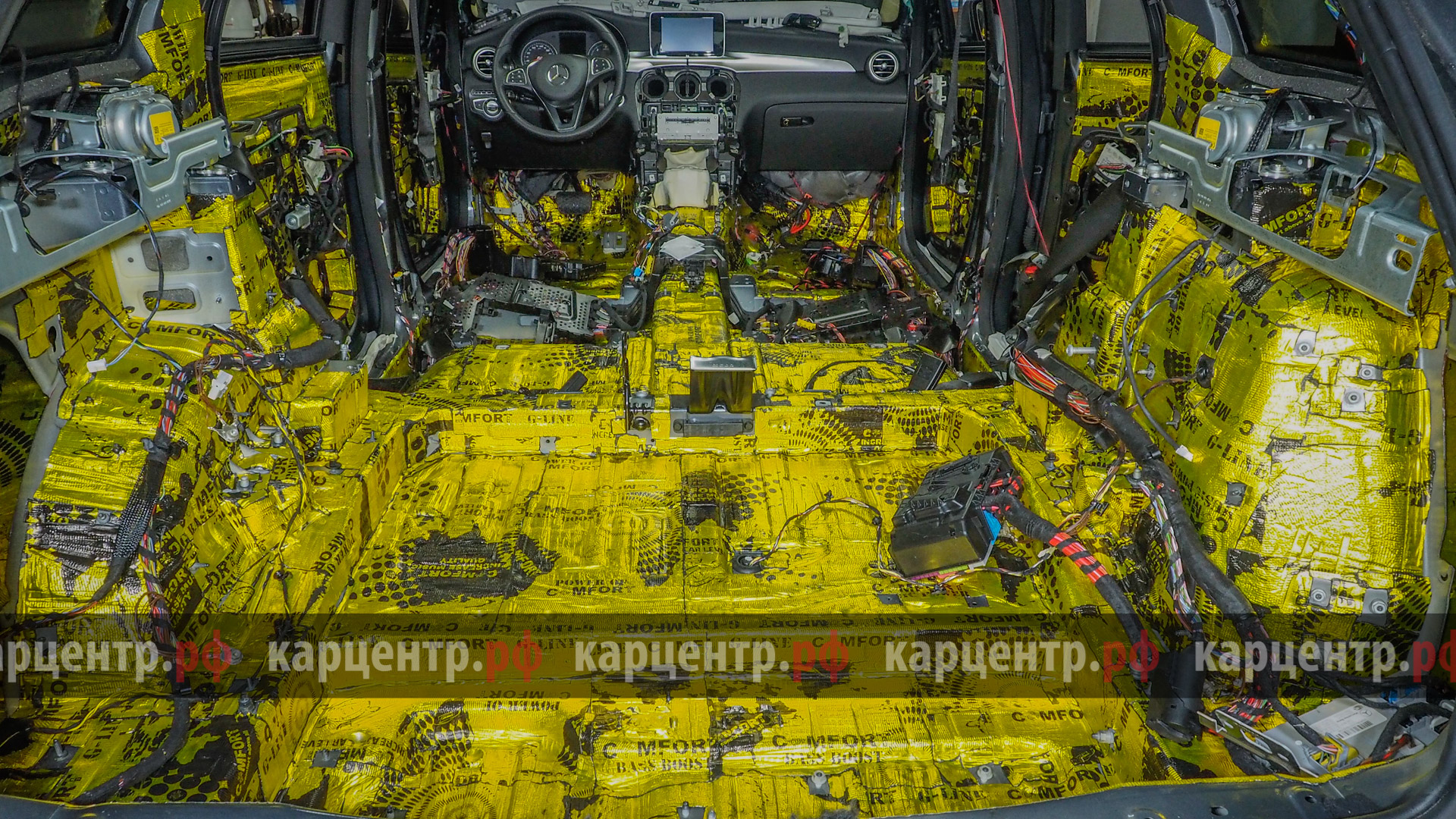

    Виброизоляция пола салона и багажника, арок, крыльев Mercedes GLC

    6 фото
  3. 03/10

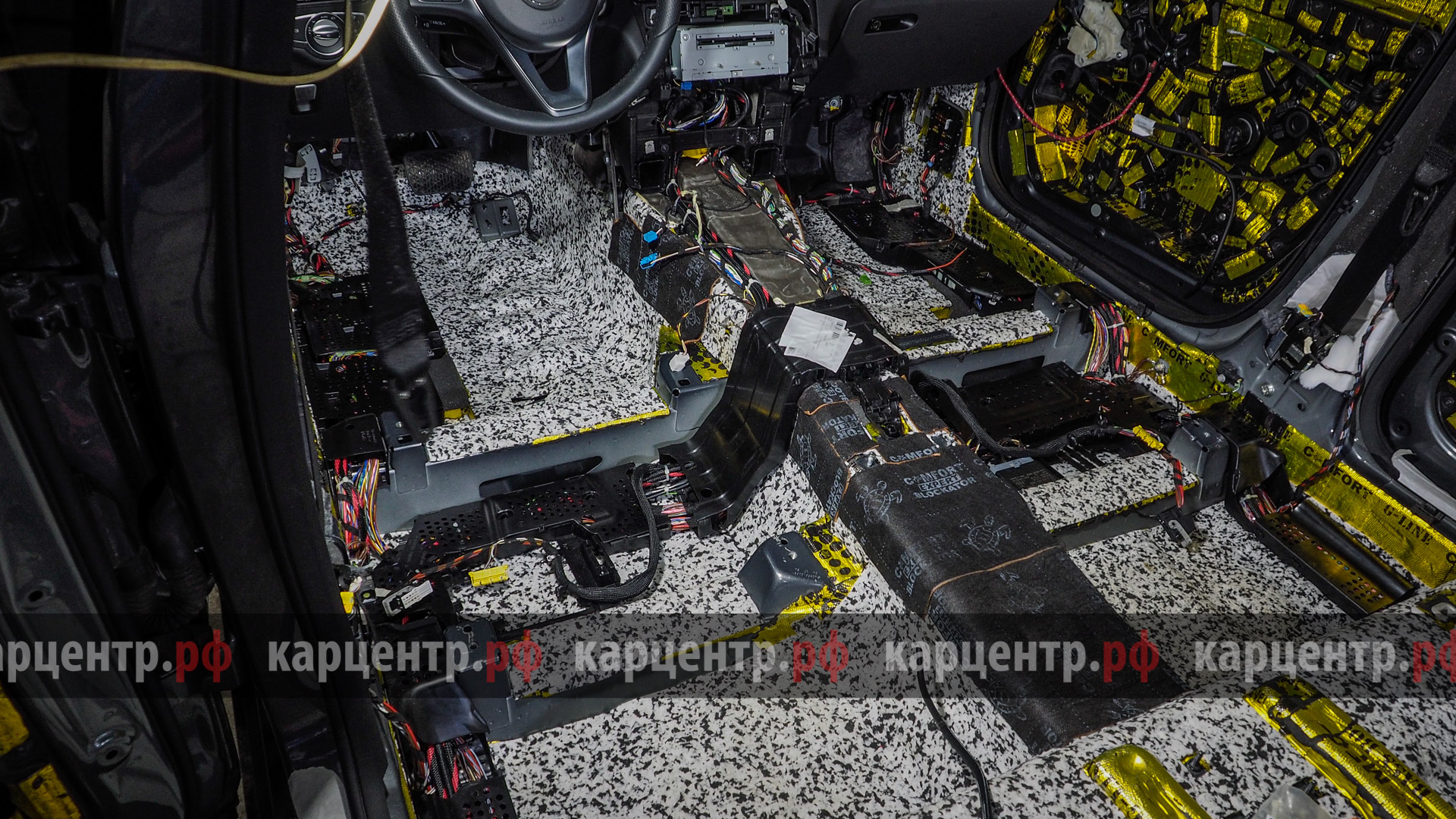

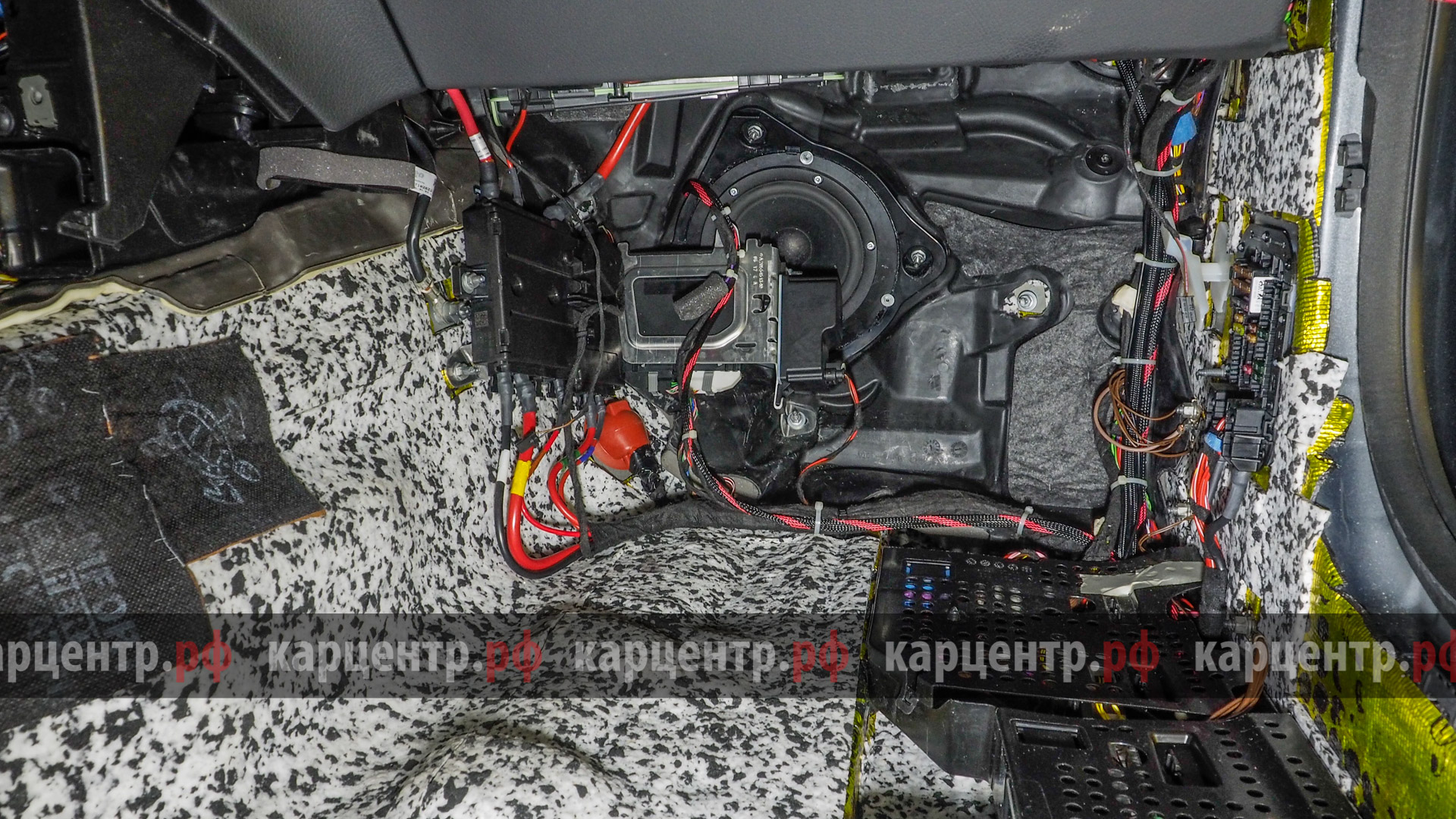

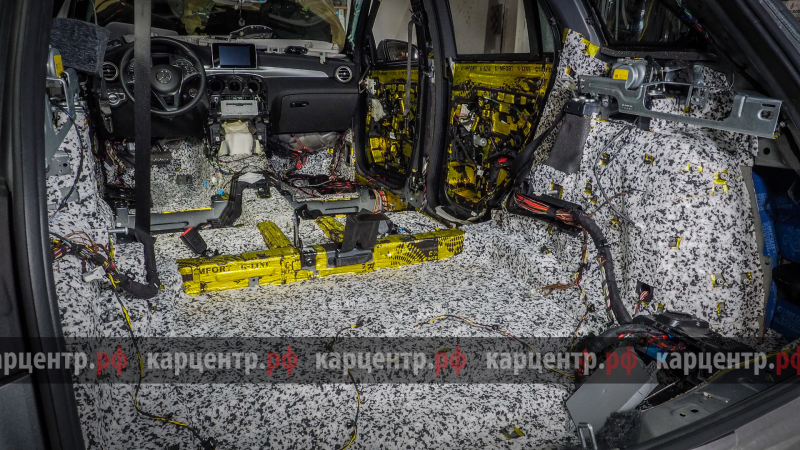

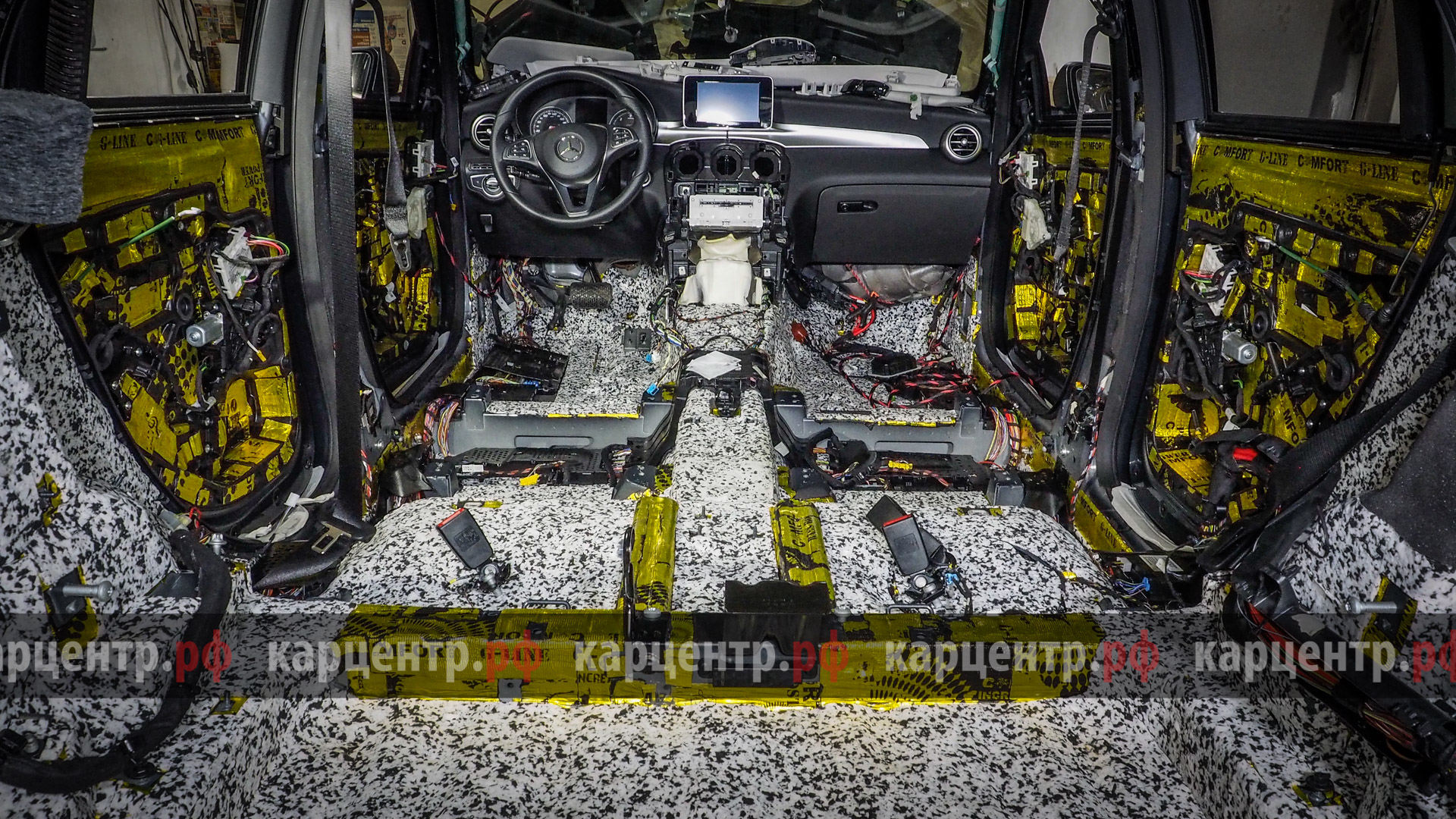

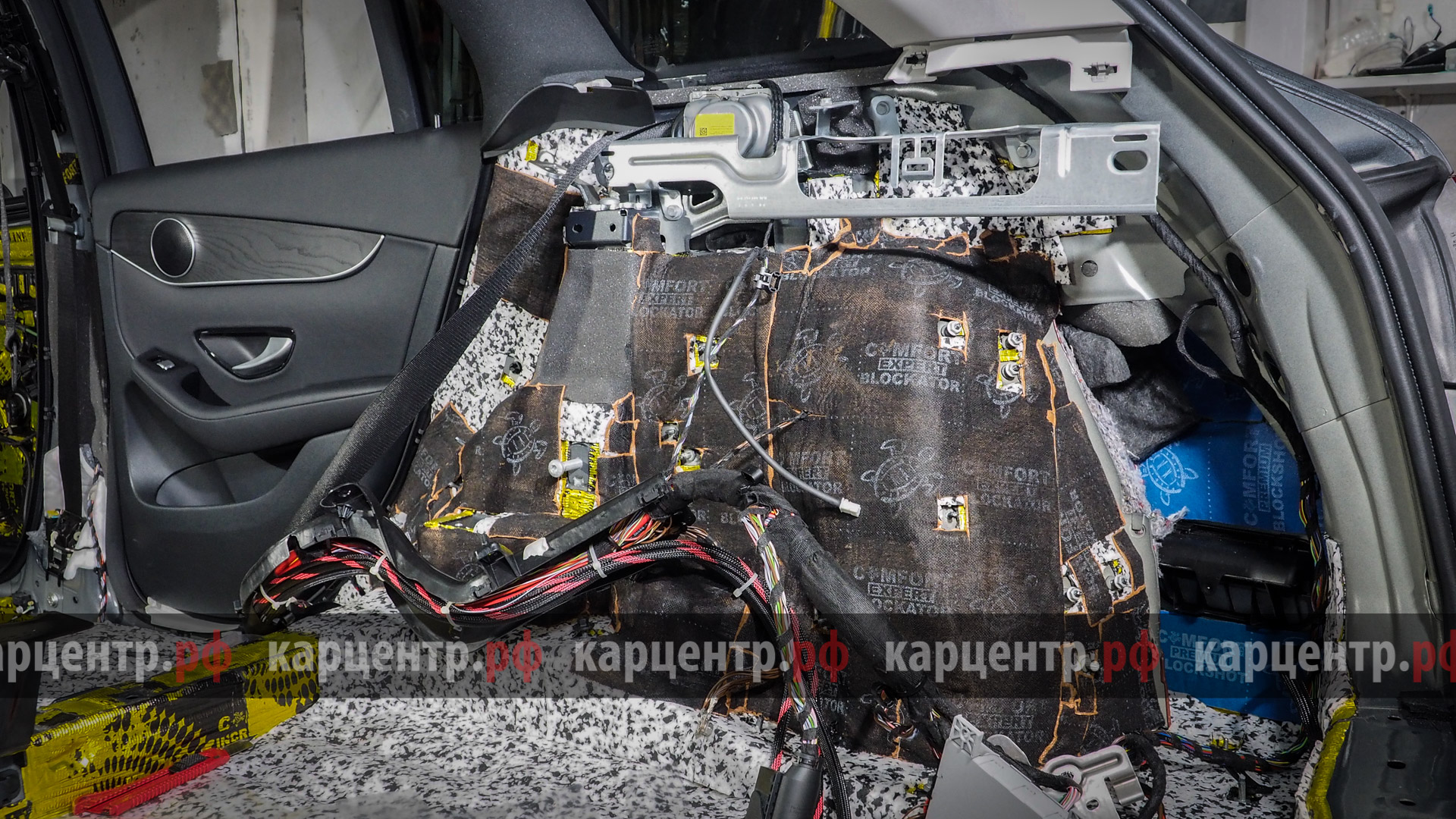

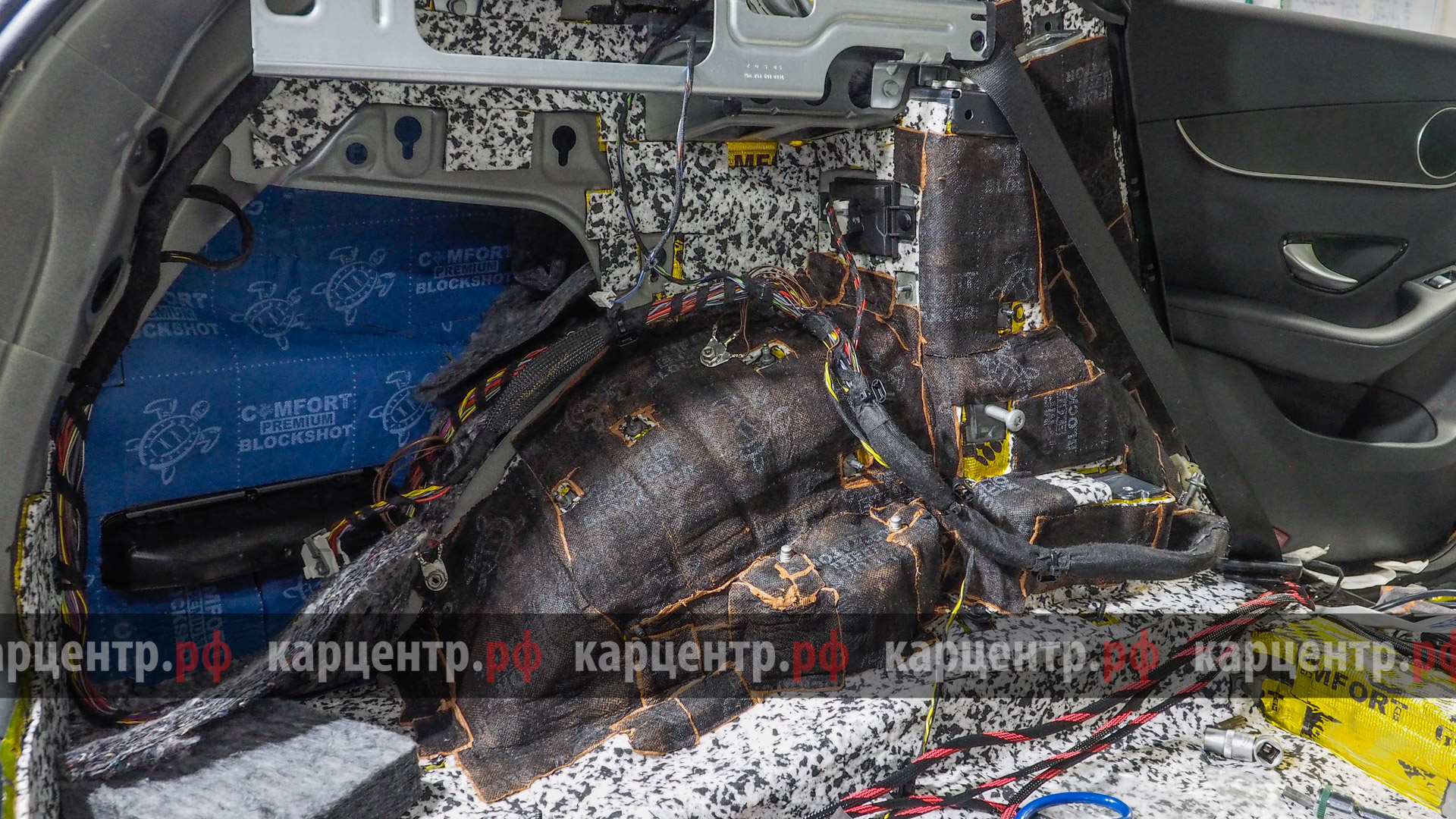

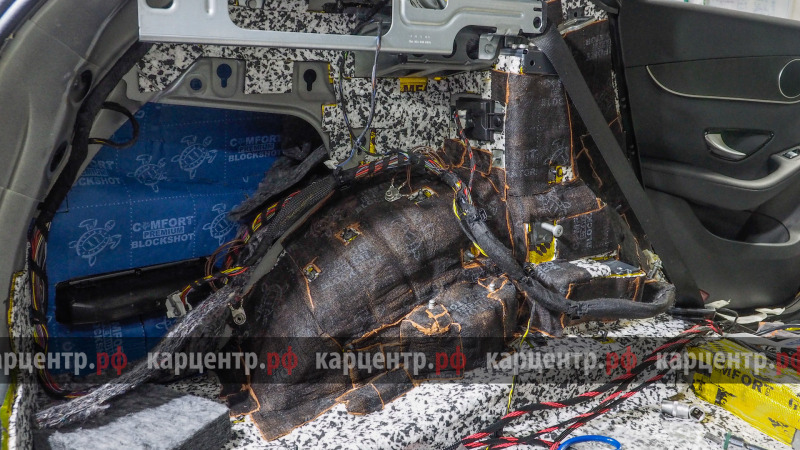

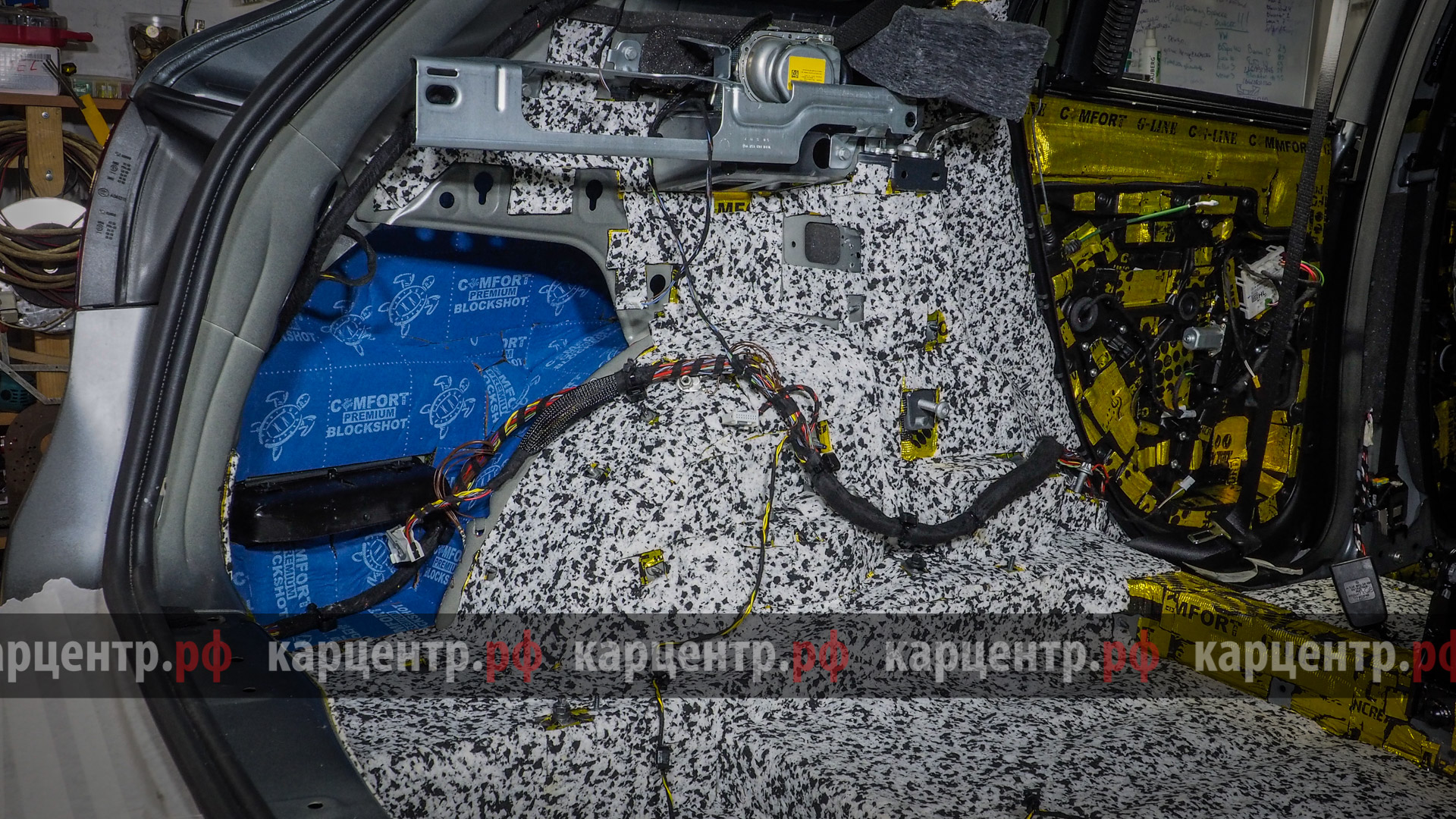

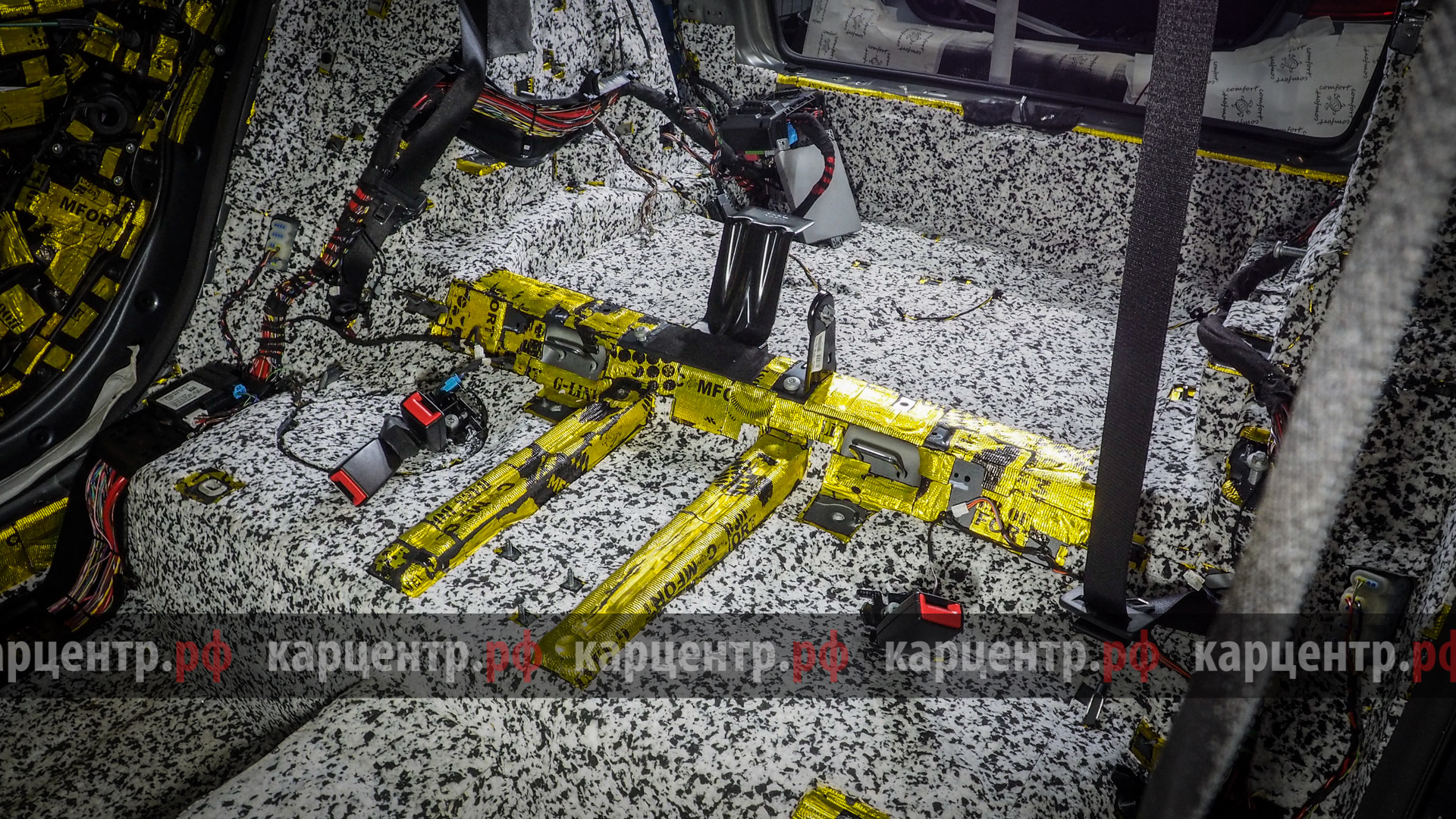

    Шумоизоляция пола салона и багажника, арок и крыльев Mercedes GLC

    9 фото
  4. 04/10

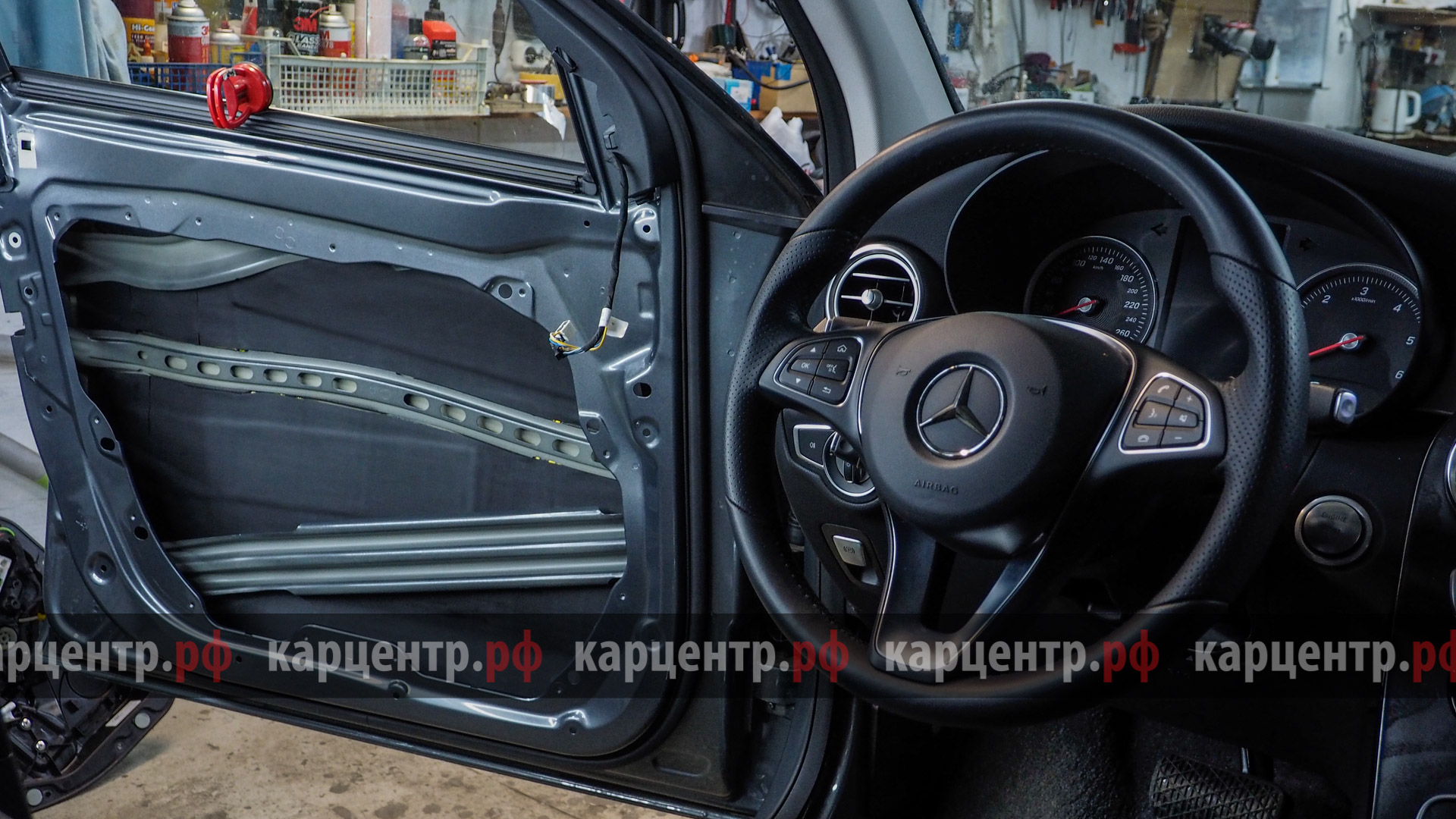

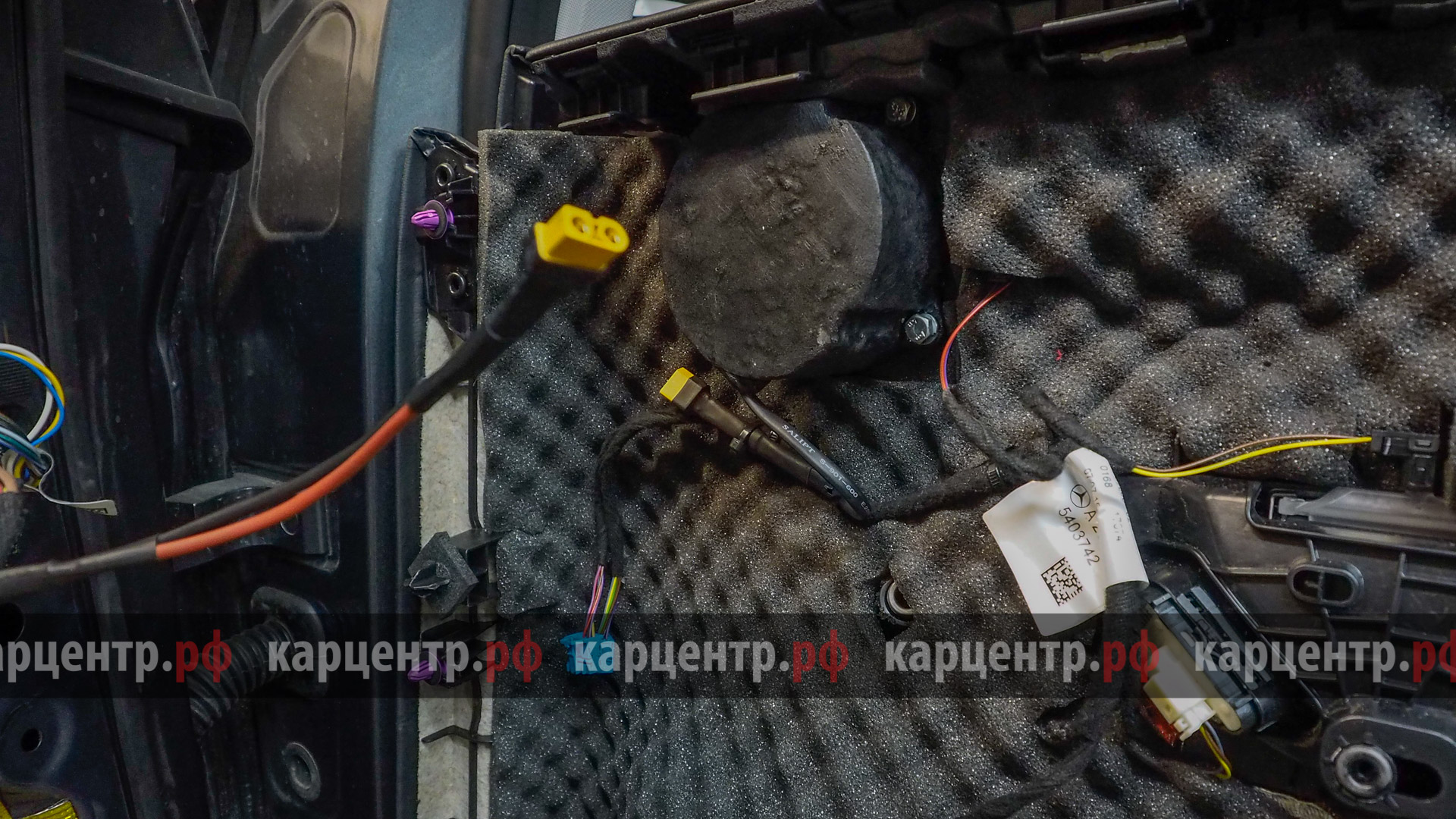

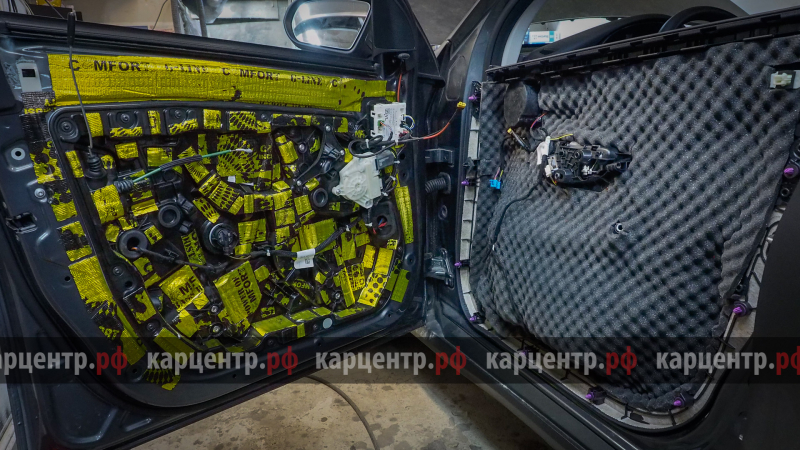

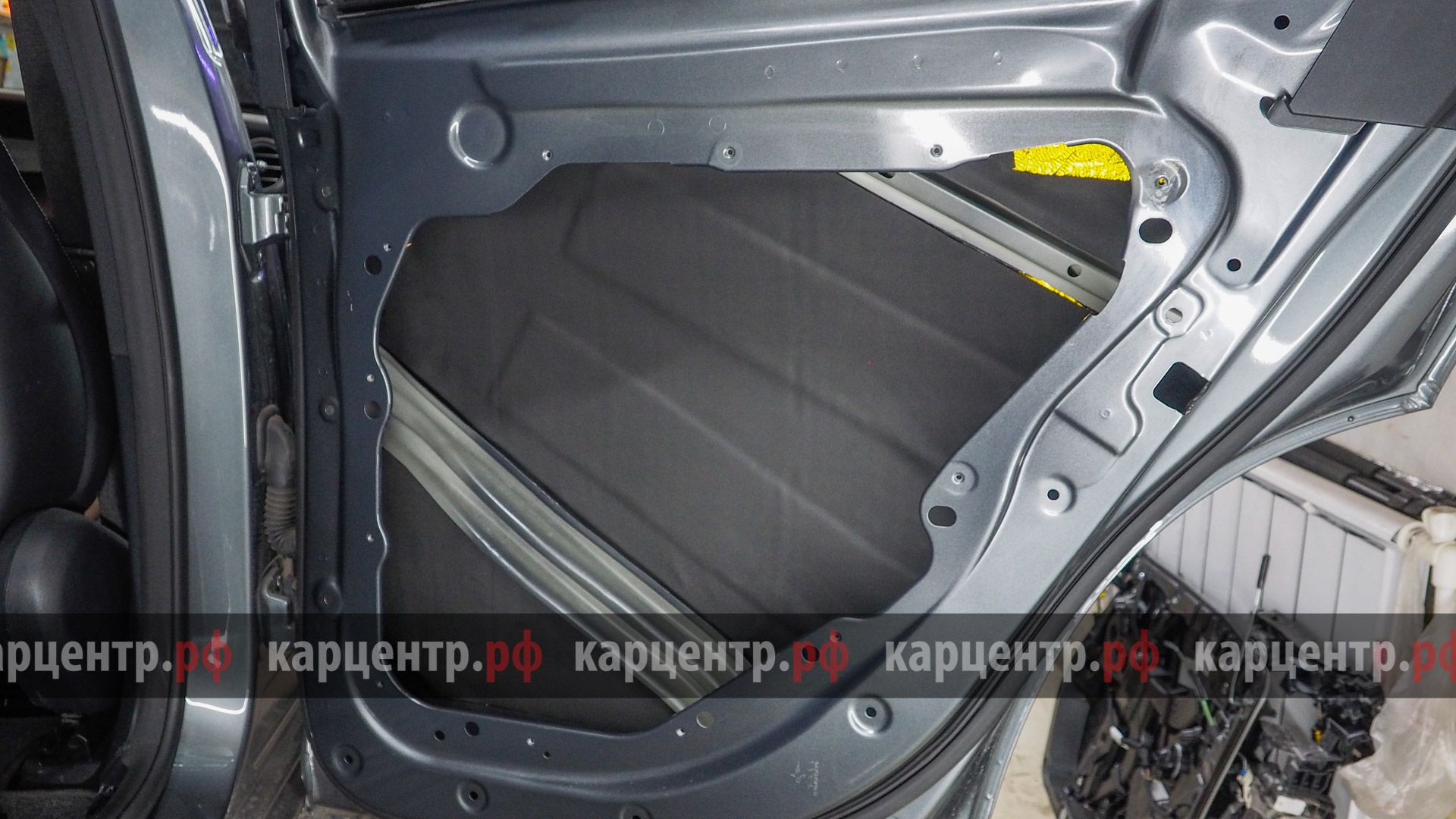

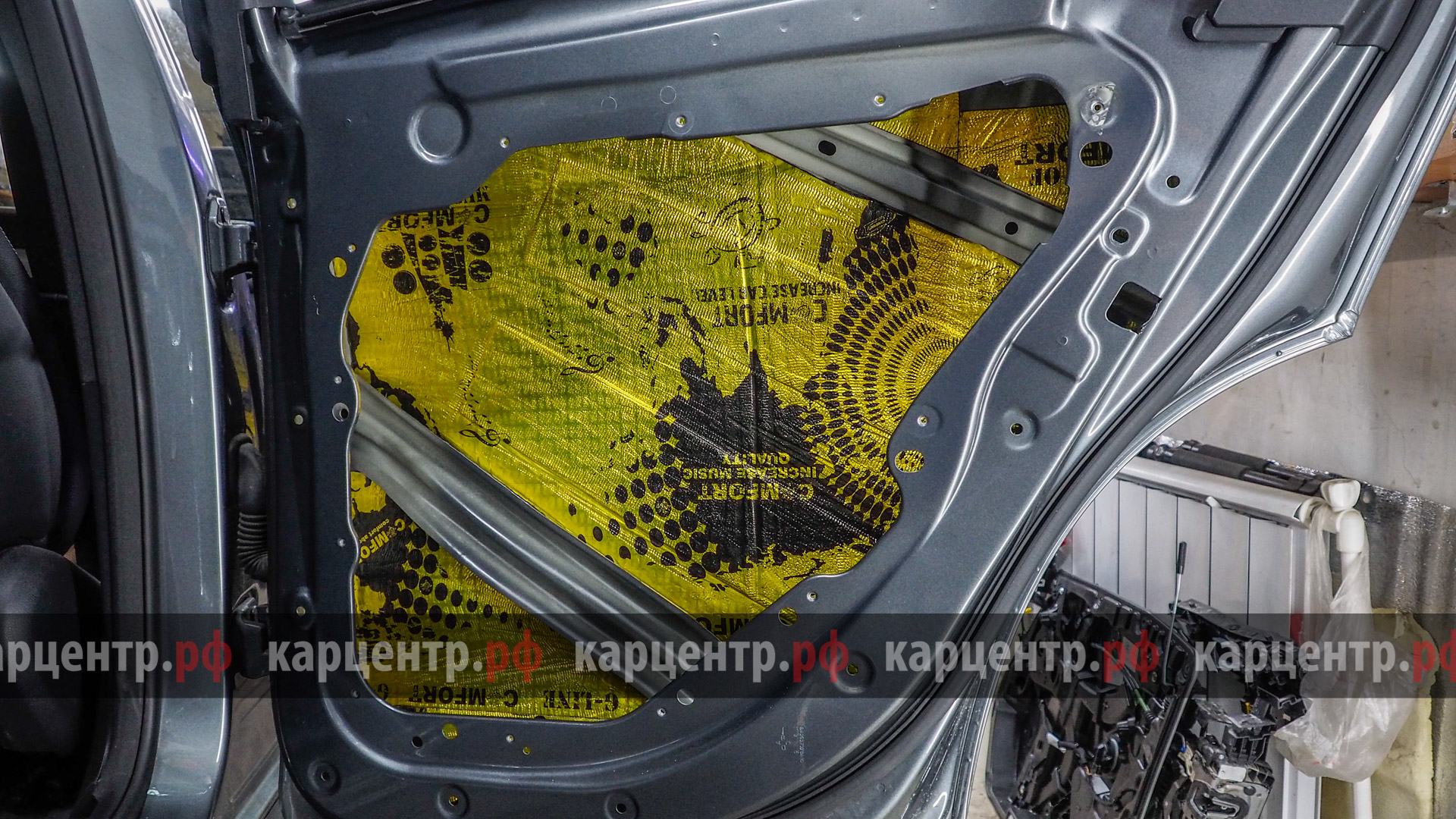

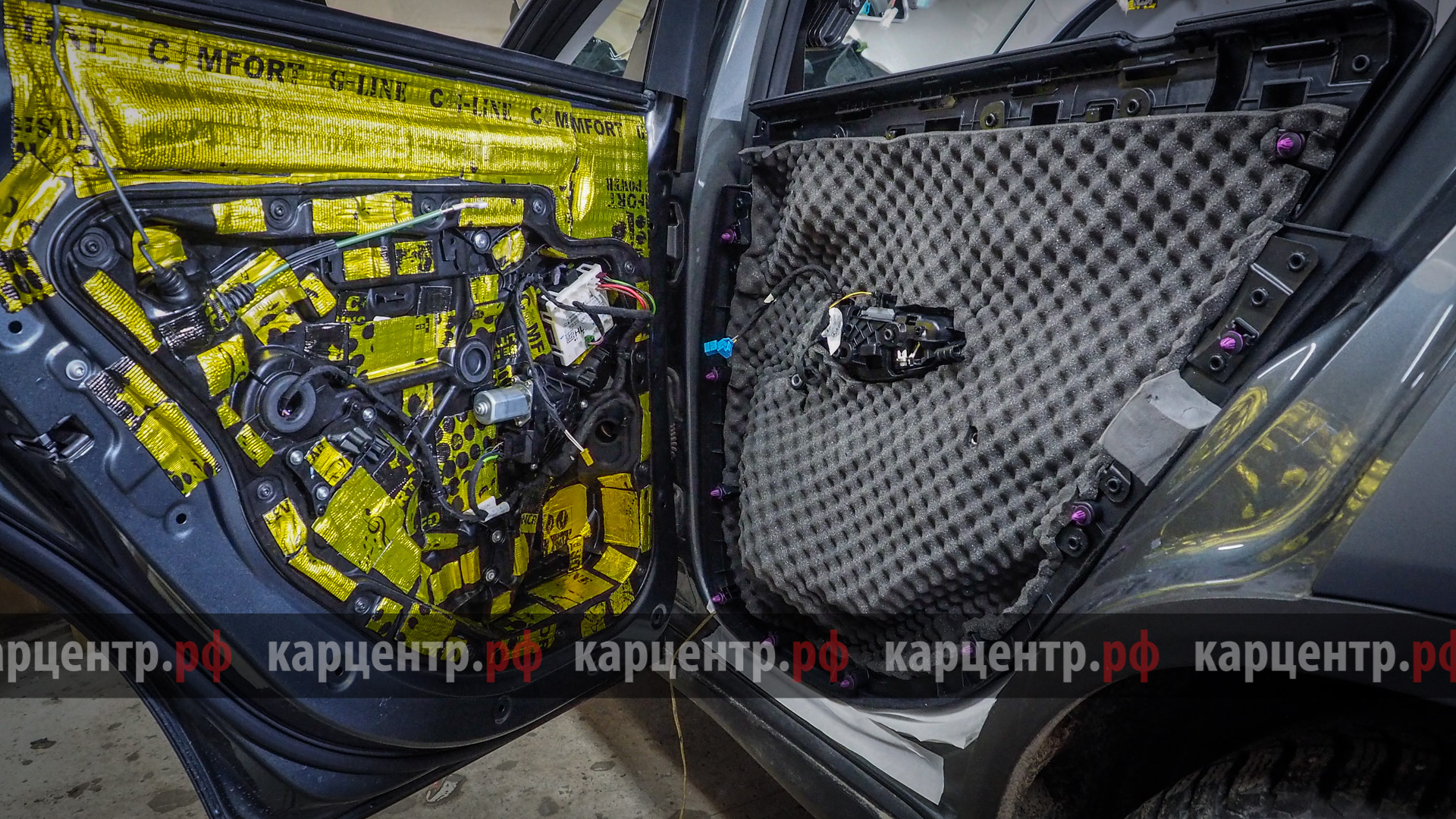

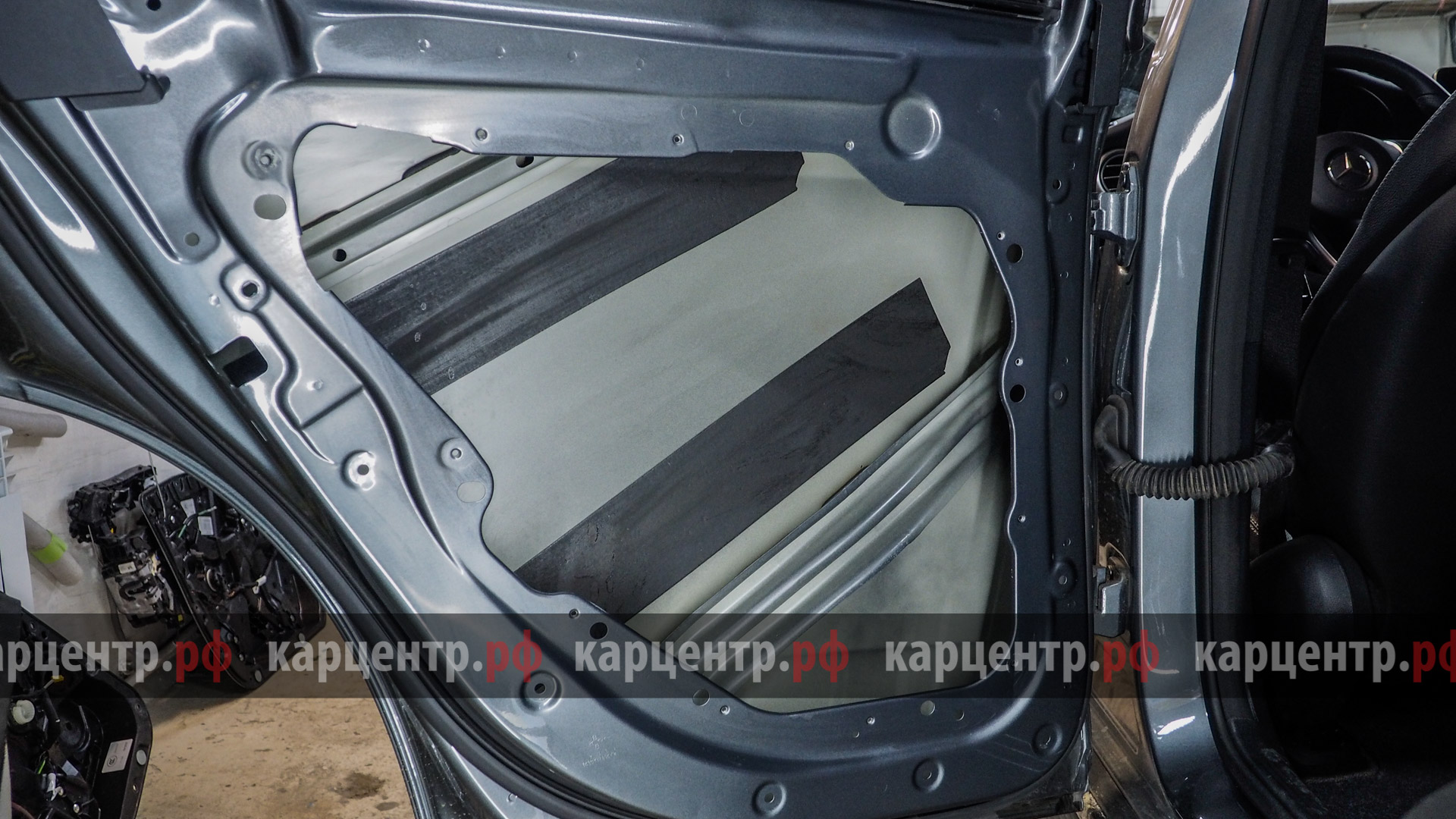

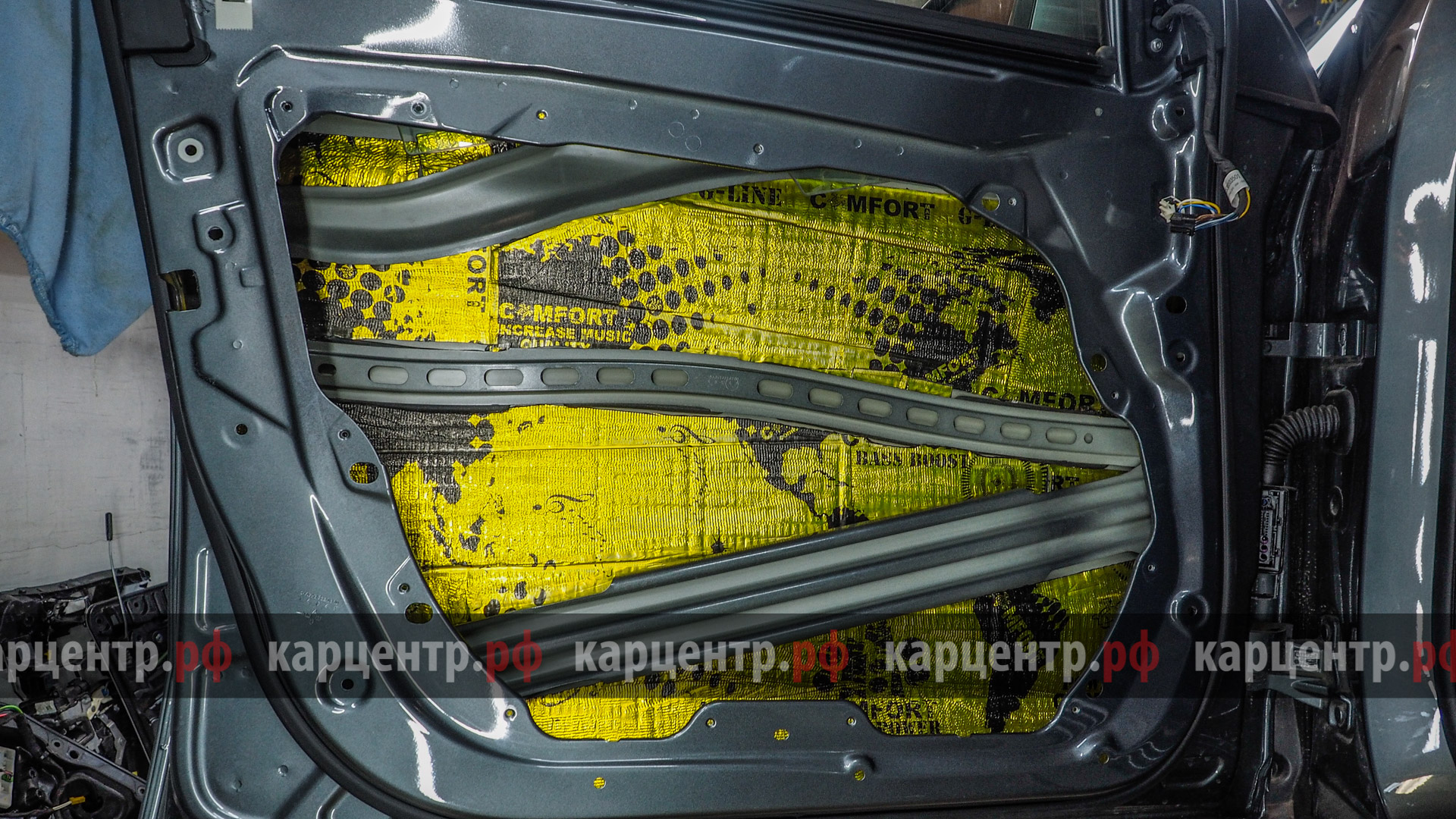

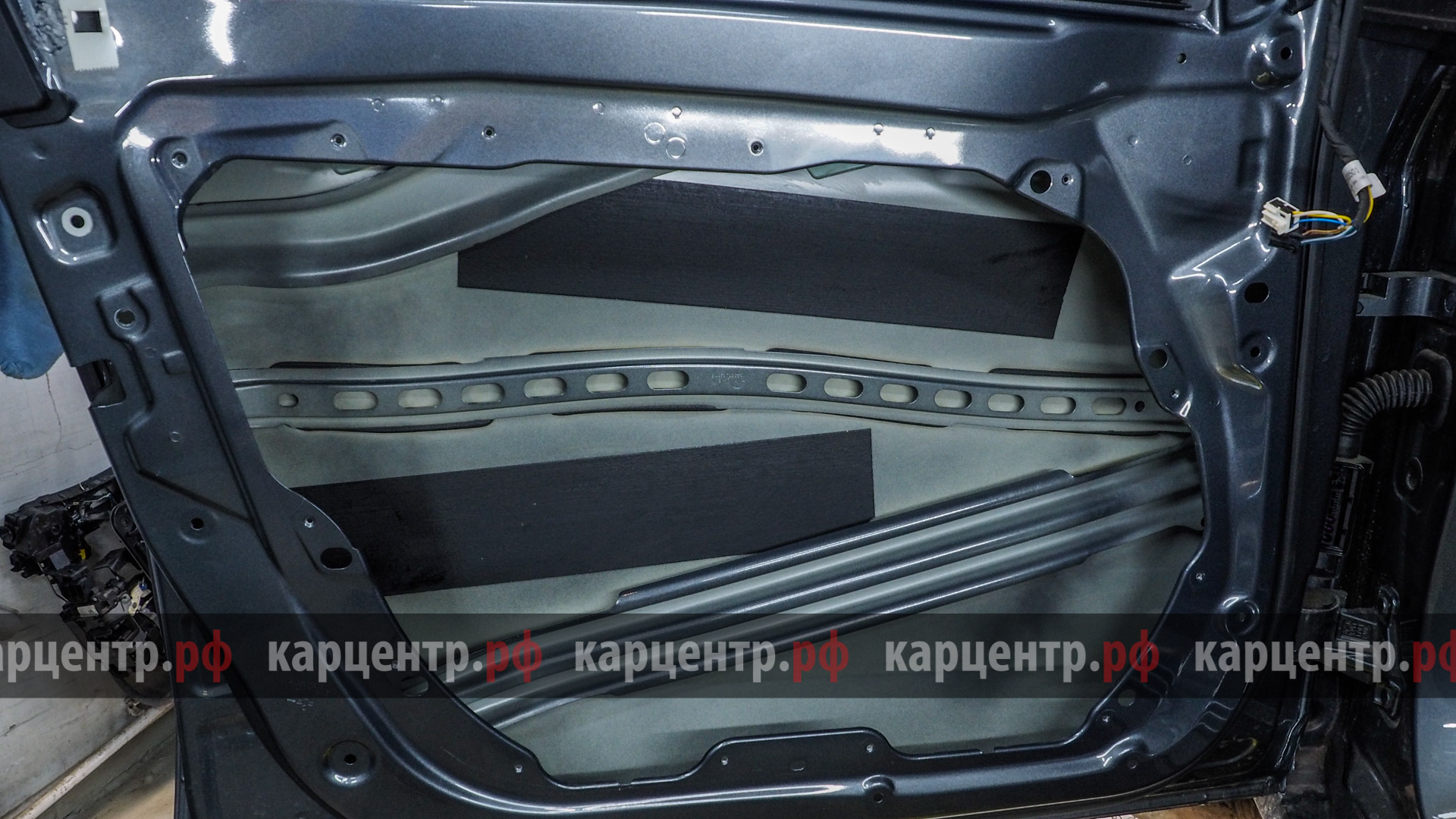

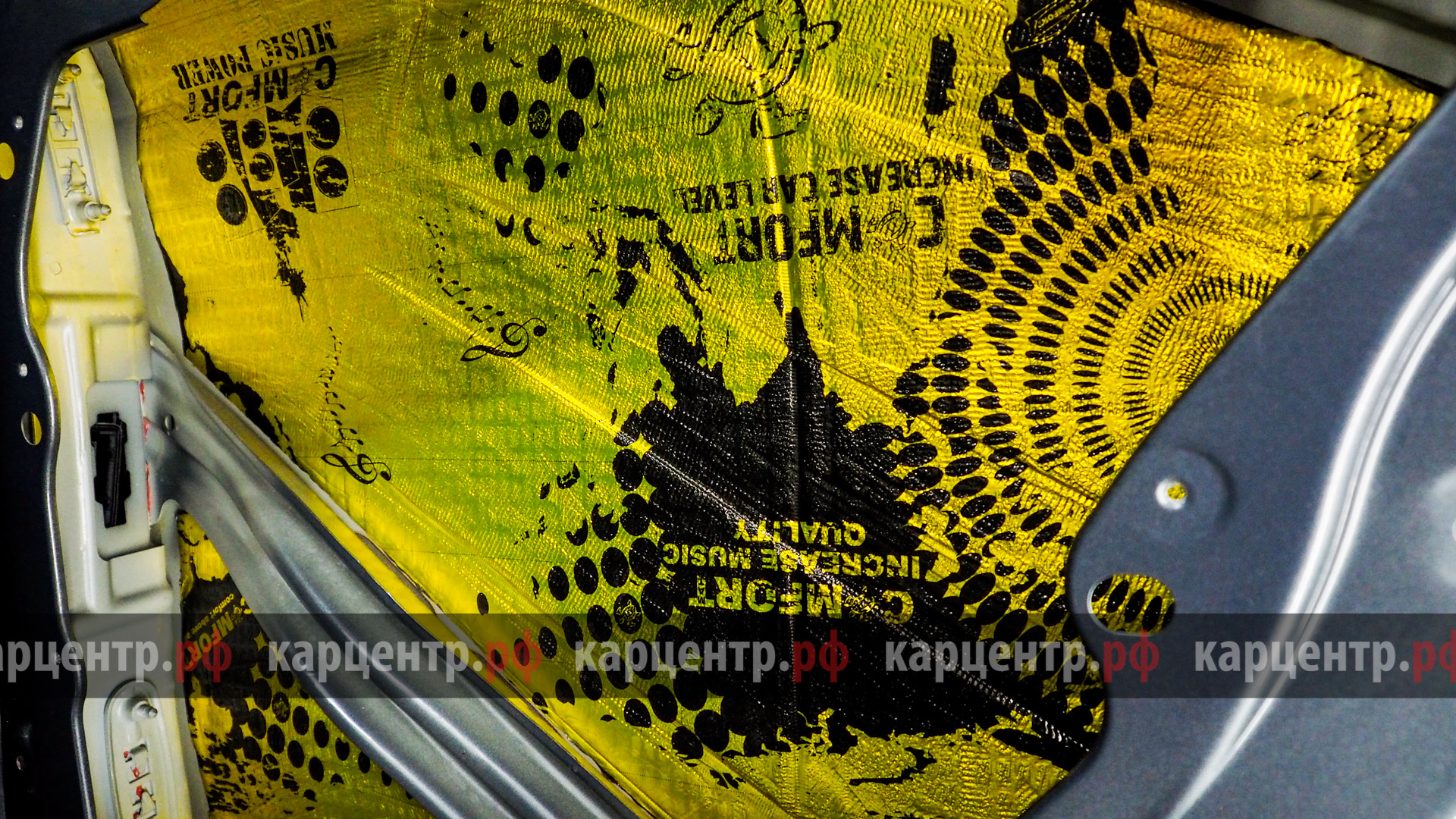

    Шумовиброизоляция дверей Mercedes GLC

    7 фото
  5. 05/10

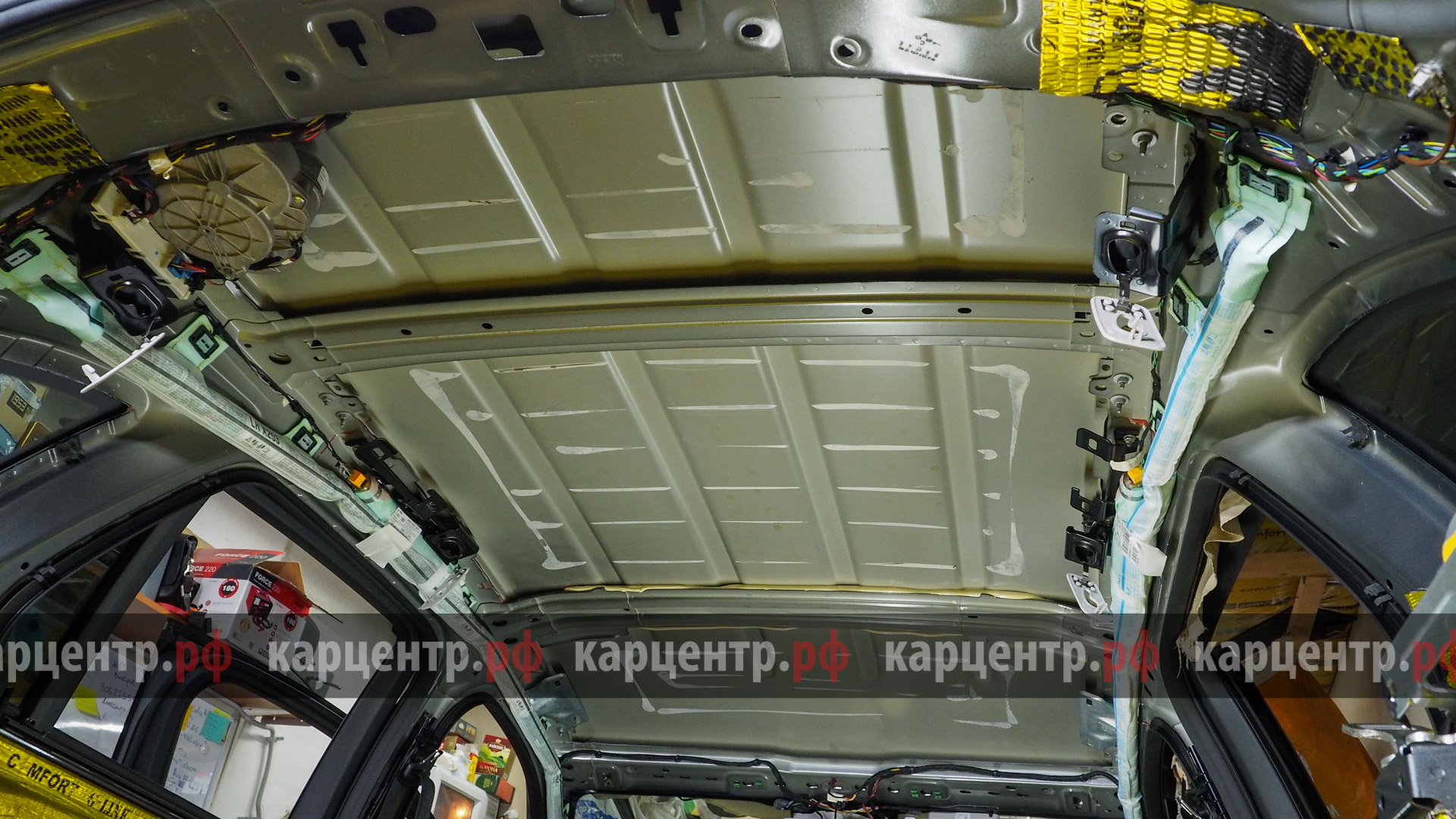

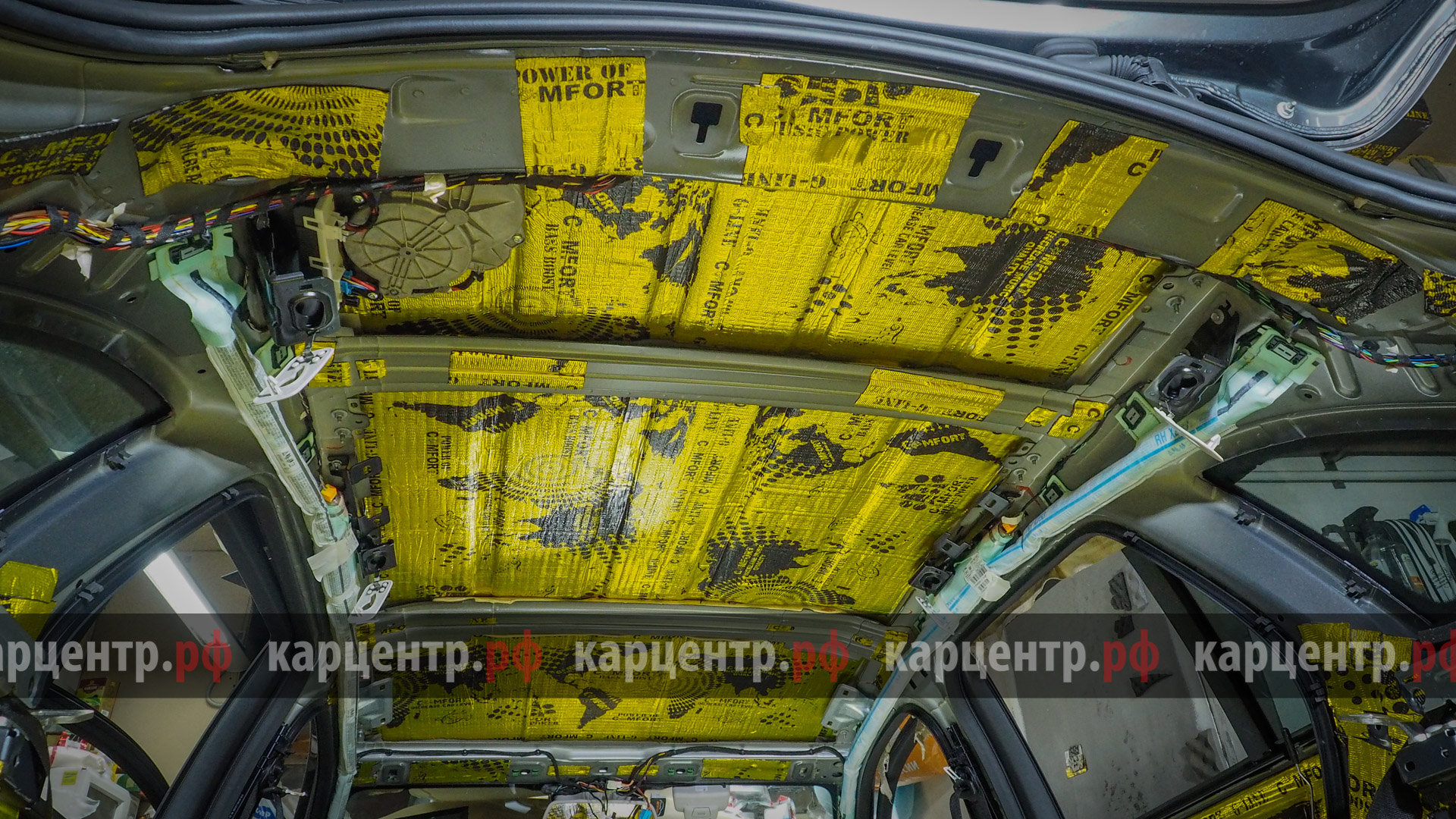

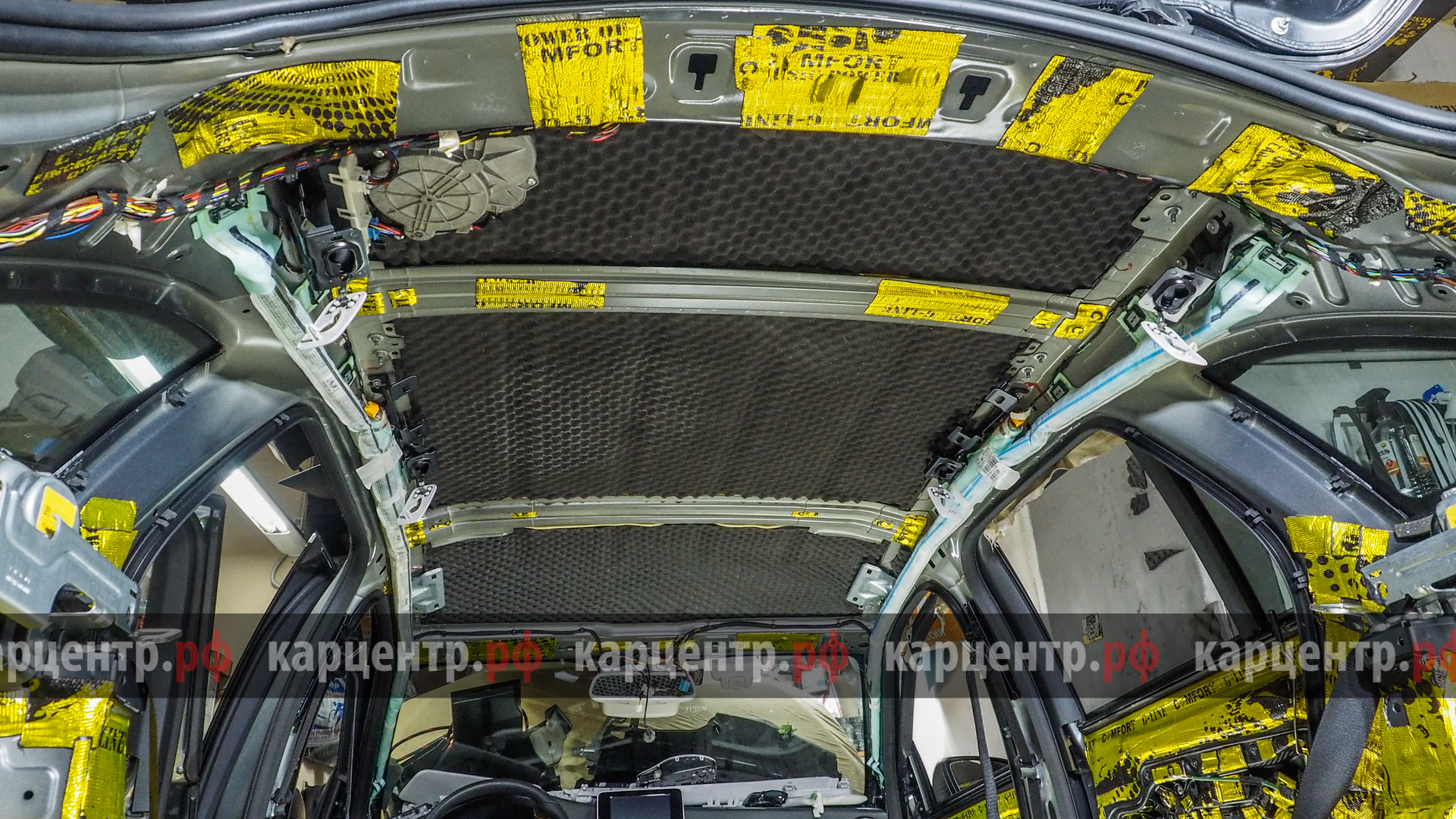

    Шумовиброизоляция крыши и пластика салона Mercedes GLC

    3 фото
  6. 06/10

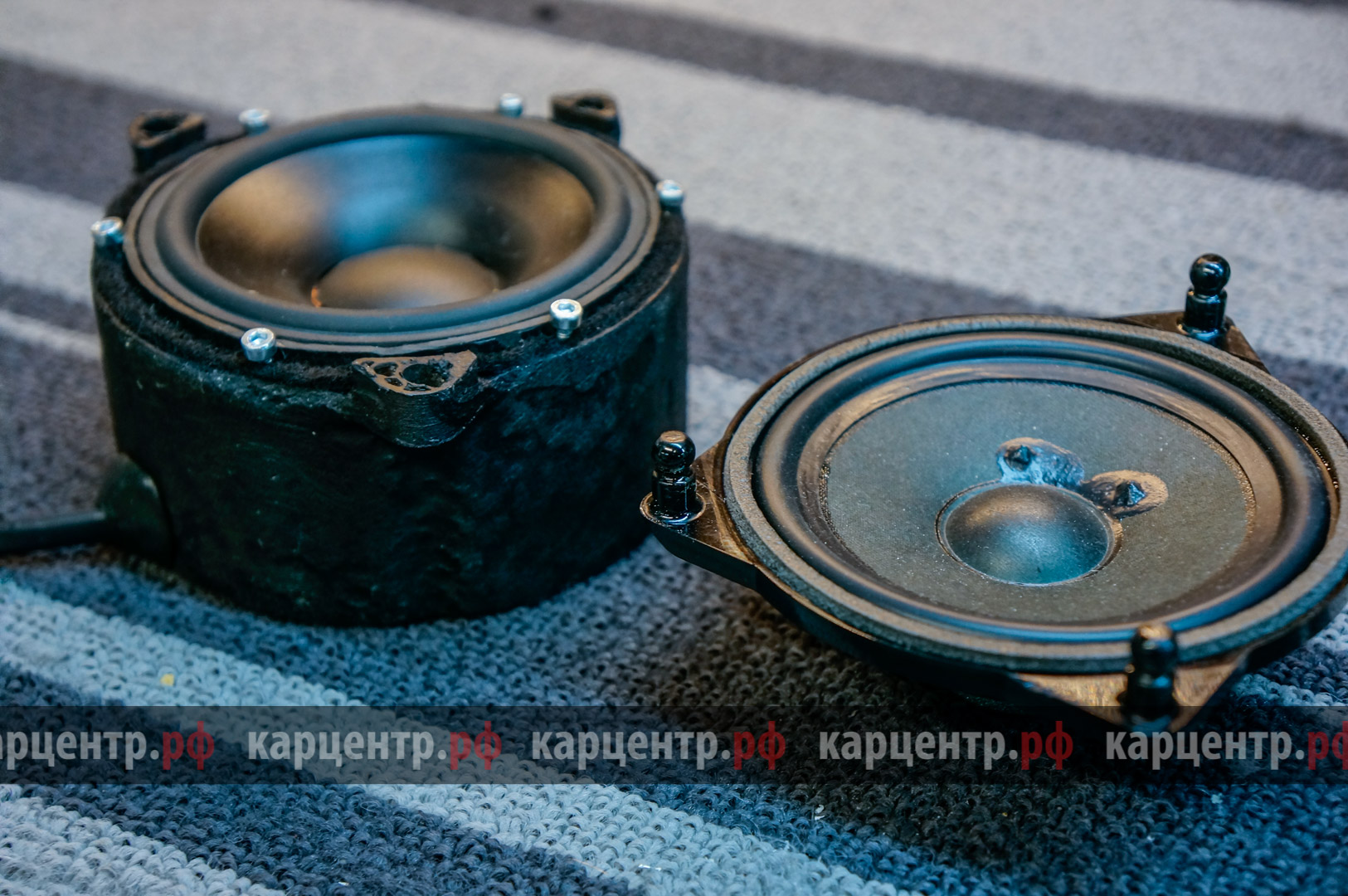

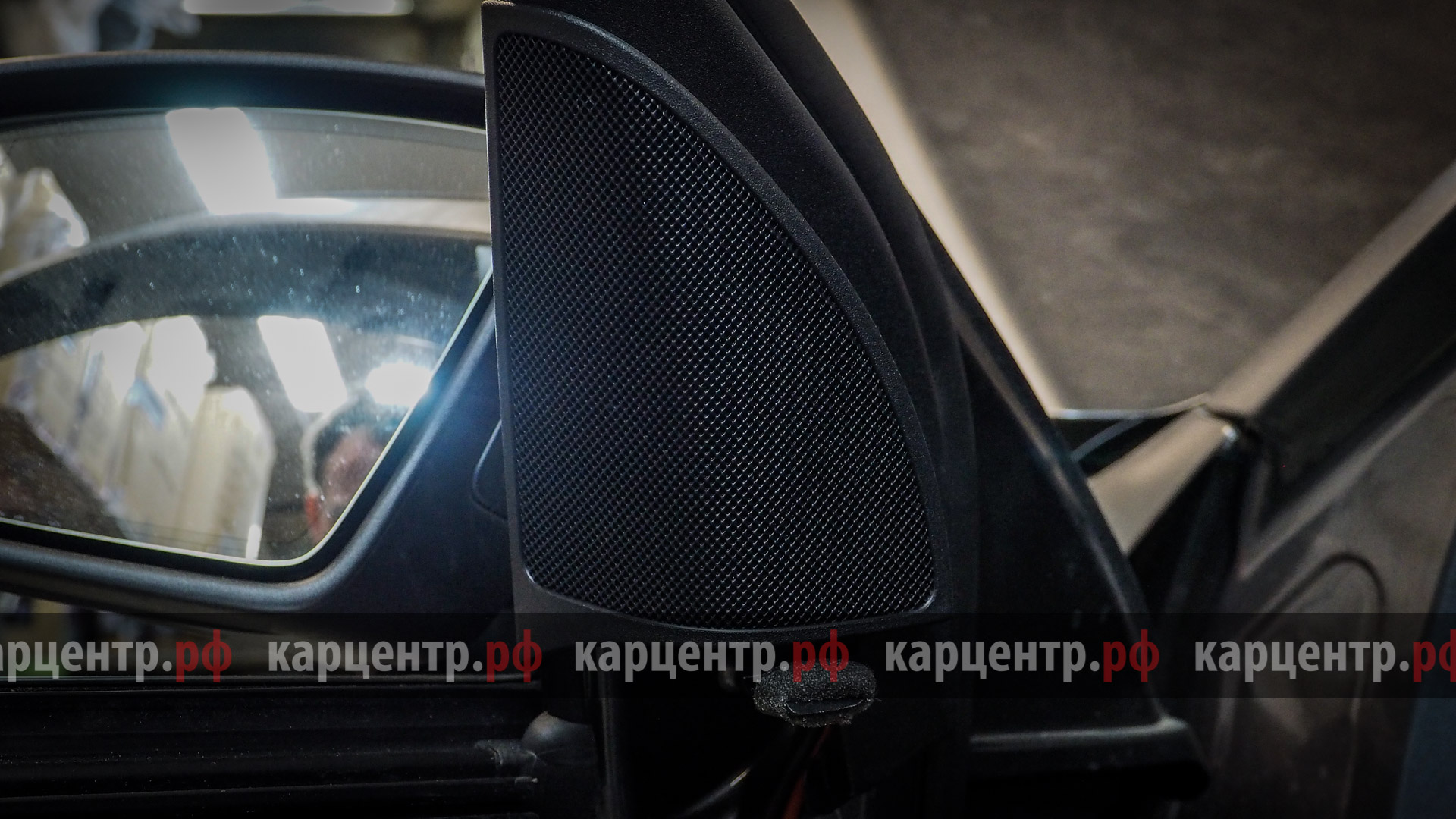

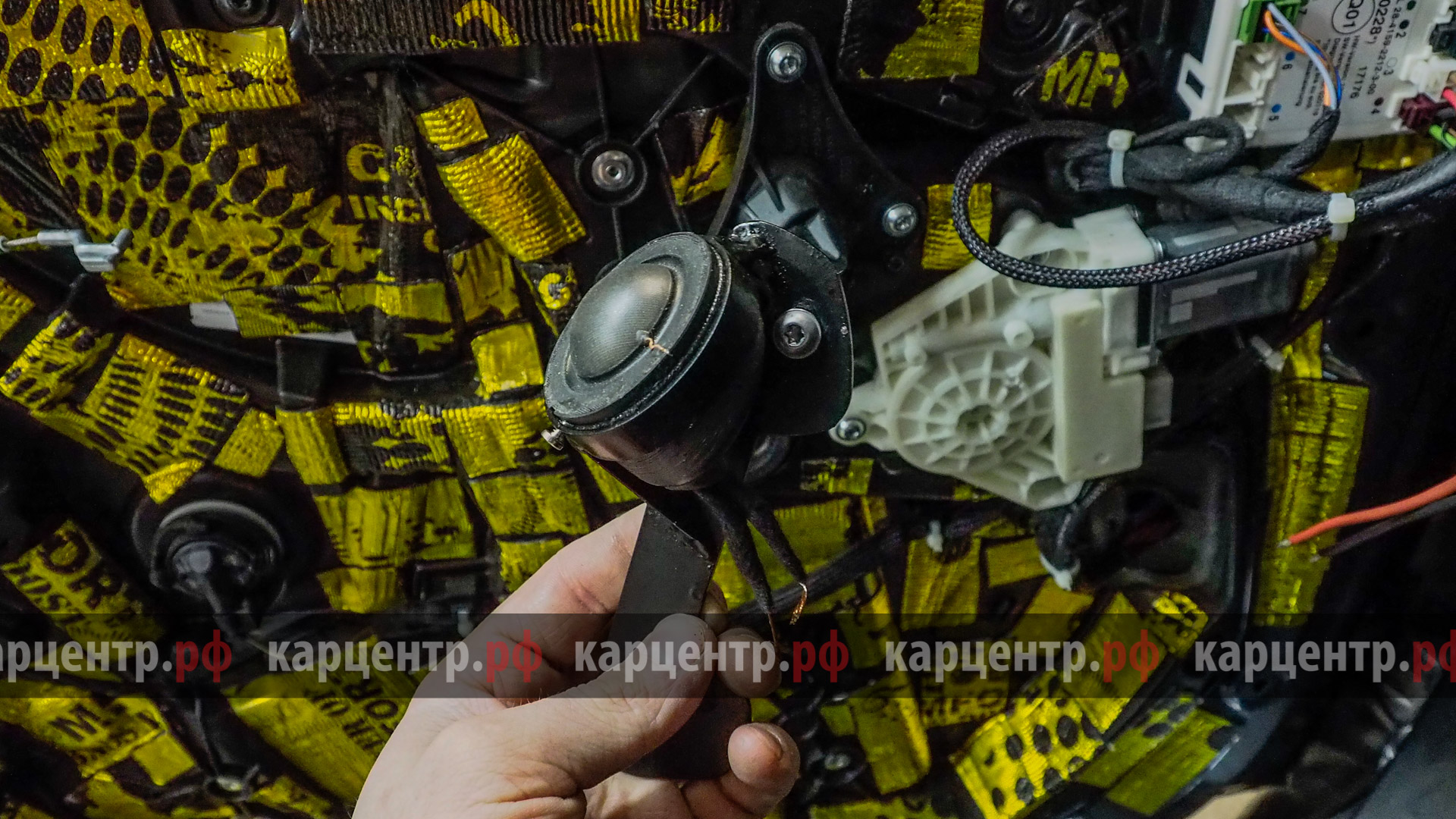

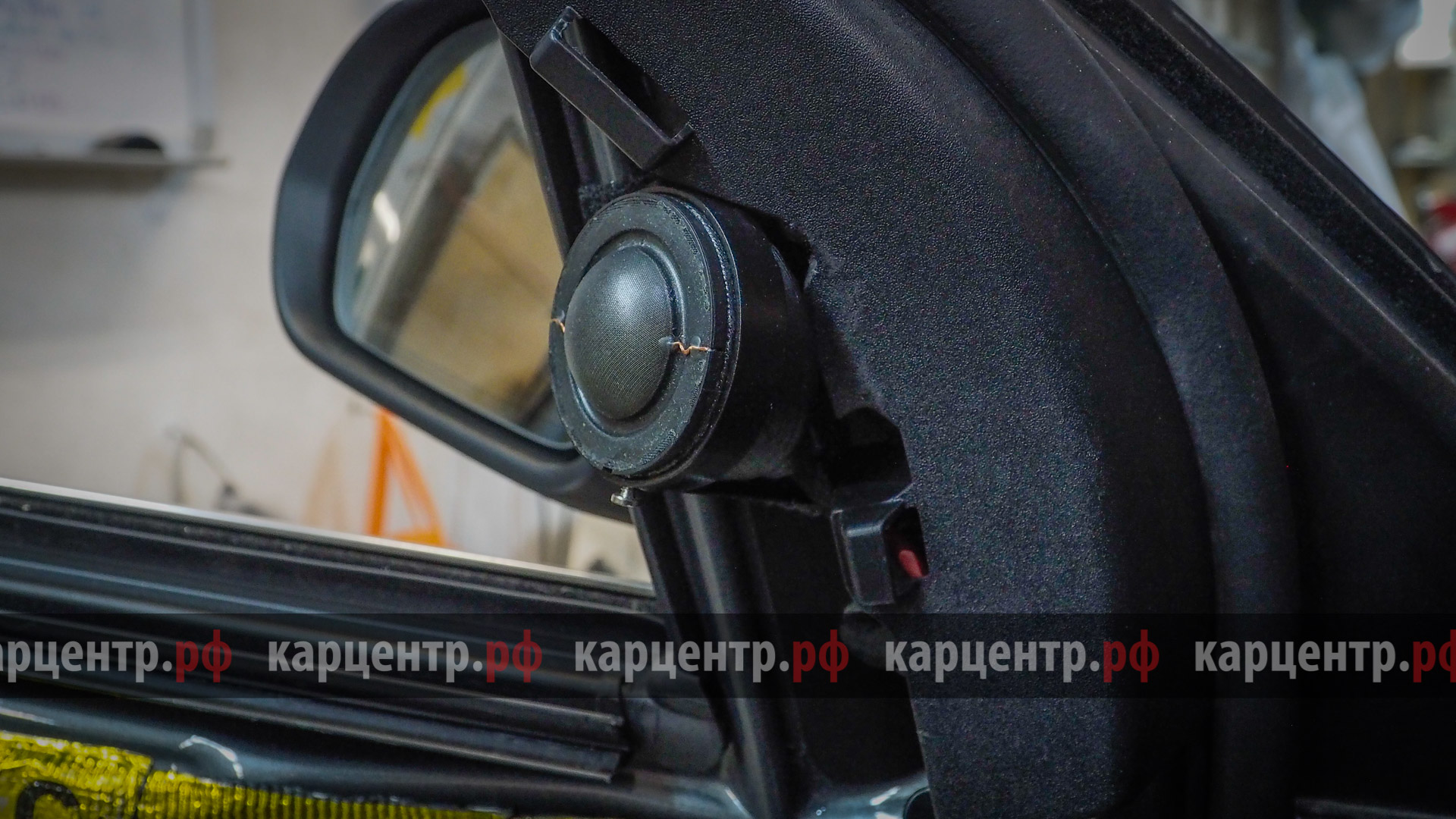

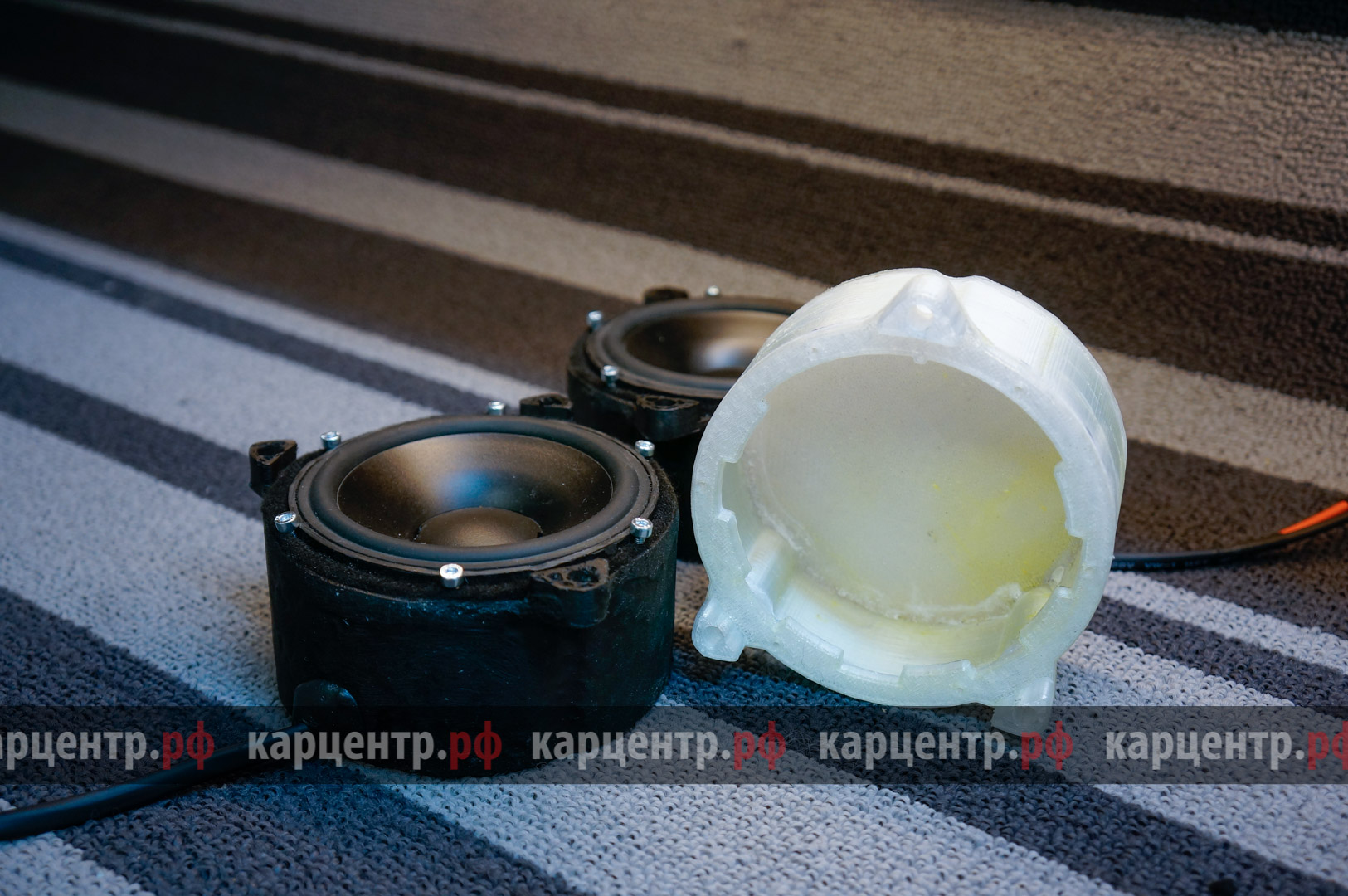

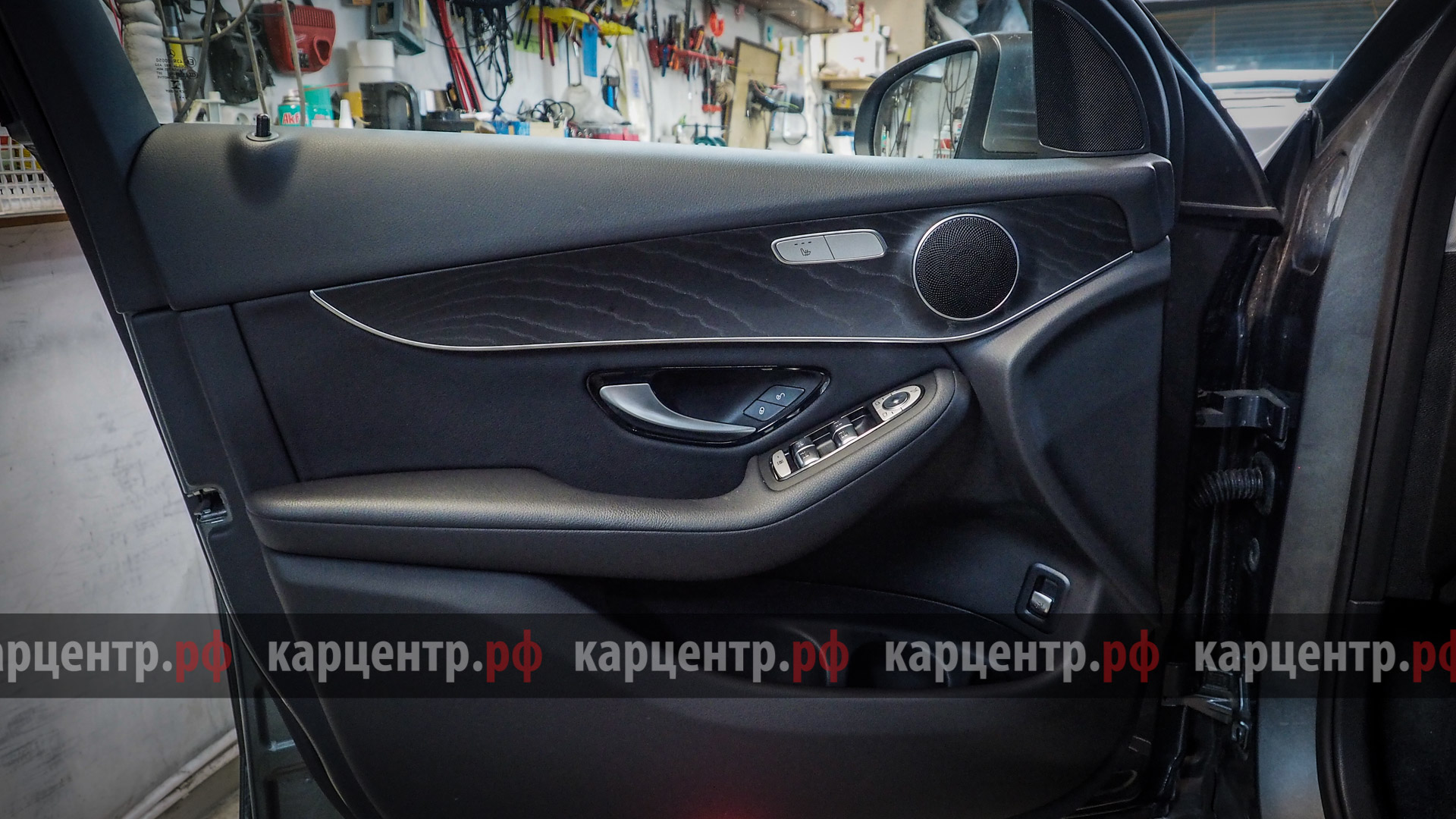

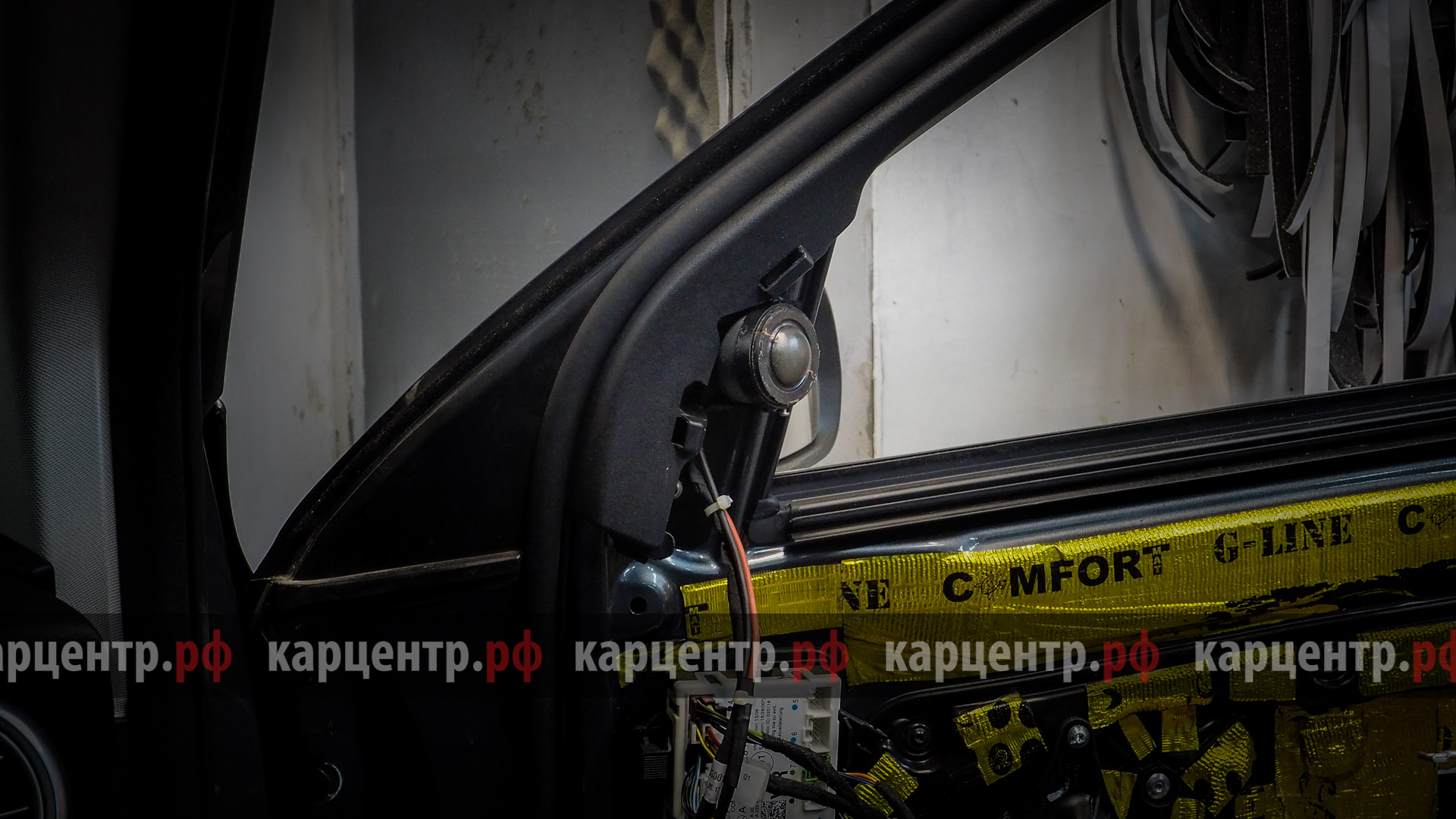

    Установка ВЧ и СЧ

    9 фото
  7. 07/10

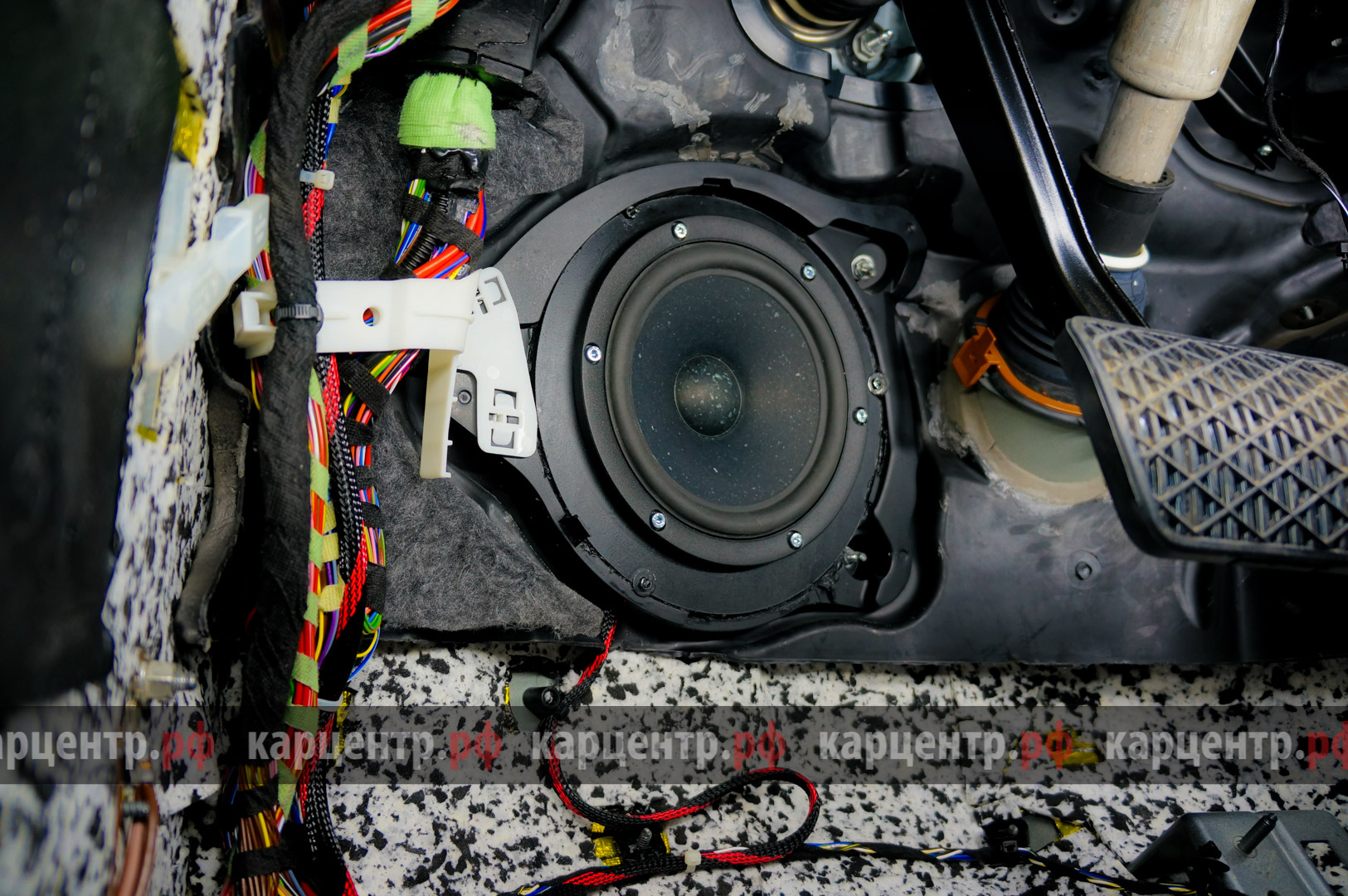

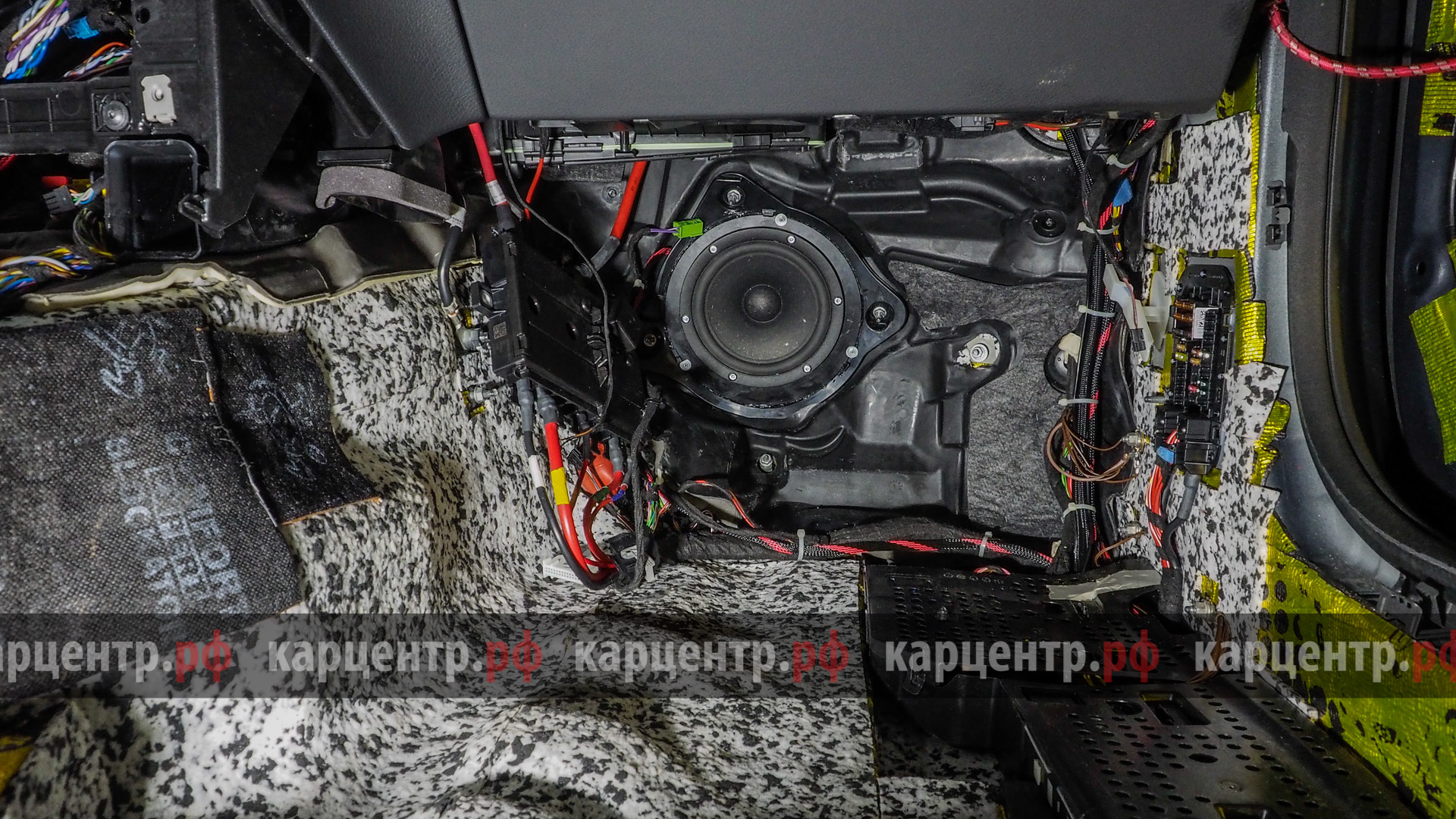

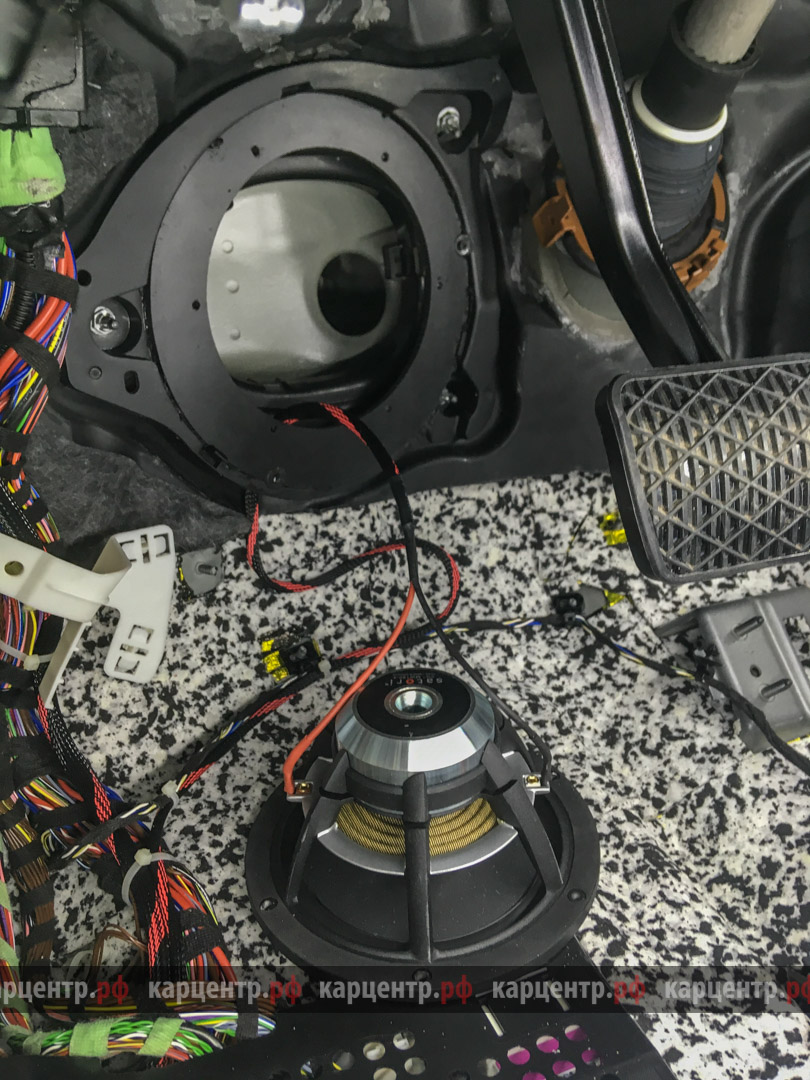

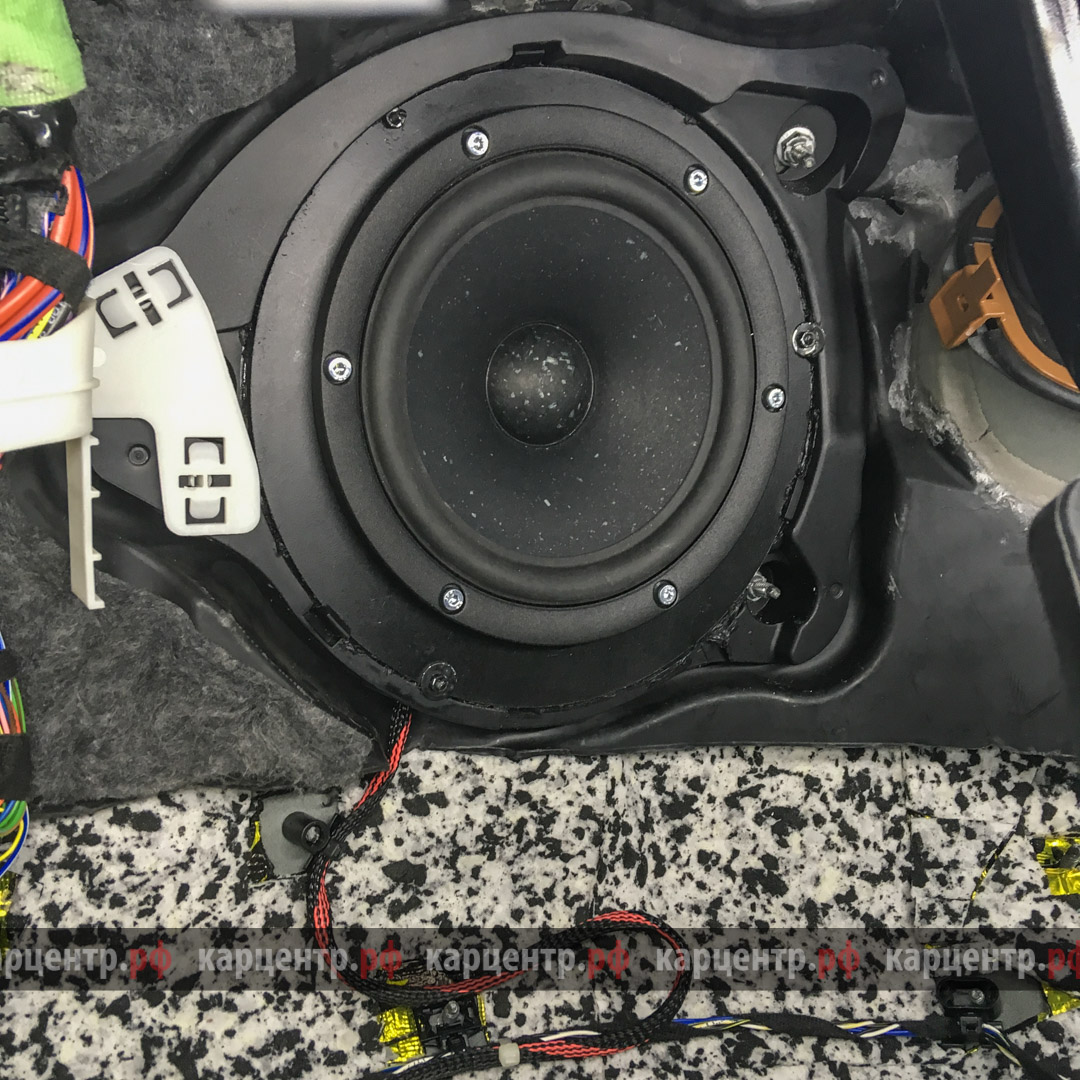

    Установка НЧ

    5 фото
  8. 08/10

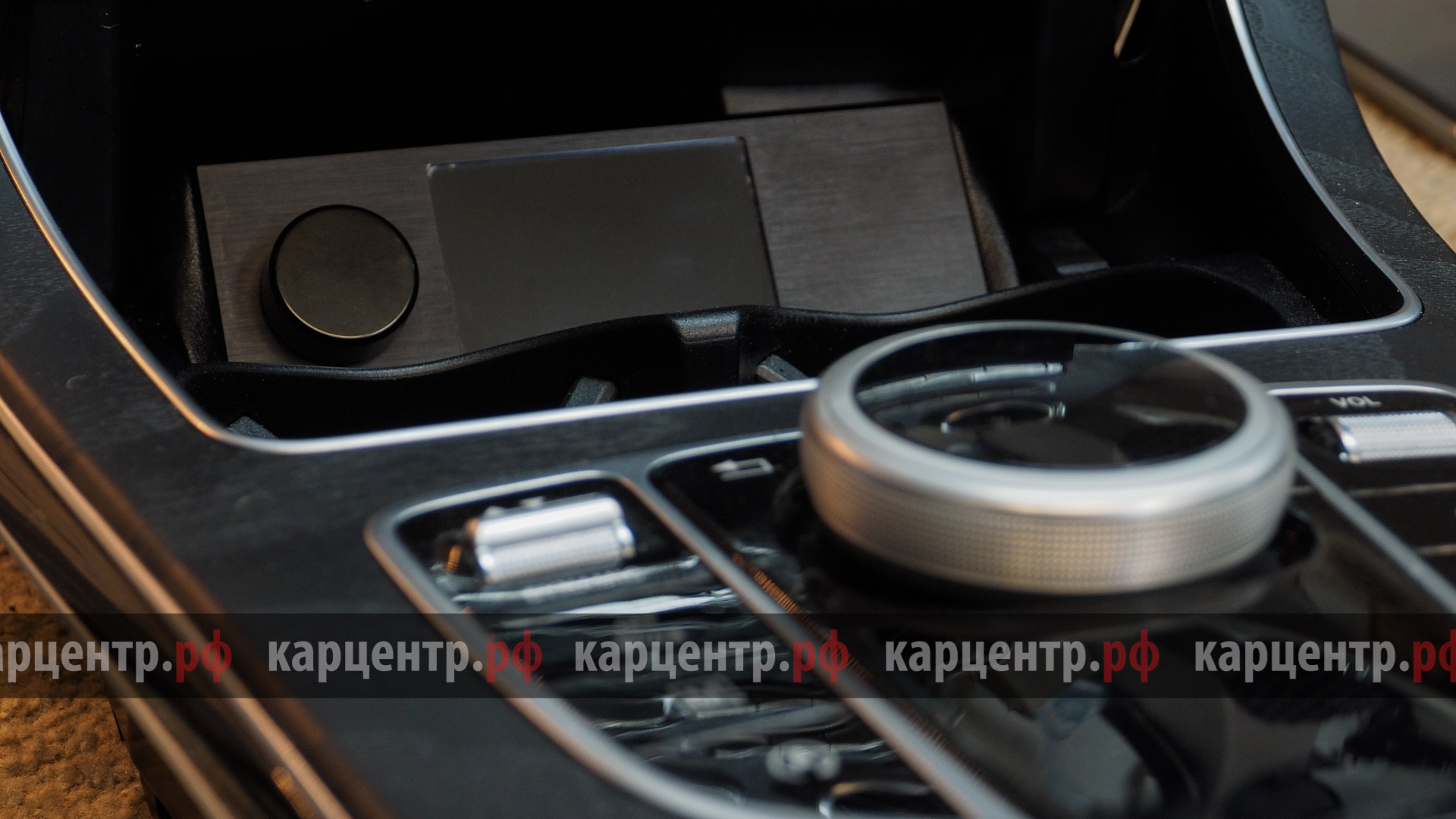

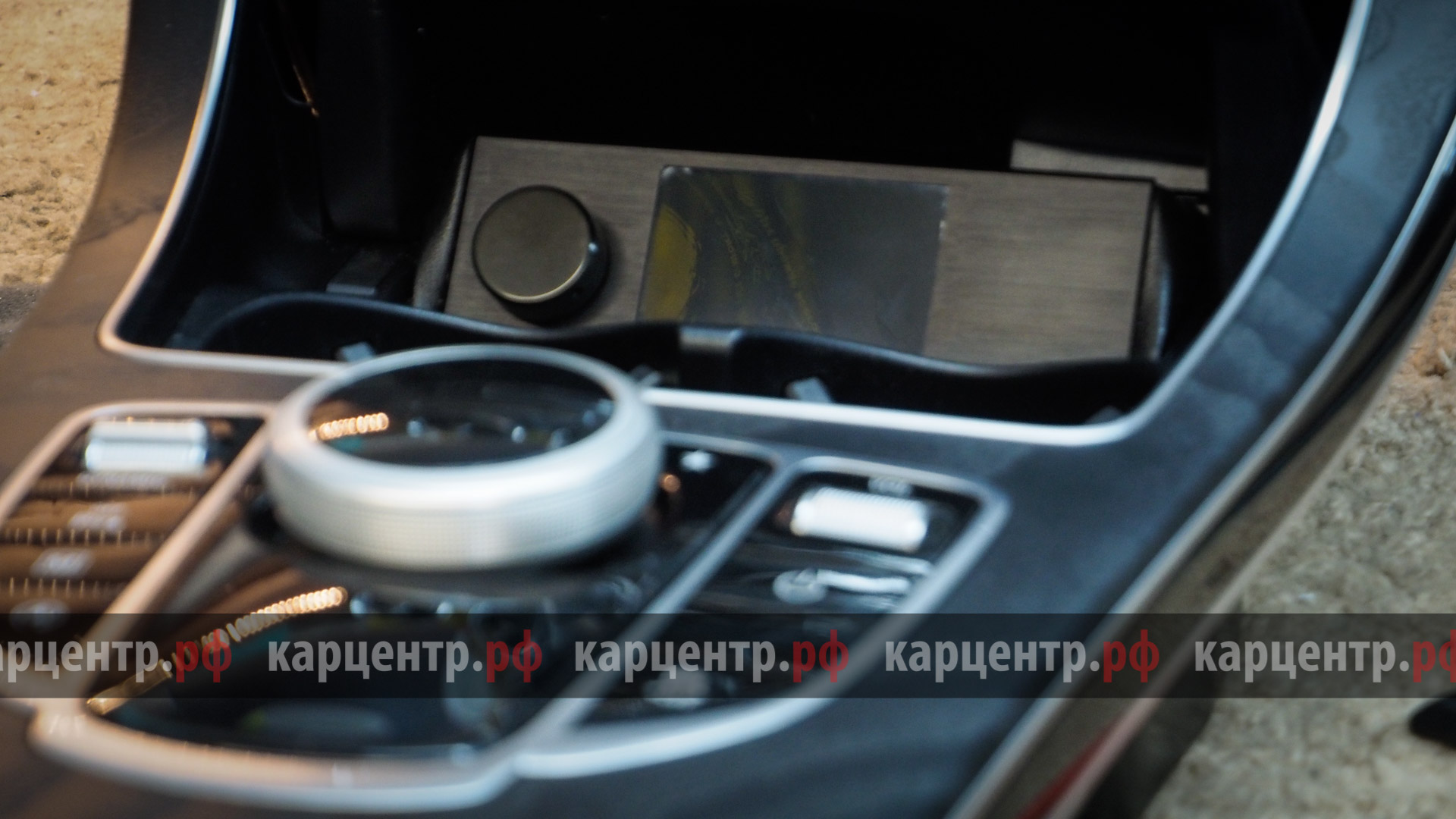

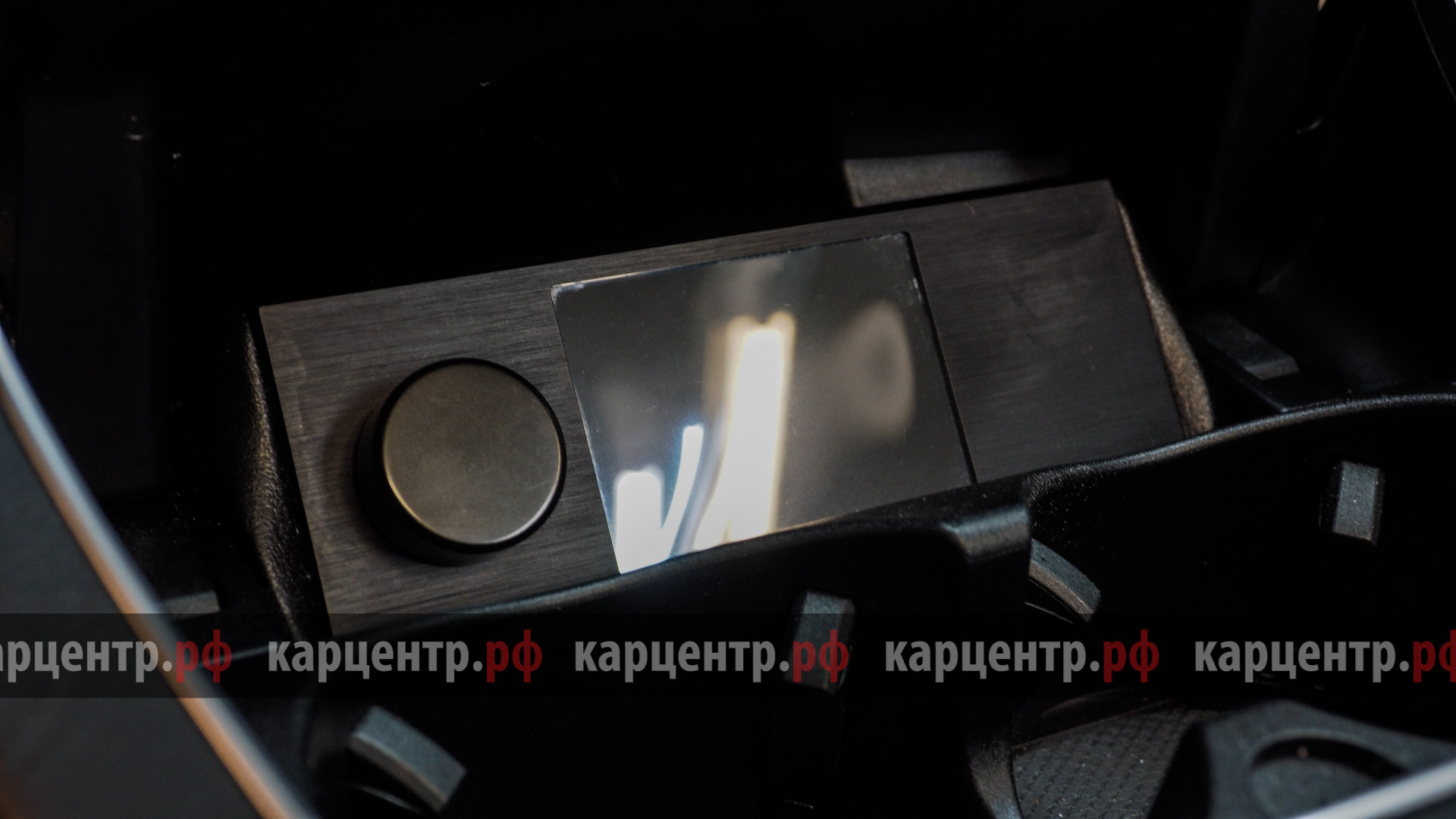

    Установка пульта управления аудиосистемой

    3 фото
  9. 09/10

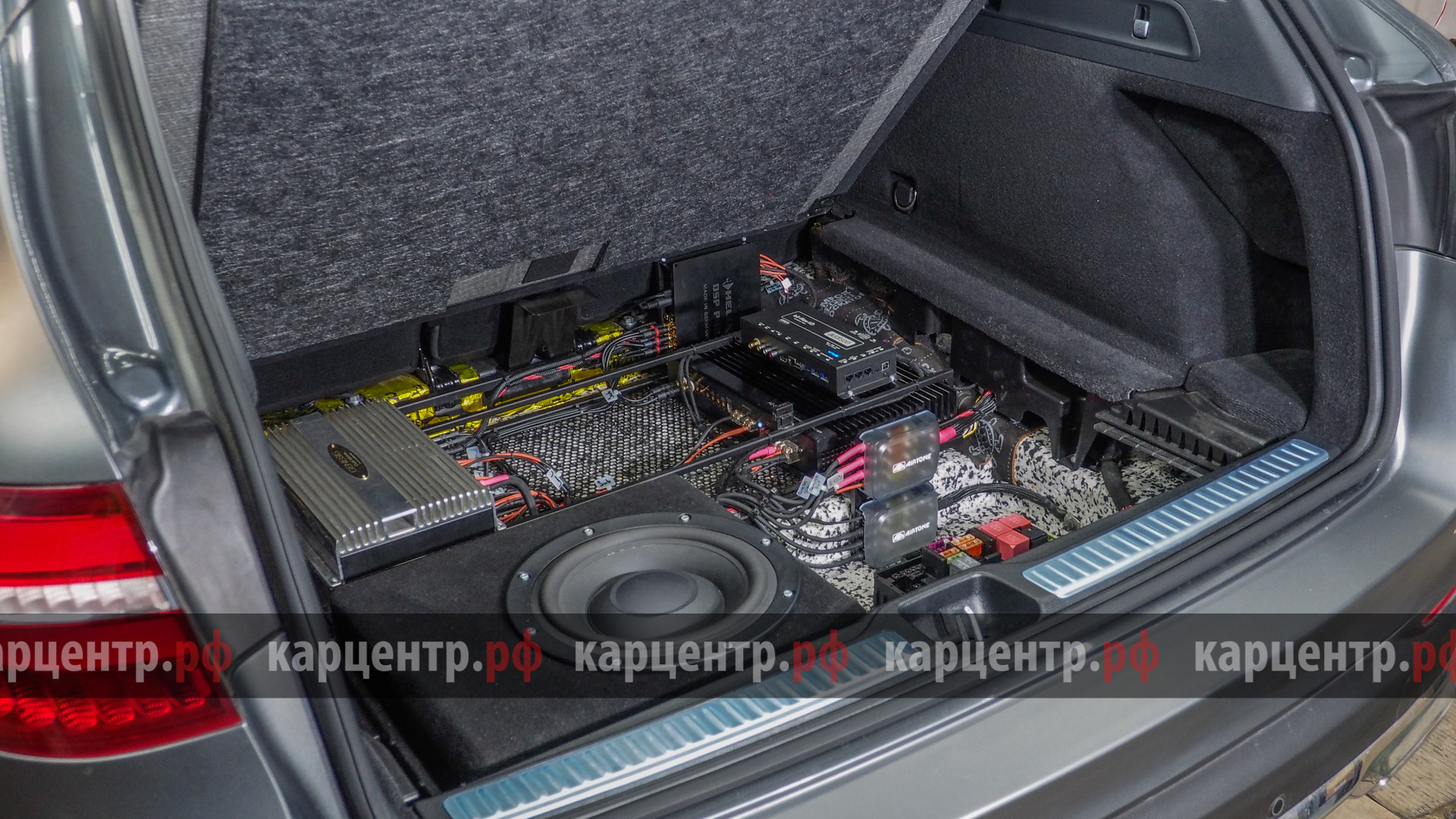

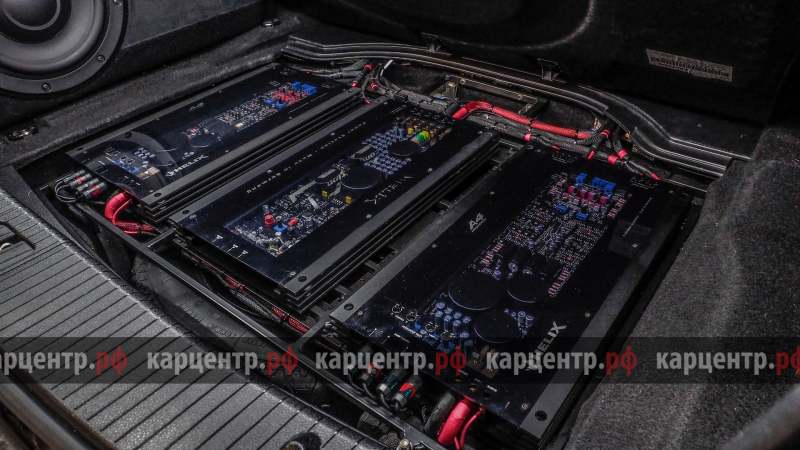

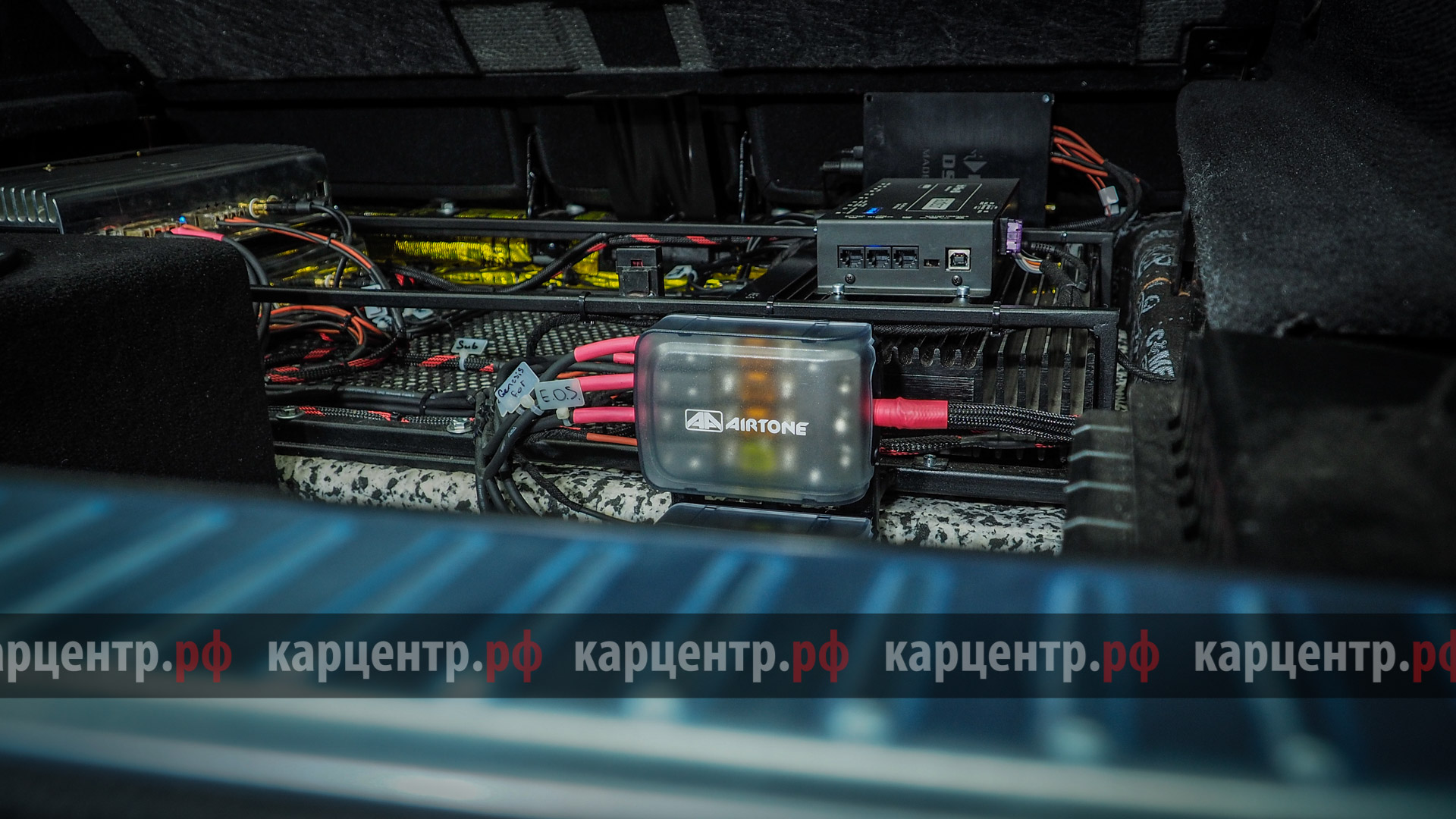

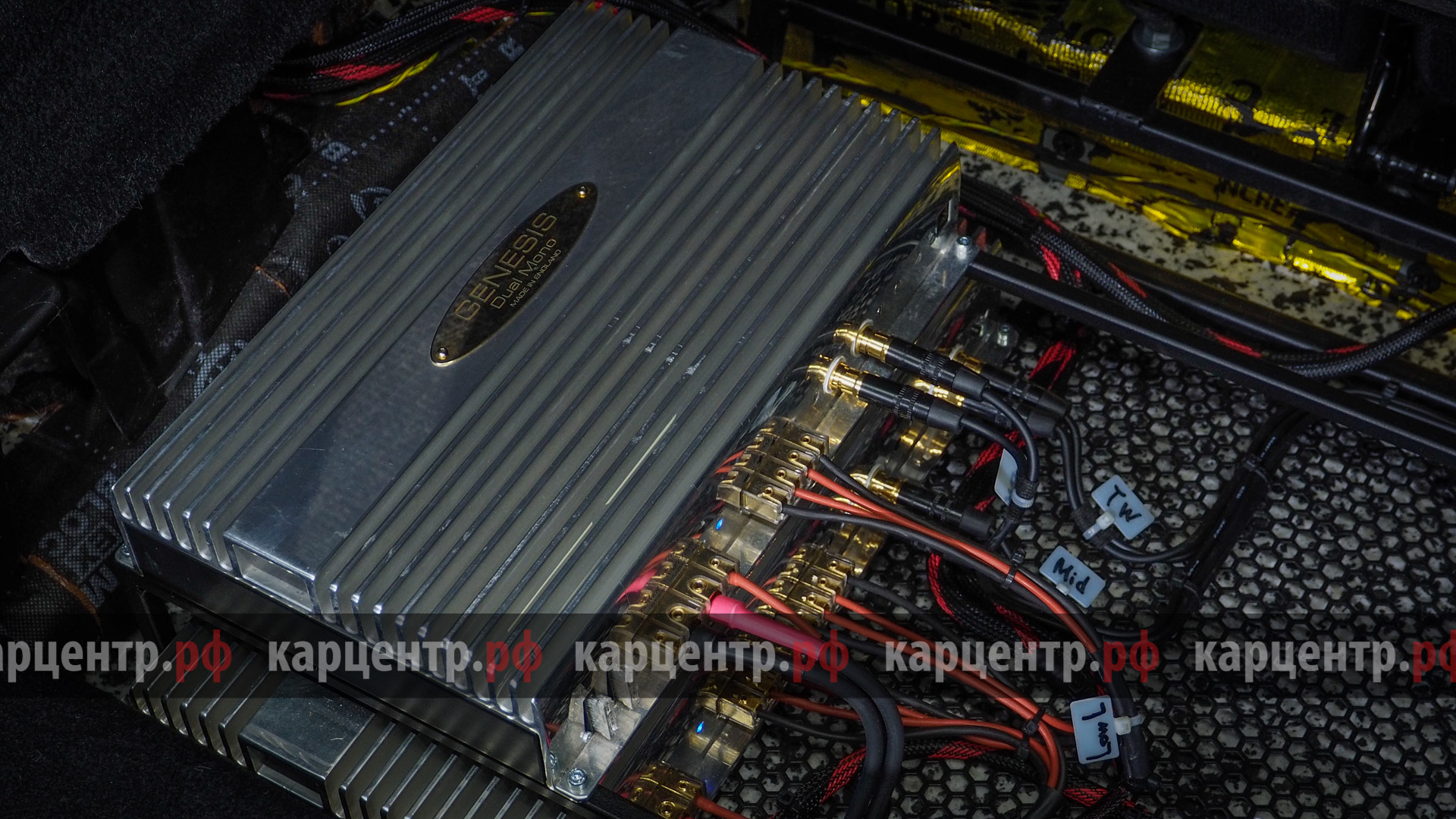

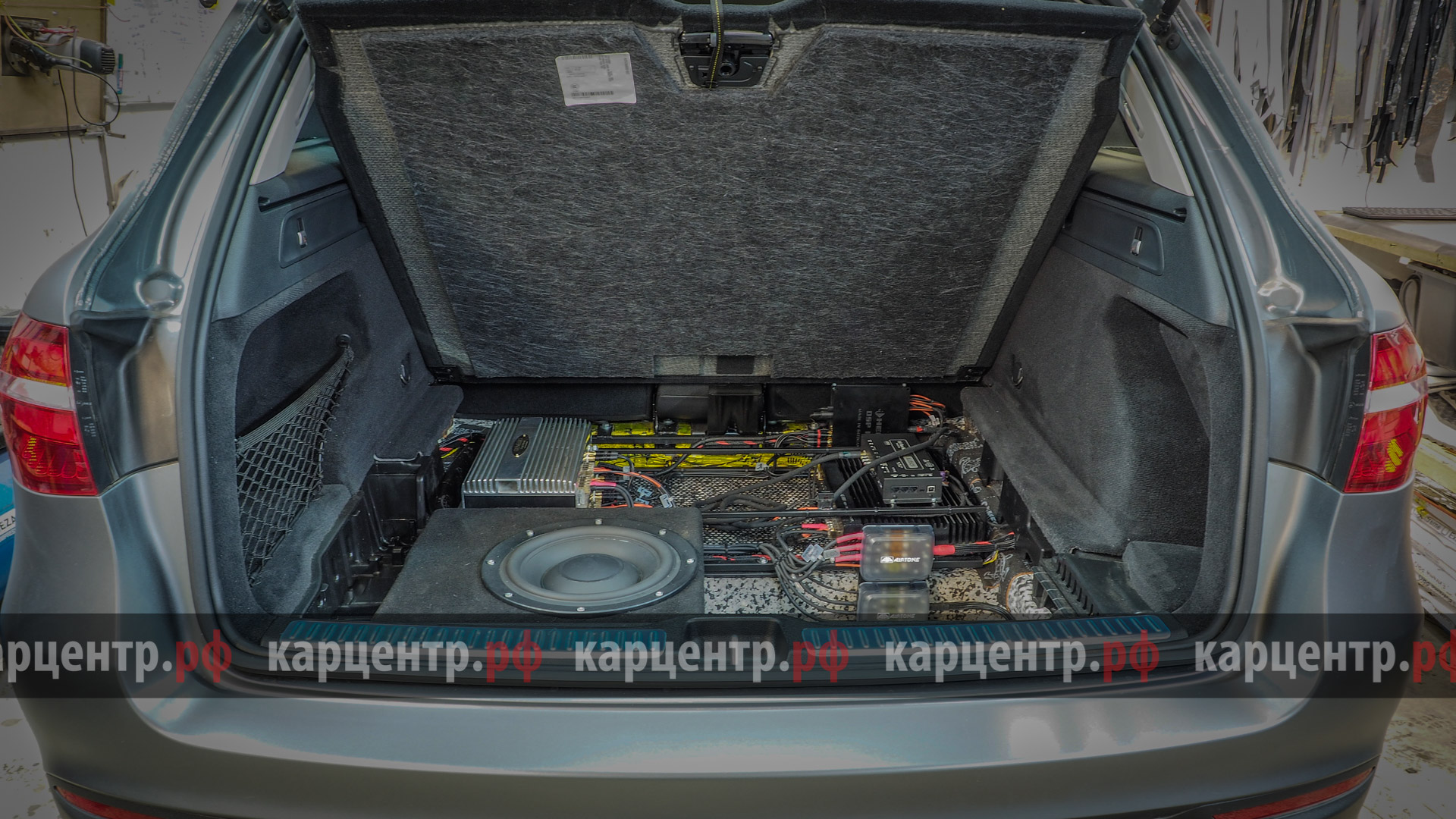

    Изготовления стальной рамы под усилители и процессор, изготовление корпуса сабвуфера, установка и подключение

    7 фото
  10. 10/10

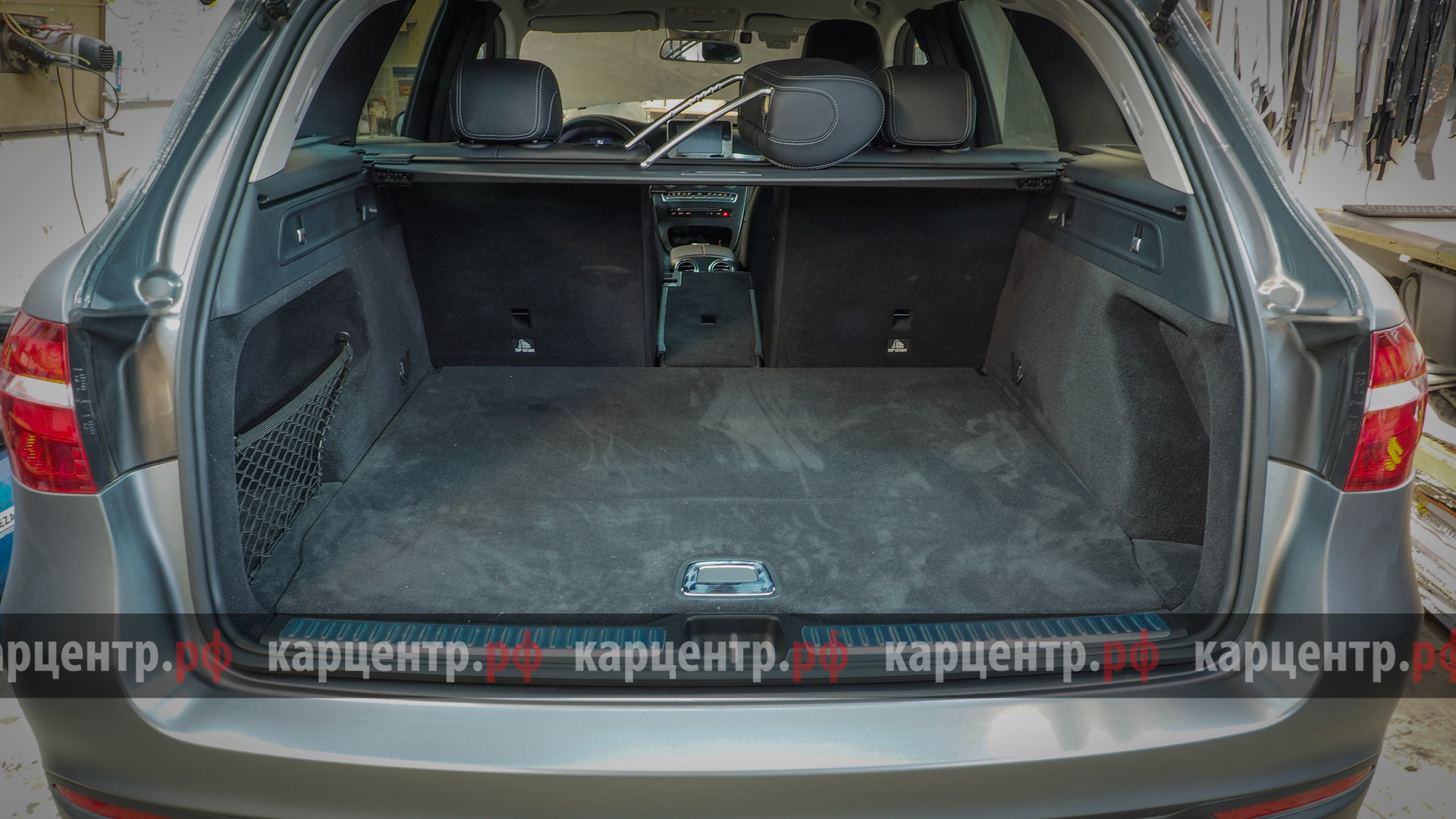

    Финальные фото установки аудиосистемы

    5 фото
